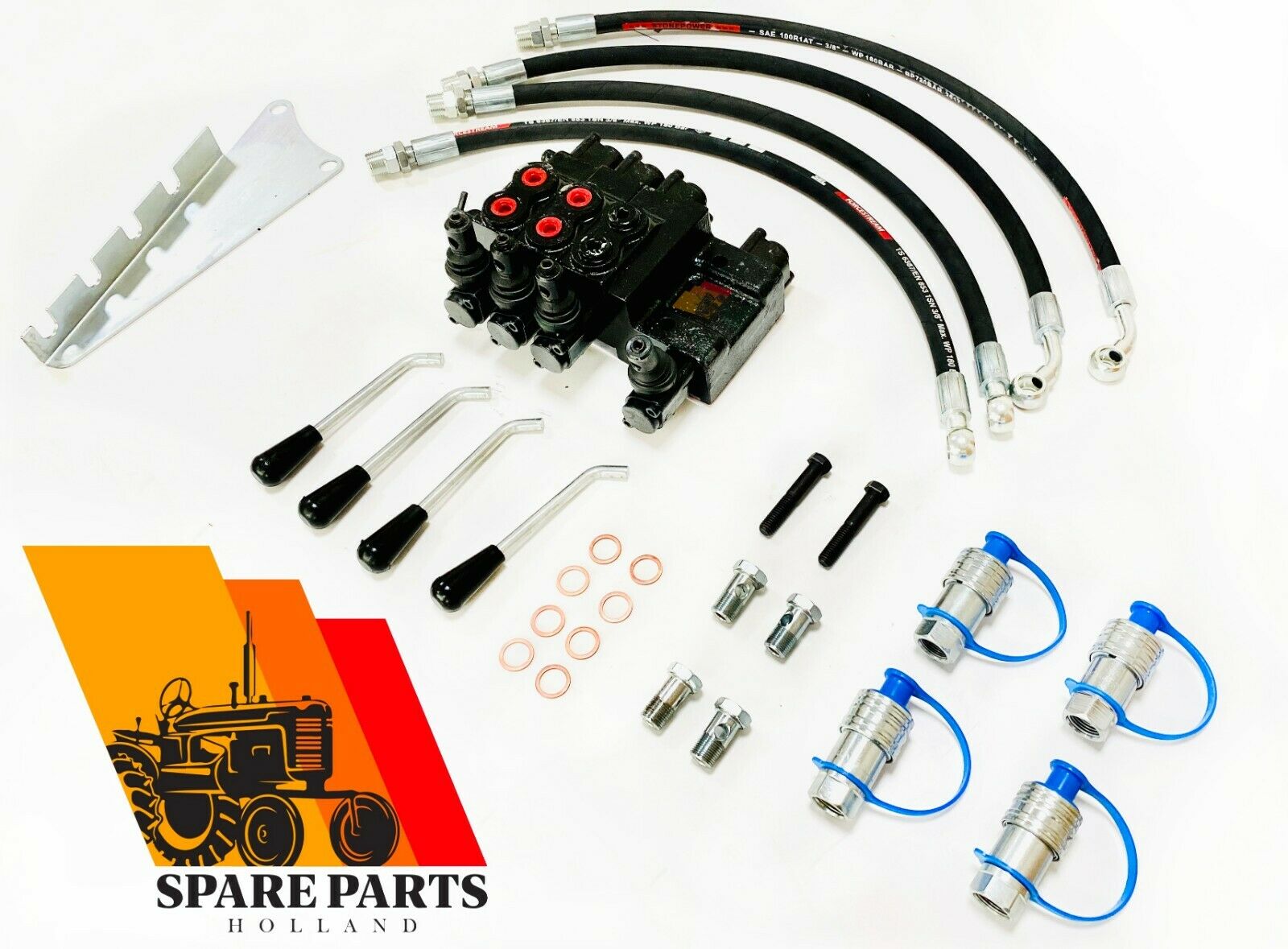

Doppel-Hydraulik-Steuergerät für Massey Ferguson 100 200 300 Serie – 3-Punkt-Hubwerkssteuerung

Dieser leistungsstarke Doppel-Hydraulik-Steuergeräte-Satz ist für ausgewählte Massey Ferguson Traktoren der 100-, 200- und 300-Serie vorgesehen und kombiniert zwei zusätzliche Hydraulikkreise mit integrierter 3-Punkt-Hubwerkssteuerung. Das System besitzt drei Hebel: zwei für Hydraulikfunktionen und einen für präzises Heben und Senken des 3-Punkt-Hubwerks.

Massey Ferguson Doppel-Hydraulik-Steuergerät mit 3-Punkt-Hubwerkssteuerung

Die erste Hydraulikspule kann einfachwirkende und doppeltwirkende Zylinder bedienen. Die zweite Hydraulikspule bedient ausschliesslich doppeltwirkende Zylinder. Ein dritter Hebel steuert das 3-Punkt-Hubwerk für präzises Heben und Senken. Damit stehen zwei unabhängige Zusatzhydraulikkreise und eine separate Hubwerkssteuerung zur Verfügung.

Wichtigste Produktmerkmale

• Doppelspulen- / 4-Wege-Hydraulikventil: zwei unabhängige Hydraulikkreise.
• Erste Spule: für einfachwirkende und doppeltwirkende Zylinder.
• Zweite Spule: nur für doppeltwirkende Zylinder.
• Integrierte 3-Punkt-Hubwerkssteuerung: separater Hebel für präzises Heben und Senken.
• Dreihebel-System: zwei Hydraulikhebel plus ein Hebel für das Hubwerk.
• ½” ISO 5675 Schnellkupplungsmuffen: für schnellen Anschluss und gleichmässigen Ölfluss.
• Direkte Montage unter dem Sitz: auf dem Hubwerksdeckel.
• Heavy Duty Konstruktion: für landwirtschaftlichen und industriellen Einsatz gebaut.
• Kompletter Satz: enthält Ventil, Hebel, Schläuche, Anschlüsse und Montagematerial.
• Keine Schwimmstellung: in der Produktquelle angegeben.

Technische Daten

Kompatible Massey Ferguson Modelle

Landwirtschaftsmodelle: 130, 133, 135, 140, 148, 150, 152, 155, 158, 165, 168, 175, 178, 180, 188, 230, 231, 235, 240, 245, 25, 250, 253, 255, 265, 270, 275, 282, 283, 290, 35, 35 UK, 360, 362, 375, 383, 390, 398, 399, 50, 65, 85.

Industrie-/Baumaschinenmodelle: 20, 202, 203, 204, 205, 20C, 20D, 20F, 2135, 30, 302, 304, 30B, 30D, 30E, 31, 40, 40B, 40E, 50C, 50D, 50E. Ferguson: TO35, 40 Agricultural and Industrial, 40 und 50. Massey Harris: 50.

Wie funktioniert das Dreihebel-System?

Der erste Hebel steuert die erste Hydraulikspule für einfachwirkende oder doppeltwirkende Zylinderfunktionen. Der zweite Hebel steuert die zweite Spule ausschliesslich für doppeltwirkende Funktionen. Der dritte Hebel bedient das 3-Punkt-Hubwerk unabhängig für präzises Heben und Senken.

Weitere gebräuchliche Bezeichnungen: dual spool valve, rear remote valve, hydraulic control valve kit, auxiliary hydraulic kit, linkage control valve, hydraulic outlet kit und tractor remote valve. Der Satz ist für geeignete Lader, Mähwerke, Kipper und andere hydraulische Geräte vorgesehen.

Montagehinweis MF240 Baujahr 1986 und Kompatibilität

Hinweis: Bei Massey Ferguson 240-Modellen aus Baujahr 1986 passt dieser Satz wegen des Handbremsabstands möglicherweise nicht bündig. Eine geringfügige Änderung, beispielsweise eine Versetzung der Handbremse, kann erforderlich sein. Diese Ausnahme gilt für diese Ausführung auch dann, wenn sonst von einfacher oder direkter Montage die Rede ist.

Der Satz ersetzt 180908M1 und Hydraulikventil 1860100M95. Die Kompatibilität bleibt produkt- und traktorspezifisch; ist Ihr Modell nicht aufgeführt, sollte die Kompatibilität vor der Bestellung bestätigt werden.

Montage und hydraulische Verwendung

Der Satz wird direkt auf dem Hubwerksdeckel unter dem Sitz montiert und enthält alle erforderlichen Komponenten für eine unkomplizierte Bolt-on-Montage. Die ½” ISO 5675 Schnellkupplungsmuffen sind für schnellen Anschluss und gleichmässigen Ölfluss vorgesehen, während das Dreihebel-System zwei Hydraulikfunktionen mit separater 3-Punkt-Hubwerkssteuerung kombiniert.

Weitere Massey Ferguson Lösungen finden Sie bei unseren Massey Ferguson Hydraulik-Steuergeräten. Alle markenspezifischen und universellen Lösungen finden Sie unter Hydraulik-Steuergeräte für Traktoren.

Massey Ferguson Steuergeräte-Satz ZSSE300033 online kaufen

Wählen Sie ZSSE300033, wenn Sie eine komplette Doppelspulen-Hydrauliklösung mit integrierter 3-Punkt-Hubwerkssteuerung für die aufgeführten Massey Ferguson Anwendungen benötigen. Prüfen Sie vor der Bestellung die Traktorausführung und die MF240-Ausnahme aus Baujahr 1986.
