Doppeltwirkende Hydraulik Handpumpe mit Tank 3/8" Anschlüsse
CHF 95.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Doppeltwirkende Hydraulik Handpumpe mit Tank 3/8" Anschlüsse"
Diese doppeltwirkende hydraulische Handpumpe mit Tank ist eine zuverlässige manuelle Lösung für Anwendungen, bei denen ein Hydraulikzylinder kontrolliert ausfahren und einfahren soll. Durch den integrierten Öltank, die robuste Bauweise und die G3/8 BSP-Anschlüsse eignet sich diese Pumpe für Werkstatt, Maschinenbau, mobile Hydrauliksysteme, Wartung und hydraulische Notbedienungen.
Die Pumpe wird vollständig manuell über einen Stahlhebel mit Kunststoffgriff bedient. Strom, Druckluft oder ein Motorantrieb sind nicht erforderlich. Dadurch ist diese Hydraulik Handpumpe mit Tank ideal für kompakte manuelle Hydrauliksysteme und Servicearbeiten vor Ort.
Doppeltwirkende Hydraulik Handpumpe mit integriertem Tank
Bei einer doppeltwirkenden hydraulischen Handpumpe wird Hydrauliköl auf beide Seiten eines doppeltwirkenden Hydraulikzylinders gefördert. Dadurch kann der Zylinder kontrolliert ausfahren und einfahren. Diese Ausführung mit integriertem Tank ist praktisch, wenn ein kompaktes manuelles Hydrauliksystem ohne separaten externen Öltank aufgebaut werden soll.
Verfügbare Varianten: 12cc, 25cc und 45cc
Die doppeltwirkende hydraulische Handpumpe ist mit verschiedenen Fördervolumen und Tankgrössen erhältlich. So können Sie die Ausführung passend zum benötigten Ölvolumen, zum Zylindervolumen, zur Hublänge, zur gewünschten Bediengeschwindigkeit und zum Druckbereich Ihrer Anwendung auswählen.
12cc doppeltwirkend
Geeignet, wenn eine feine Dosierung, kontrollierte Bedienung und ein höherer Druckbereich wichtig sind.
Max. Druck: 380 bar / 5500 psi
Optimaler Druck: 220 bar / 3200 psi
25cc doppeltwirkend
Eine starke Allround-Wahl für viele manuelle Hydraulikanwendungen.
Max. Druck: 350 bar / 5100 psi
Optimaler Druck: 120 bar / 1700 psi
45cc doppeltwirkend
Fördert mehr Öl pro Pumpbewegung und ist praktisch, wenn eine schnellere Zylinderbewegung gewünscht ist.
Max. Druck: 280 bar / 4100 psi
Optimaler Druck: 80 bar / 1200 psi
Verfügbare Tankgrössen: 1L, 3L und 5L
Die doppeltwirkende hydraulische Handpumpe ist mit verschiedenen Tankgrössen erhältlich. So können Sie die Ausführung passend zum benötigten Ölvolumen, zum Zylindervolumen, zur Hublänge und zur verfügbaren Einbausituation auswählen.
1L Tank
Geeignet für kompakte Systeme und Anwendungen mit begrenztem Ölvolumen.
3L Tank
Eine praktische Allround-Wahl für viele manuelle Hydraulikanwendungen.
5L Tank
Geeignet, wenn mehr Ölvolumen benötigt wird, zum Beispiel bei grösseren Zylindern oder längeren Zylinderhüben.
Robuste Bauweise für manuelle Hydraulik
Der stabile Gusskörper und die hochfesten, geschliffenen und verchromten Stahlstangen sorgen für eine langlebige und zuverlässige Funktion. Diese doppeltwirkende Handpumpe mit Tank ist für wiederholte Einsätze bei Service, Wartung, mobiler Hydraulik und Notanwendungen ausgelegt.
Durch den integrierten Tank bleibt das System übersichtlich und kompakt. Das macht diese Pumpe geeignet für Werkstätten, landwirtschaftliche Anwendungen, Maschinenbau, Industrie und mobile Anwendungen, bei denen eine manuelle Hydrauliklösung benötigt wird.
Technische Daten

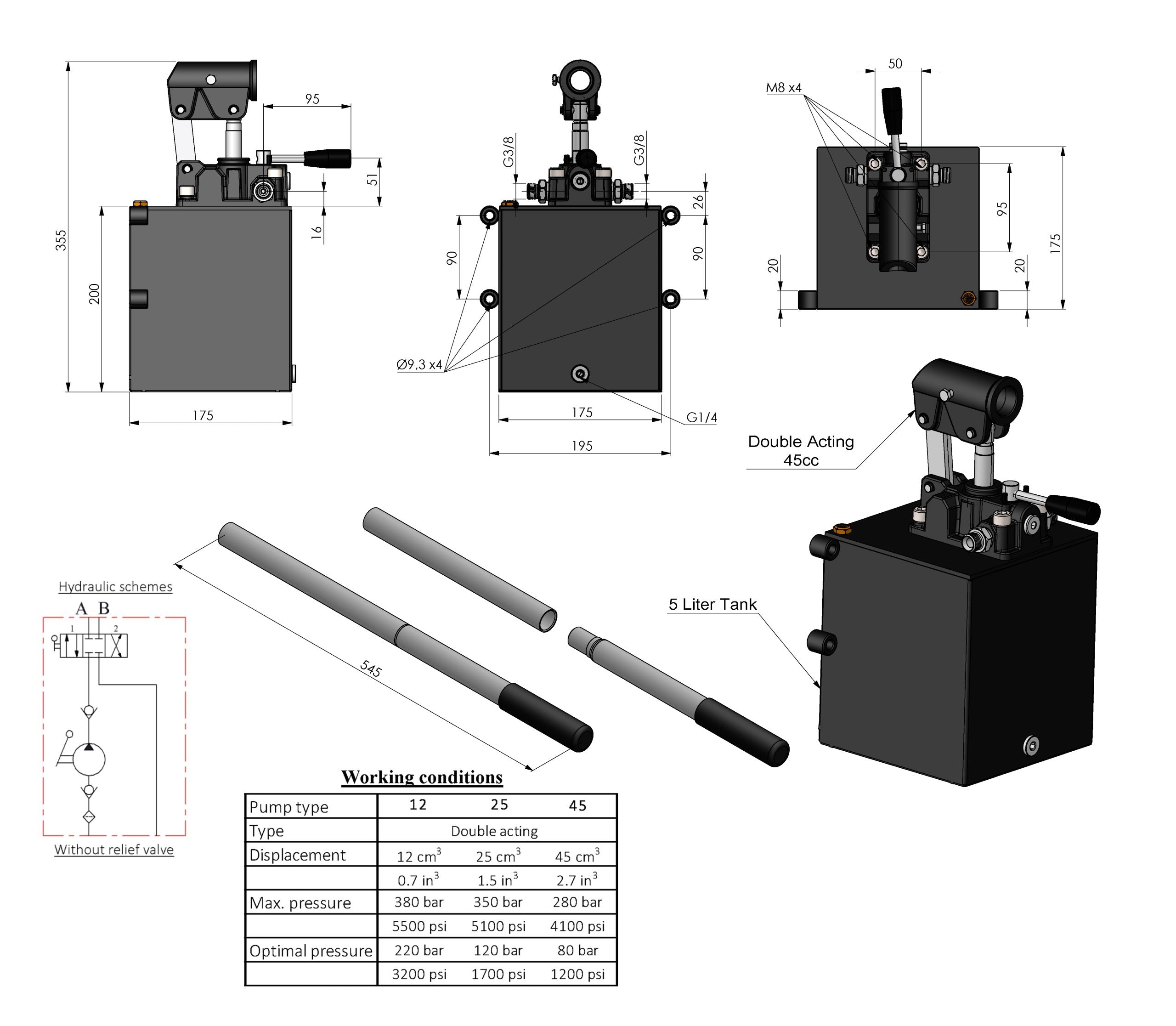

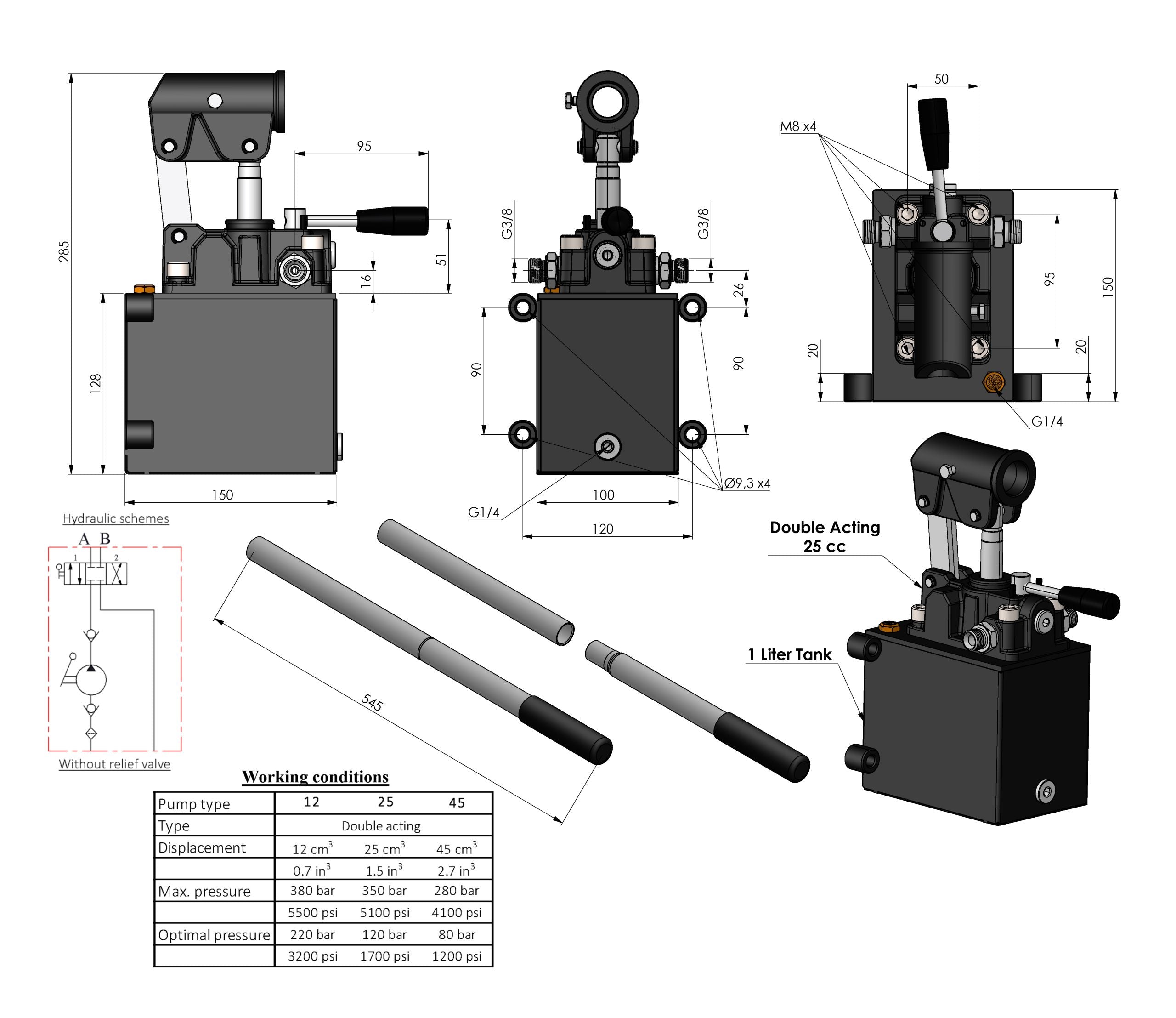

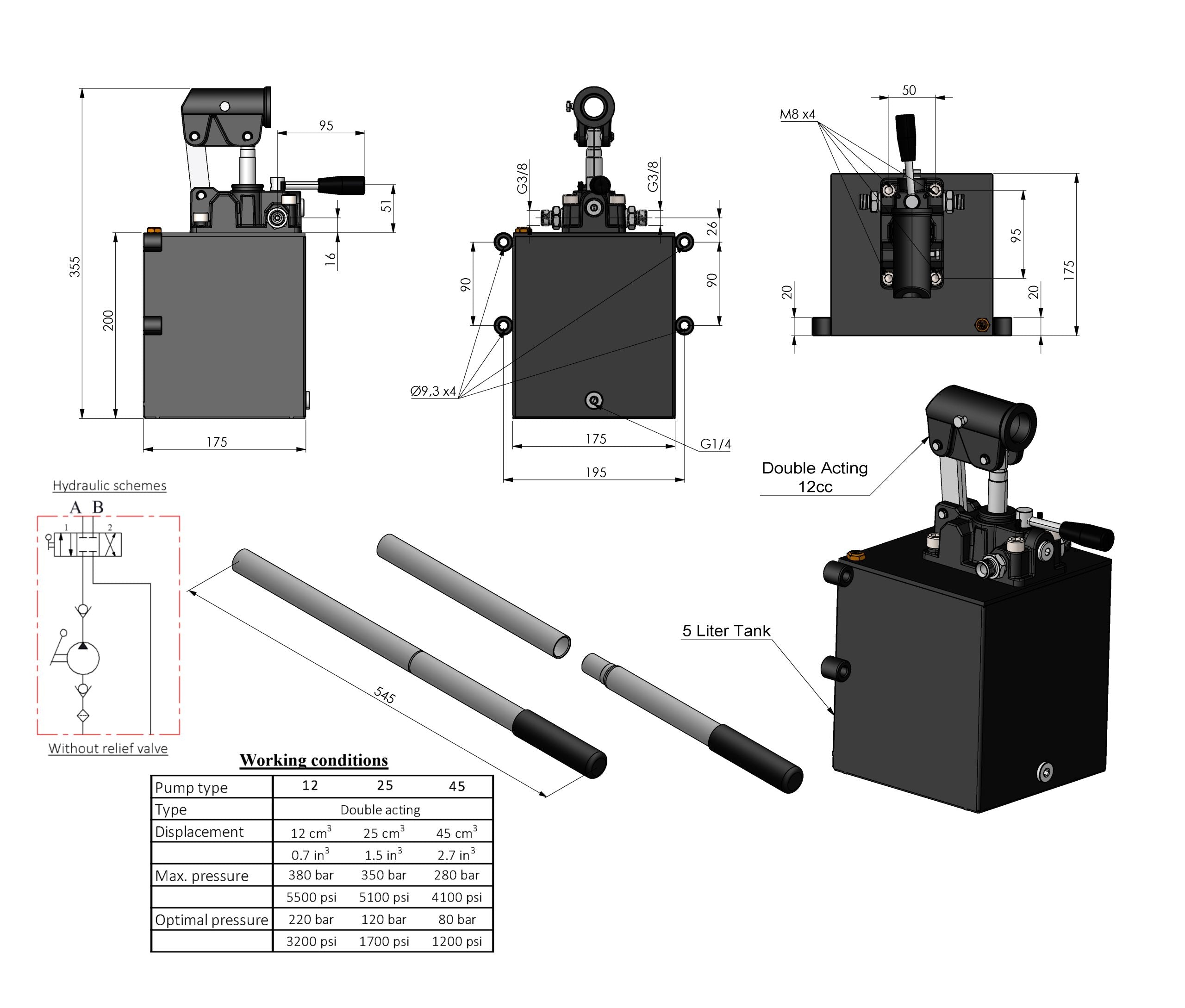

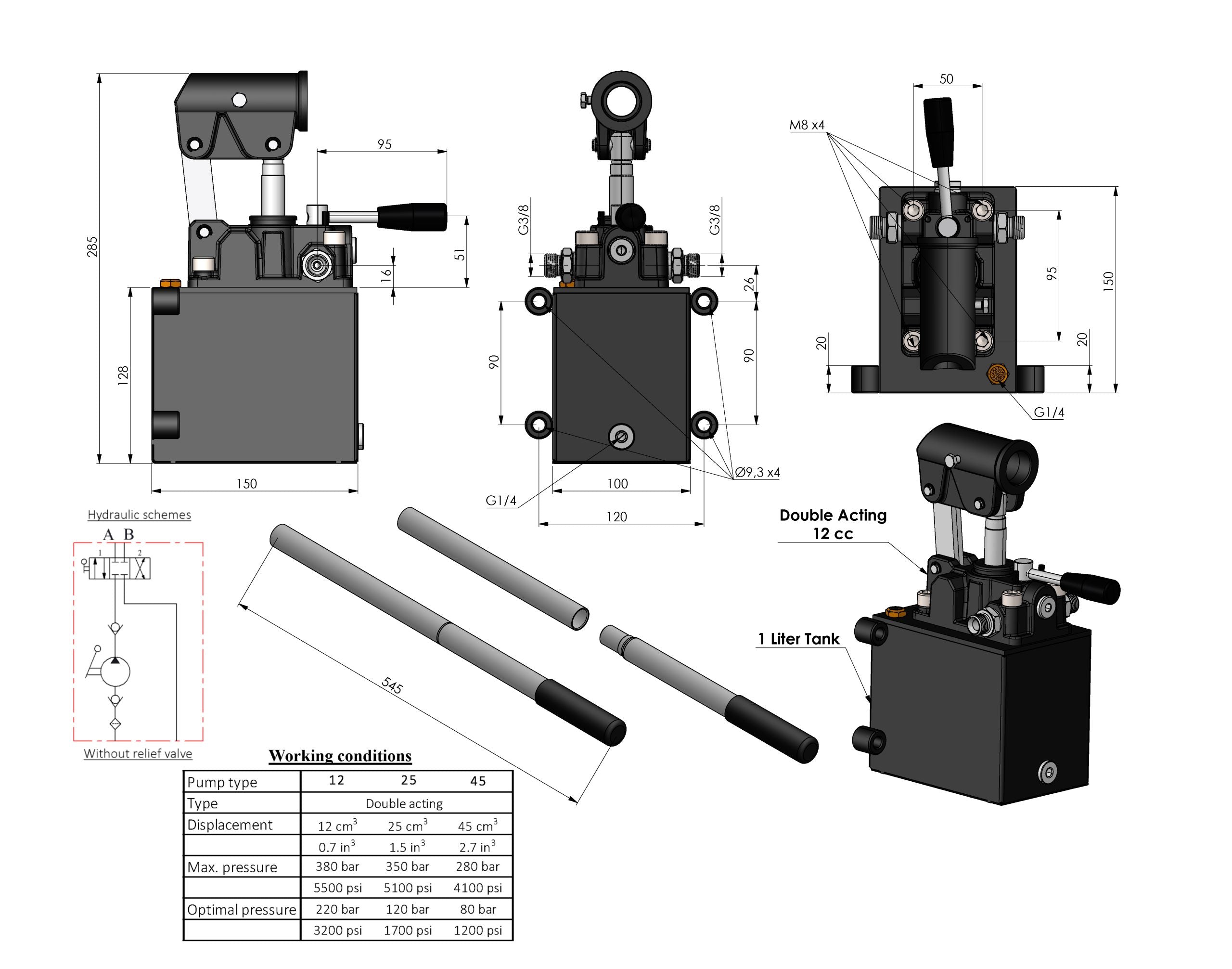

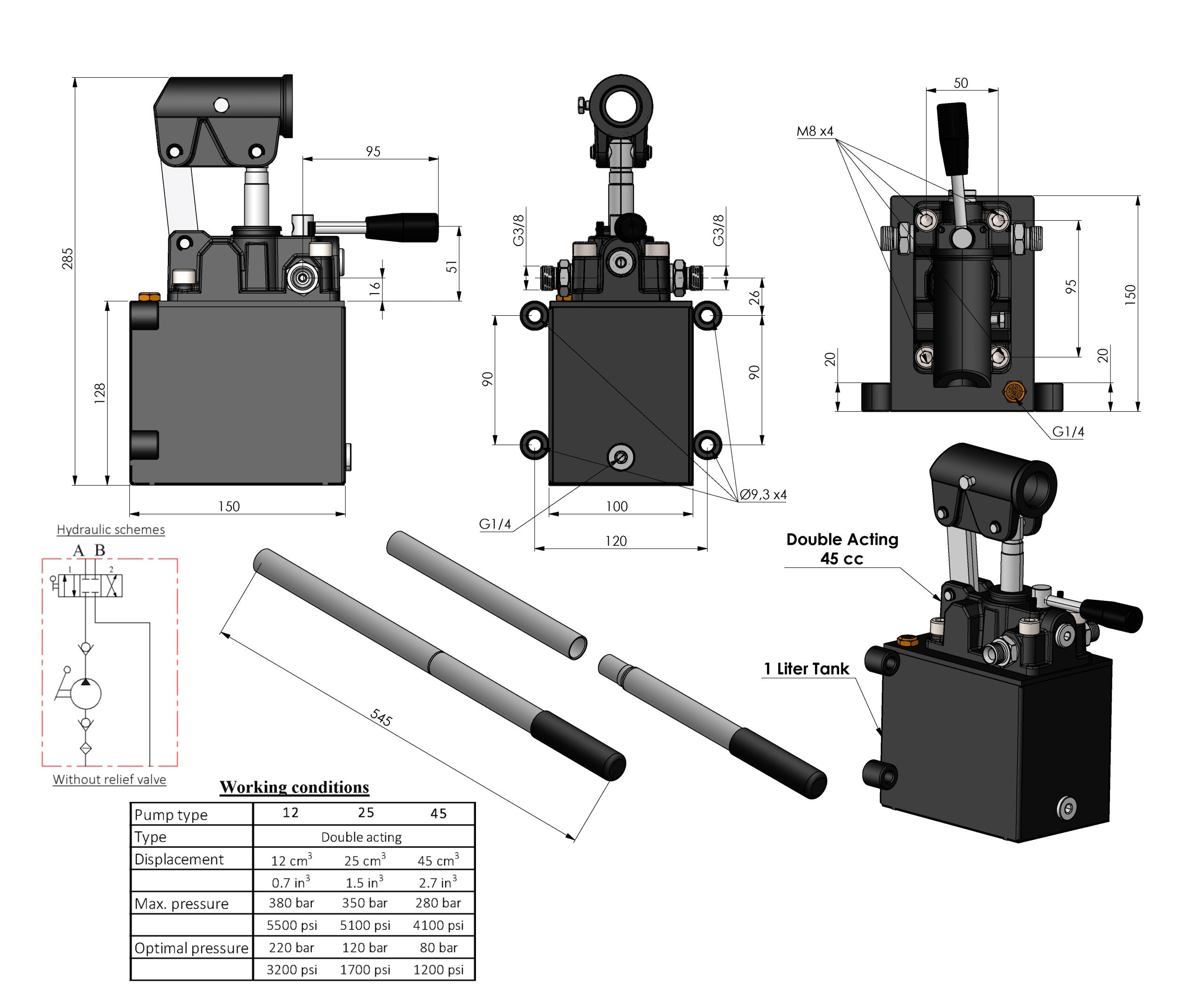

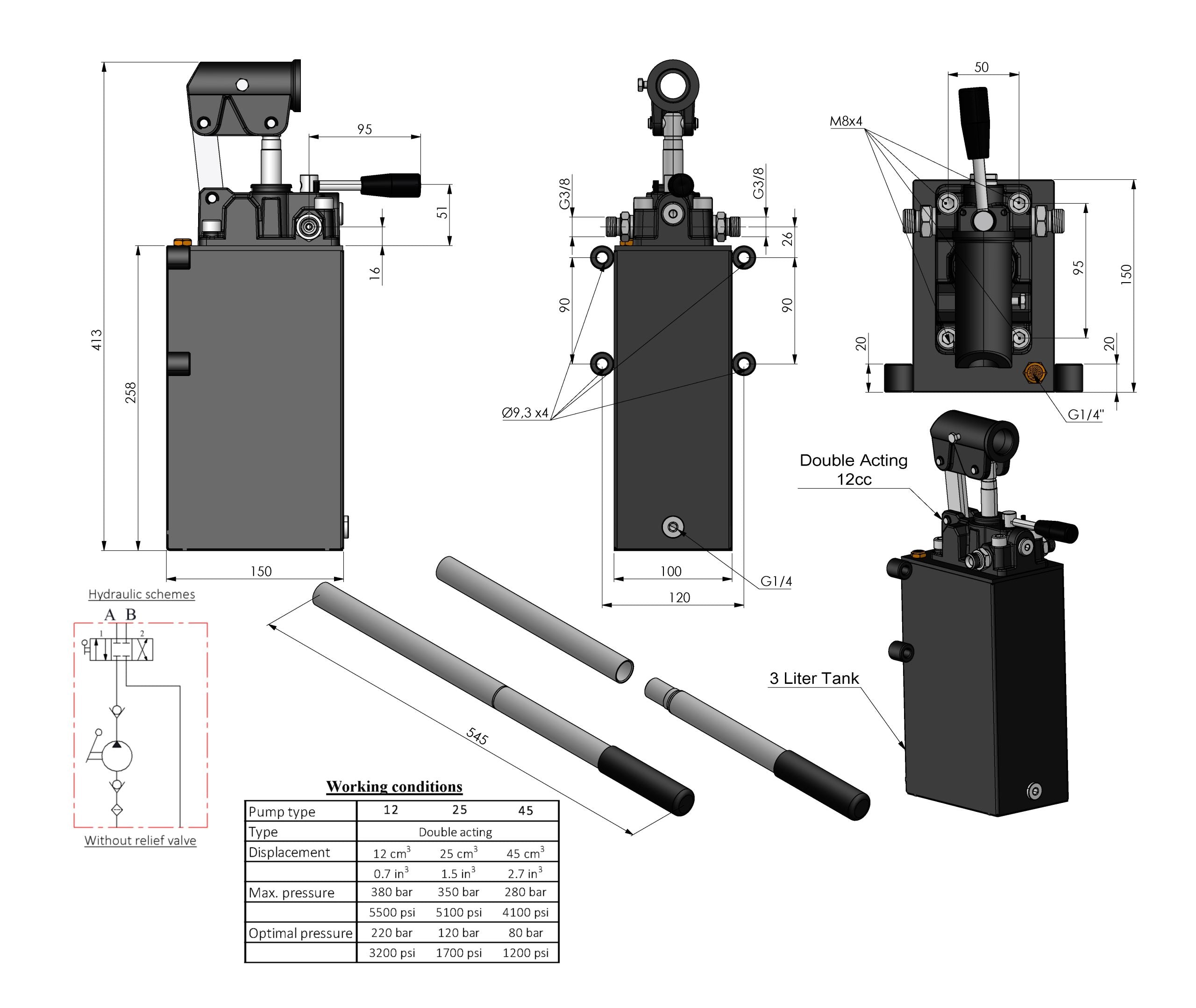

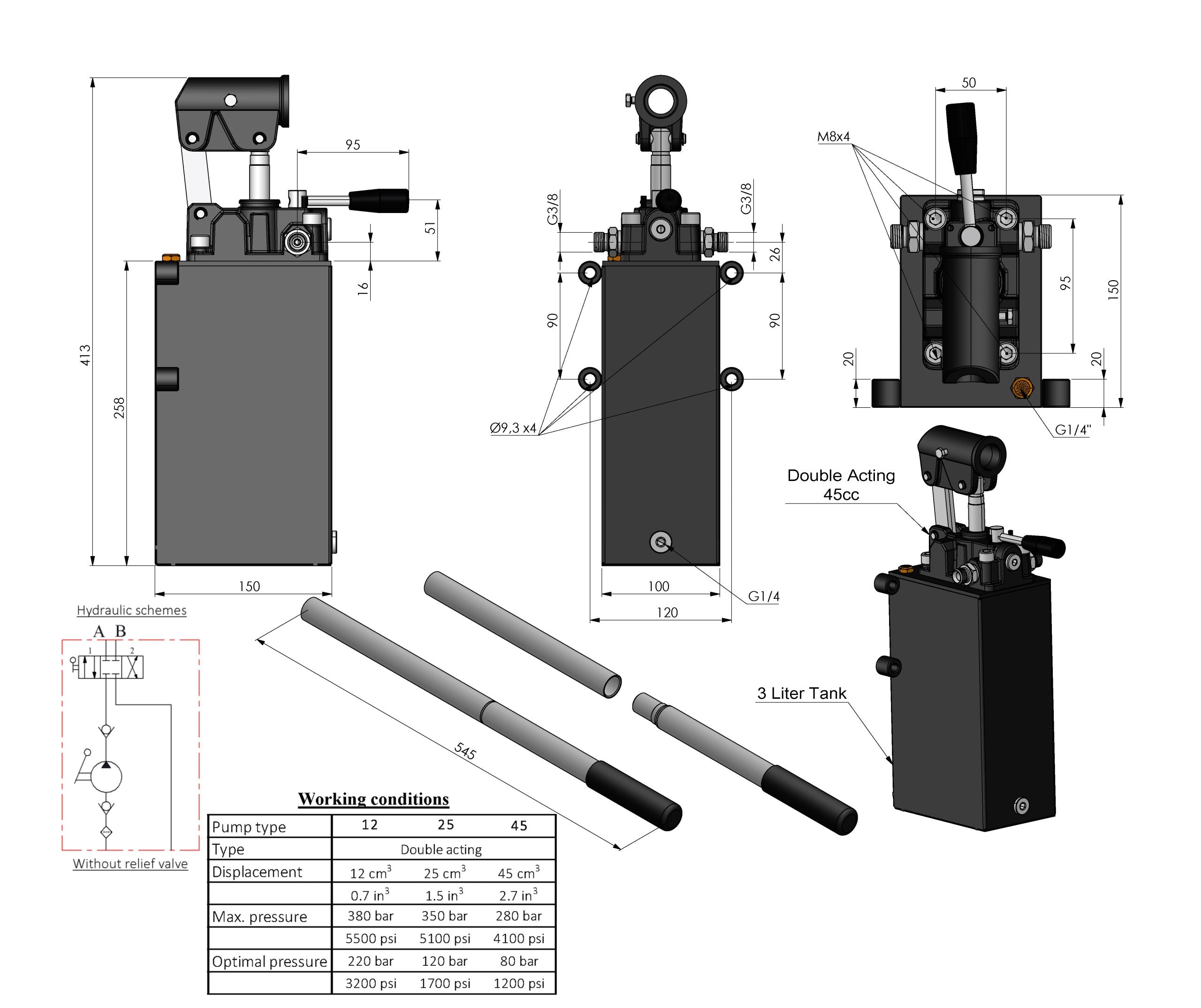

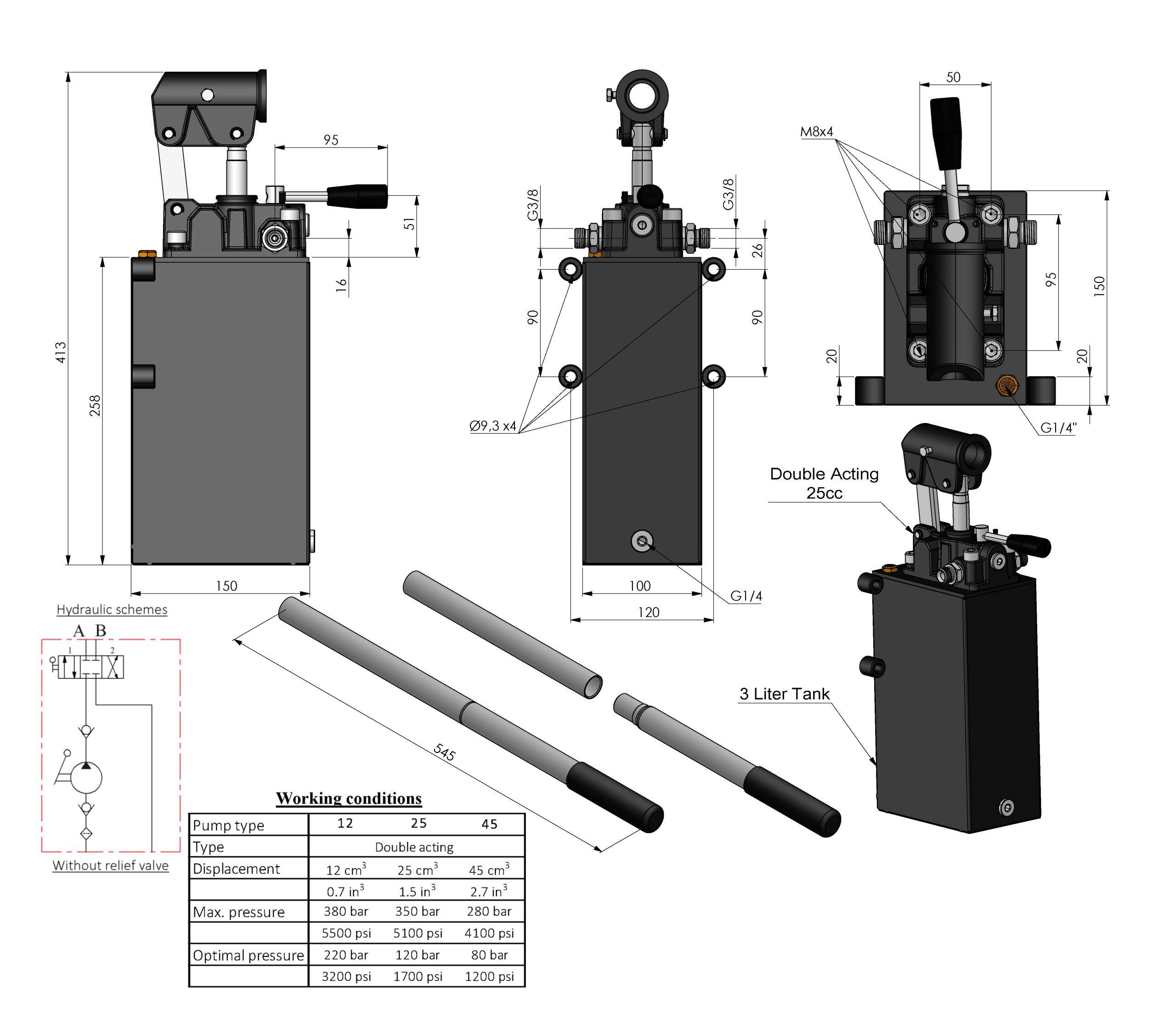

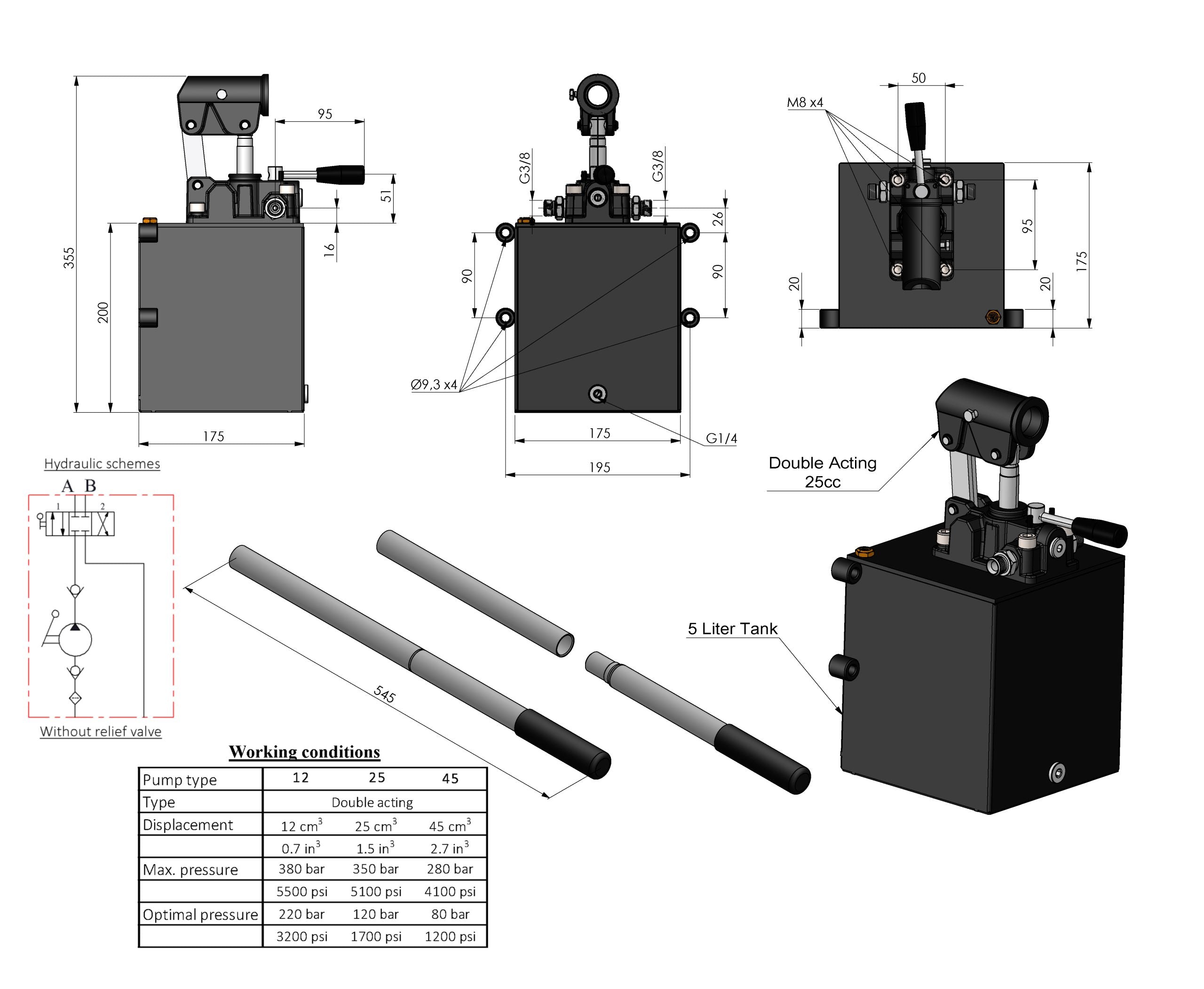

Produkttyp Doppeltwirkende hydraulische Handpumpe mit Tank Funktion Doppeltwirkend Verfügbare Fördervolumen 12cc, 25cc und 45cc Fördervolumen pro Pumpbewegung 12 cm³ / 0.7 in³, 25 cm³ / 1.5 in³, 45 cm³ / 2.7 in³ Tankgrössen 1L, 3L und 5L Druckanschlüsse G3/8 BSP für A und B Tankanschluss G1/4 laut Zeichnung Hebel Stahlhebel mit Kunststoffgriff Hebellänge Ca. 545 mm laut Zeichnung Gehäuse Gusskörper Stahlstangen Hochfest, geschliffen und verchromtDruckwerte laut Zeichnung
Die folgenden Druckwerte stammen aus den technischen Angaben der Zeichnung. Wählen Sie die passende Ausführung immer anhand von Fördervolumen, Tankgrösse, Zylindervolumen und Druckanforderung Ihres Hydrauliksystems.
| Pumpentyp | Fördervolumen | Max. Druck | Optimaler Druck |
|---|---|---|---|
| 12cc | 12 cm³ / 0.7 in³ | 380 bar / 5500 psi | 220 bar / 3200 psi |
| 25cc | 25 cm³ / 1.5 in³ | 350 bar / 5100 psi | 120 bar / 1700 psi |
| 45cc | 45 cm³ / 2.7 in³ | 280 bar / 4100 psi | 80 bar / 1200 psi |
Hinweis: Das Hydraulikschema in der Zeichnung ist ohne Druckbegrenzungsventil dargestellt. Prüfen Sie immer, ob Ihr Hydrauliksystem eine passende Druckbegrenzung oder zusätzliche Absicherung benötigt.
Einsatzbereiche
- Doppeltwirkende Hydraulikzylinder
- Kontrolliertes Ausfahren und Einfahren
- Mobile und kompakte Hydrauliksysteme
- Wartung, Prüfung, Reparatur und Service
- Werkstatt, Landwirtschaft, Industrie und Maschinenbau
- Hydraulische Notbedienung und Backup-Anwendungen
Welche Variante passt zu Ihrer Anwendung?
Die 12cc-Ausführung eignet sich, wenn eine feine Dosierung, kontrollierte Bedienung und ein höherer Druckbereich wichtig sind. Die 25cc-Variante ist eine kräftige Allround-Wahl für viele Standardanwendungen. Die 45cc-Ausführung fördert mehr Öl pro Pumpbewegung und ist praktisch, wenn eine schnellere Zylinderbewegung gewünscht ist.
Die richtige Tankgrösse hängt vom Ölvolumen des Hydraulikzylinders und von der Anwendung ab. Für kleinere Systeme kann ein 1L Tank ausreichend sein. Bei grösserem Ölbedarf oder längeren Zylinderhüben sind 3L oder 5L oft die bessere Wahl.
Doppeltwirkend oder einfachwirkend?
Diese Handpumpe mit Tank ist für doppeltwirkende Hydrauliksysteme vorgesehen. Benötigt Ihr Zylinder nur Hydraulikdruck für die ausfahrende Bewegung und erfolgt die Rückbewegung durch Eigengewicht, Last oder Federkraft? Dann kann eine einfachwirkende hydraulische Handpumpe besser passen.
Möchten Sie weitere Modelle vergleichen? Dann besuchen Sie auch unsere Kategorie doppeltwirkende hydraulische Handpumpen.
Lieferumfang
- 1x doppeltwirkende hydraulische Handpumpe mit Tank in der gewählten Ausführung
- Ohne Hydraulikzylinder
- Ohne Hydraulikschläuche, sofern dies nicht ausdrücklich beim Produkt angegeben ist
Häufig gestellte Fragen
Was bedeutet doppeltwirkend bei dieser Handpumpe?
Doppeltwirkend bedeutet, dass ein Hydraulikzylinder hydraulisch in beide Richtungen gesteuert werden kann. Die Pumpe unterstützt kontrolliertes Ausfahren und Einfahren.
Welche Fördervolumen sind verfügbar?
Diese doppeltwirkende Handpumpe ist je nach gewählter Ausführung mit 12cc, 25cc oder 45cc Fördervolumen pro Pumpbewegung erhältlich.
Welche Druckwerte gelten für die Varianten?
Laut technischer Zeichnung hat die 12cc-Variante einen maximalen Druck von 380 bar und einen optimalen Druck von 220 bar. Die 25cc-Variante hat 350 bar maximal und 120 bar optimal. Die 45cc-Variante hat 280 bar maximal und 80 bar optimal.
Welche Tankgrössen sind verfügbar?
Diese doppeltwirkende Handpumpe ist je nach gewählter Ausführung mit 1L, 3L oder 5L Tank erhältlich.
Welchen Anschluss hat die Handpumpe?
Die Druckanschlüsse sind G3/8 BSP. Der Tankanschluss ist laut Zeichnung G1/4. Prüfen Sie vor dem Kauf, ob diese Anschlüsse zu Ihrem Hydrauliksystem passen.
Benötigt diese Handpumpe Strom?
Nein, diese Hydraulik Handpumpe wird vollständig manuell über einen Hebel bedient und benötigt keine externe Energiequelle.
Ist ein Hydraulikzylinder enthalten?
Nein, geliefert wird die doppeltwirkende hydraulische Handpumpe mit Tank in der gewählten Ausführung. Ein Hydraulikzylinder ist nicht enthalten.
Bestellen Sie Ihre doppeltwirkende Hydraulik Handpumpe mit Tank bei uns und wählen Sie eine robuste manuelle Lösung für präzise Zylindersteuerung, mobile Hydraulik und professionelle Servicearbeiten.
