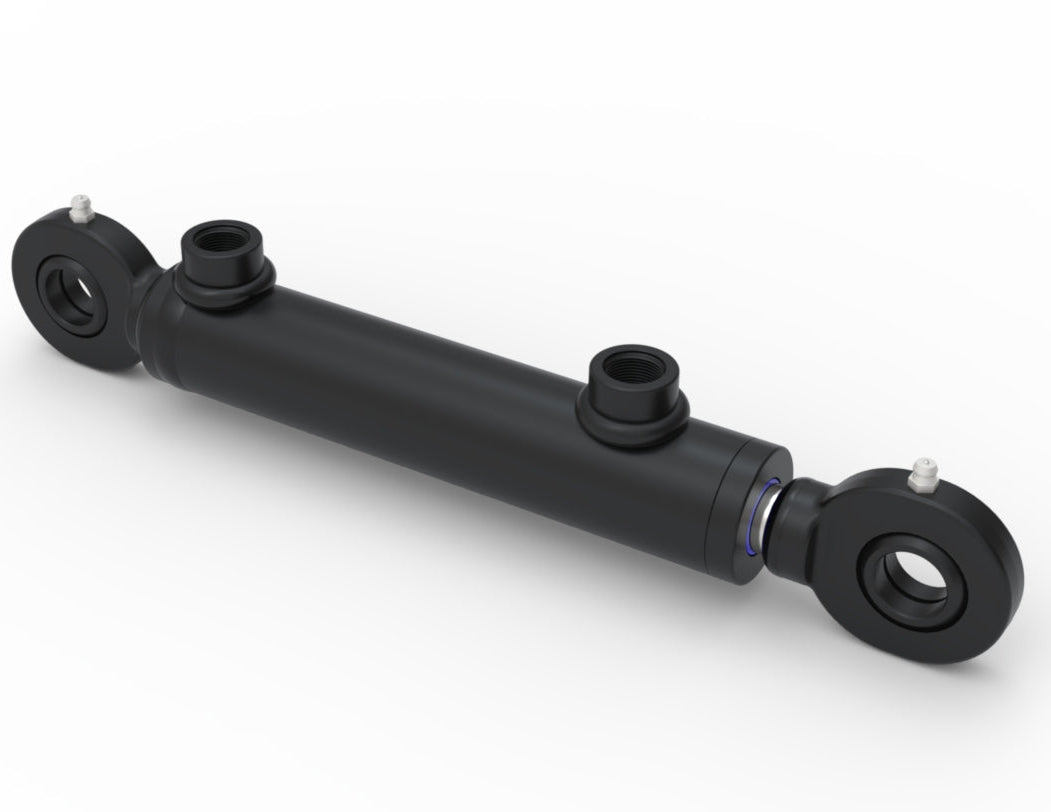

Doppelwirkender Hydraulikzylinder mit Gelenkauge (32/20)

Dieser doppeltwirkende Hydraulikzylinder mit Gelenkaugen 32/20 ist ein kompakter und flexibel montierbarer Zylinder für hydraulische Druck- und Zugbewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern, Werkstätten und industriellen Hydrauliksystemen. Die Baugrösse 32/20 steht für einen Zylinderinnendurchmesser von 32 mm und eine Kolbenstange von 20 mm. Durch die Gelenkaugen mit sphärischen Lagern kann der Zylinder leichte Winkelbewegungen und kleine Fluchtungsfehler besser ausgleichen als ein starr montierter Zylinder.

Bei 180 bar liefert dieser Hydraulikzylinder ca. 1,45 Tonnen Druckkraft und ca. 0,85 Tonnen Zugkraft. In Kombination mit der doppeltwirkenden Funktion, 3/8" Hydraulikanschlüssen und einem Maximaldruck bis 250 bar ist dies eine praktische Wahl für Anwendungen, bei denen kompakte Bauweise, flexible Befestigung und zuverlässige Kraftübertragung wichtig sind.

Doppeltwirkender Hydraulikzylinder mit Gelenkaugen 32/20

Diese doppeltwirkende Ausführung ermöglicht eine kontrollierte Bewegung in beide Richtungen. Der Zylinder kann hydraulisch ausfahren und hydraulisch einfahren, wodurch er für Anwendungen geeignet ist, bei denen Druck- und Zugbewegungen präzise, gleichmässig und zuverlässig ausgeführt werden müssen.

Die Gelenkaugen mit sphärischen Lagern sorgen für eine flexible Befestigung. Sie helfen, kleine Winkelabweichungen auszugleichen und unerwünschte mechanische Spannungen auf Zylinder, Lagerpunkte, Bolzen und Befestigungsteile zu reduzieren.

Warum einen Hydraulikzylinder mit Gelenkaugen wählen?

Ein Hydraulikzylinder mit Gelenkaugen eignet sich, wenn eine vollständig starre Befestigung nicht ideal ist. Während der Bewegung können sich Befestigungspunkte leicht verdrehen oder nicht perfekt fluchten. Das Gelenkauge hilft, diese Bewegungen auszugleichen, wodurch Verschleiss und unerwünschte Belastungen in der Konstruktion reduziert werden können.

Diese Ausführung wird auch häufig als Hydraulikzylinder mit Gelenkkopf, Hydraulikzylinder mit Kugelgelenk oder Zylinder mit sphärischem Lager bezeichnet. Für mobile Maschinen, landwirtschaftliche Anwendungen und kompakte Hydraulikkonstruktionen ist dies eine praktische und langlebige Lösung.

Wichtige Vorteile dieses Hydraulikzylinders 32/20

Flexible Montage

Die Gelenkaugen gleichen leichte Winkelbewegungen und kleine Fluchtungsfehler aus.

Kompakte 32/20-Ausführung

Geeignet für leichte bis mittlere Hydraulikanwendungen mit begrenztem Einbauraum.

Doppeltwirkende Funktion

Für kontrollierte Druck- und Zugbewegungen, bei denen der Zylinder aktiv ausfährt und einfährt.

Zuverlässige Kraft

Liefert ca. 1,45 Tonnen Druckkraft und ca. 0,85 Tonnen Zugkraft bei 180 bar.

3/8" Anschlüsse

Geeignet für passende Hydraulikschläuche, Verschraubungen, Nippel und vorhandene Hydrauliksysteme.

Sofort einsatzbereit

Vollständig montiert und geeignet für Ersatz, Reparatur, Eigenbau und professionelle Anwendungen.

Vollständig montiert und einsatzbereit

Dieser Hydraulikzylinder mit Gelenkaugen wird vollständig montiert geliefert und kann direkt in ein passendes Hydrauliksystem eingebaut werden. Die robuste Stahlkonstruktion, die hartverchromte Kolbenstange und die zuverlässige Abdichtung machen den Zylinder für regelmässigen Einsatz geeignet.

Die schwarze Lackierung schützt den Zylinder bei Lagerung, Transport und normalem Einsatz. Kleine Lackkratzer durch Transport oder Lagerung können vorkommen und haben keinen Einfluss auf die technische Funktion des Zylinders.

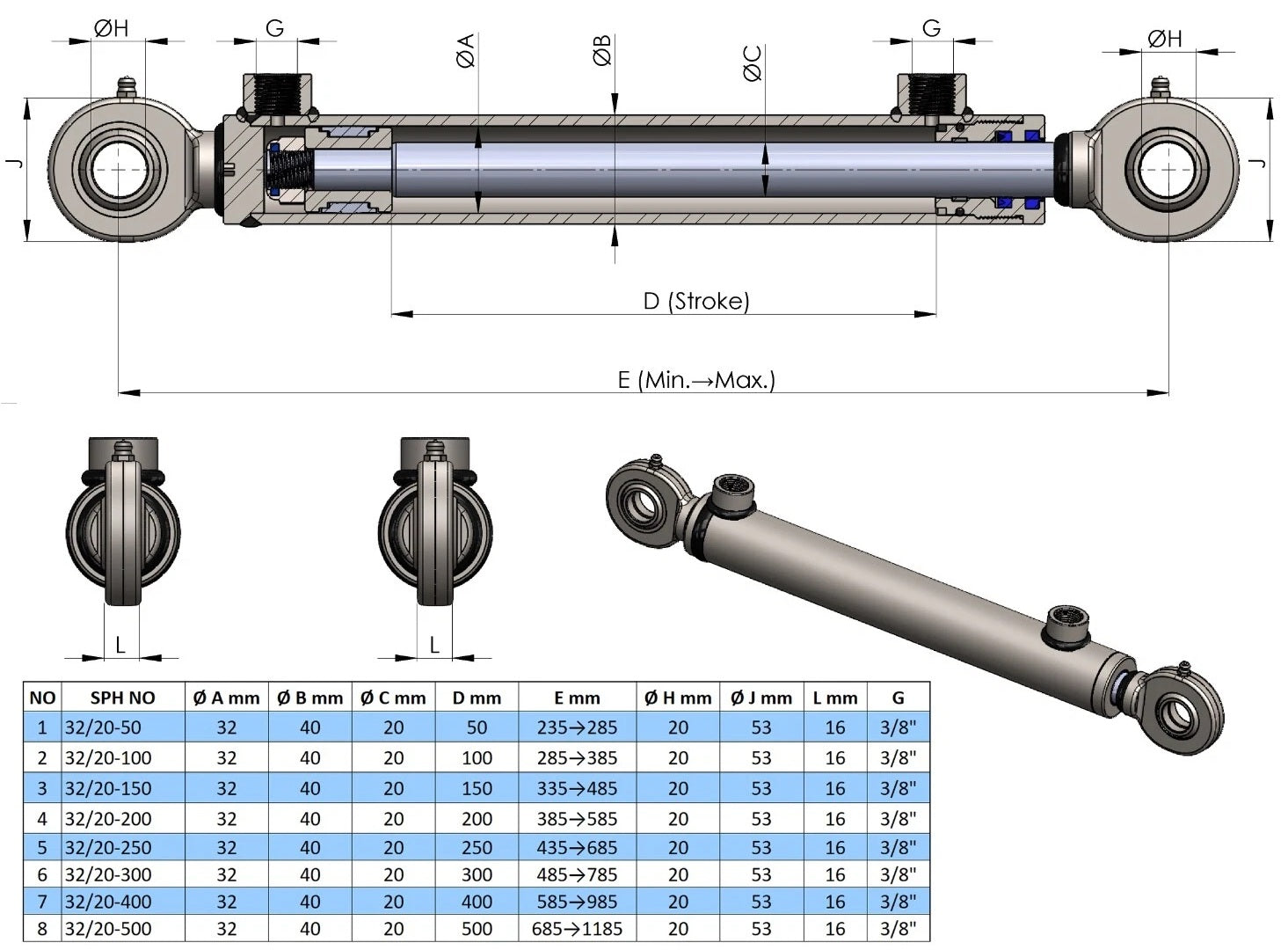

Technische Daten

Produkttyp

Doppeltwirkender Hydraulikzylinder mit Gelenkaugen

Ausführung

Mit Gelenkaugen / sphärischen Lagern

Zylinderinnendurchmesser

32 mm

Kolbenstangendurchmesser

20 mm

Druckkraft

Ca. 1,45 Tonnen bei 180 bar

Zugkraft

Ca. 0,85 Tonnen bei 180 bar

Anschlüsse

3/8"

Betriebsdruck

Bis 180 bar

Maximaldruck

Bis 250 bar

Hydrauliköl

Mineralöl HLP ISO VG 32–46

Ölreinheit

ISO 4406 22/20/17 oder NAS 9

Max. Radialbelastung

10% der Axialkraft

Kolbenstange

Hartverchromt

Oberfläche

Schwarz lackiert

Typische Anwendungsbereiche

Traktoren und Landmaschinen

Für Anbaugeräte, Verstelleinrichtungen und Hydraulikfunktionen mit beweglichen Befestigungspunkten.

Baumaschinen und Anhänger

Für kompakte Hydraulikbewegungen, bei denen leichte Winkelbewegungen entstehen können.

Werkstatt und Reparatur

Geeignet als Ersatzzylinder oder Reparaturlösung für vorhandene Hydrauliksysteme.

Industrie und Sonderbau

Für kompakte Anlagen, Sonderkonstruktionen und individuelle Hydrauliklösungen.

Worauf sollten Sie vor dem Kauf achten?

Prüfen Sie immer, ob Hublänge, Einbaulänge, Befestigungsmass, Bolzendurchmesser, 3/8" Anschluss, Betriebsdruck und Maximaldruck zu Ihrer Anwendung passen. Beachten Sie auch die maximale Radialbelastung: Sie beträgt 10% der Axialkraft.

Ausrichtung prüfen

Gelenkaugen gleichen kleine Winkelabweichungen aus, die Konstruktion sollte jedoch technisch sauber ausgerichtet bleiben.

Kraft und Belastung prüfen

Vergleichen Sie Druckkraft, Zugkraft und Radialbelastung mit den Anforderungen Ihrer Maschine.

Sauberes Öl verwenden

Für eine lange Lebensdauer ist sauberes Hydrauliköl nach der richtigen Spezifikation wichtig.

Bei Schweissarbeiten schützen

Schützen Sie den Zylinder immer vor Schweissspritzern, Schleifstaub und Schmutz während der Montage.

Wichtige Anwendungshinweise

Die angegebenen Druck- und Zugkräfte sind Richtwerte bei 180 bar. Werte können je nach Öl, Temperatur und Hydrauliksystem variieren. Kleine Lackkratzer durch Lagerung oder Transport können vorkommen und stellen keinen technischen Mangel dar.

Geeignet für Traktoren, Landmaschinen und Baumaschinen

Dieser Hydraulikzylinder mit Gelenkaugen 32/20 ist besonders geeignet für Anwendungen, bei denen eine kompakte Baugrösse mit einer beweglichen Befestigung kombiniert werden muss. Typische Einsatzbereiche sind Traktoren, Landmaschinen, Baumaschinen, Anhänger, Werkstattlösungen, Sonderkonstruktionen und industrielle Hydraulikanlagen.

Durch die 32/20-Ausführung eignet sich dieser doppeltwirkende Hydraulikzylinder vor allem für leichte bis mittlere Anwendungen, bei denen zuverlässige Kraftübertragung, flexible Montage und lange Lebensdauer wichtig sind.

Passendes Zubehör und weitere Hydraulikzylinder

Für Montage oder Wartung können zusätzliche Hydraulikschläuche, Verschraubungen, Nippel oder Reparaturteile benötigt werden. Passende Komponenten finden Sie in der Kategorie Hydraulikzylinder Zubehör und Ausrüstung.

Weitere Ausführungen mit Gelenkaugen finden Sie in der Kollektion Hydraulikzylinder mit Gelenkaugen. Die komplette Übersicht finden Sie in der Hauptkategorie Hydraulikzylinder.

Doppeltwirkenden Hydraulikzylinder mit Gelenkaugen 32/20 online kaufen

Wählen Sie diesen kompakten und flexibel montierbaren Hydraulikzylinder mit Gelenkaugen 32/20 für zuverlässige Bewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern und industriellen Anwendungen. Eine praktische Lösung mit starker Qualität, schneller Lieferung und gutem Preis-Leistungs-Verhältnis.
