Doppelwirkender Hydraulikzylinder mit Gelenkauge (40/25)
CHF 85.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Doppelwirkender Hydraulikzylinder mit Gelenkauge (40/25)"
Dieser doppeltwirkende Hydraulikzylinder mit Gelenkaugen 40/25 ist ein kompakter, aber kräftiger Zylinder für hydraulische Druck- und Zugbewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern, Werkstätten und industriellen Hydrauliksystemen. Die Baugrösse 40/25 steht für einen Zylinderinnendurchmesser von 40 mm und eine Kolbenstange von 25 mm. Durch die Gelenkaugen mit sphärischen Lagern kann der Zylinder leichte Winkelbewegungen und kleine Fluchtungsfehler besser ausgleichen als ein starr montierter Zylinder.
Bei 180 bar liefert dieser Hydraulikzylinder ca. 2,30 Tonnen Druckkraft und ca. 1,40 Tonnen Zugkraft. In Kombination mit der doppeltwirkenden Funktion, 3/8" Hydraulikanschlüssen und einem Maximaldruck bis 250 bar ist dies eine starke Wahl für Anwendungen, bei denen mehr Kraftreserve, flexible Befestigung und zuverlässige Kraftübertragung wichtig sind.
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen 40/25
Diese doppeltwirkende Ausführung ermöglicht eine kontrollierte Bewegung in beide Richtungen. Der Zylinder kann hydraulisch ausfahren und hydraulisch einfahren, wodurch er für Anwendungen geeignet ist, bei denen Druck- und Zugbewegungen gleichmässig, kraftvoll und zuverlässig ausgeführt werden müssen.
Die 40/25-Ausführung bietet mehr Kraftreserven als kleinere Ausführungen wie 32/20, bleibt aber kompakt und flexibel montierbar. Dadurch eignet sich dieser Zylinder für Maschinen, bei denen bewegliche Befestigungspunkte und zuverlässiger Kraftaufbau wichtig sind.
Warum einen Hydraulikzylinder mit Gelenkaugen wählen?
Ein Hydraulikzylinder mit Gelenkaugen eignet sich, wenn eine vollständig starre Befestigung nicht ideal ist. Während der Bewegung können sich Befestigungspunkte leicht verdrehen oder nicht perfekt fluchten. Das Gelenkauge hilft, diese Bewegungen auszugleichen, wodurch Verschleiss und unerwünschte Spannungen in der Konstruktion reduziert werden können.
Diese Ausführung wird auch häufig als Hydraulikzylinder mit Gelenkkopf, Hydraulikzylinder mit Kugelgelenk oder Zylinder mit sphärischem Lager bezeichnet. Für mobile Maschinen, landwirtschaftliche Anwendungen, Anhänger und kompakte Hydraulikkonstruktionen ist dies eine praktische und langlebige Lösung.
Wichtige Vorteile dieses Hydraulikzylinders 40/25
Flexible Montage
Die Gelenkaugen gleichen leichte Winkelbewegungen und kleine Fluchtungsfehler aus.
Mehr Kraftreserve
Die 40/25-Ausführung liefert mehr Kraft als kleinere Zylinder wie 32/20.
Doppeltwirkende Funktion
Für kontrollierte Druck- und Zugbewegungen, bei denen der Zylinder aktiv ausfährt und einfährt.
Zuverlässige Kraft
Liefert ca. 2,30 Tonnen Druckkraft und ca. 1,40 Tonnen Zugkraft bei 180 bar.
3/8" Anschlüsse
Geeignet für passende Hydraulikschläuche, Verschraubungen, Nippel und vorhandene Hydrauliksysteme.
Sofort einsatzbereit
Vollständig montiert und geeignet für Ersatz, Reparatur, Eigenbau und professionelle Anwendungen.
Vollständig montiert und einsatzbereit
Dieser Hydraulikzylinder mit Gelenkaugen wird vollständig montiert geliefert und kann direkt in ein passendes Hydrauliksystem eingebaut werden. Die robuste Stahlkonstruktion, die hartverchromte Kolbenstange und das spezielle Kolbendesign mit Sicherungsring sorgen für zuverlässige Funktion bei regelmässigem und anspruchsvollem Einsatz.
Die schwarze Lackierung schützt den Zylinder bei Lagerung, Transport und normalem Einsatz. Kleine Lackkratzer durch Transport oder Lagerung können vorkommen und haben keinen Einfluss auf die technische Funktion des Zylinders.

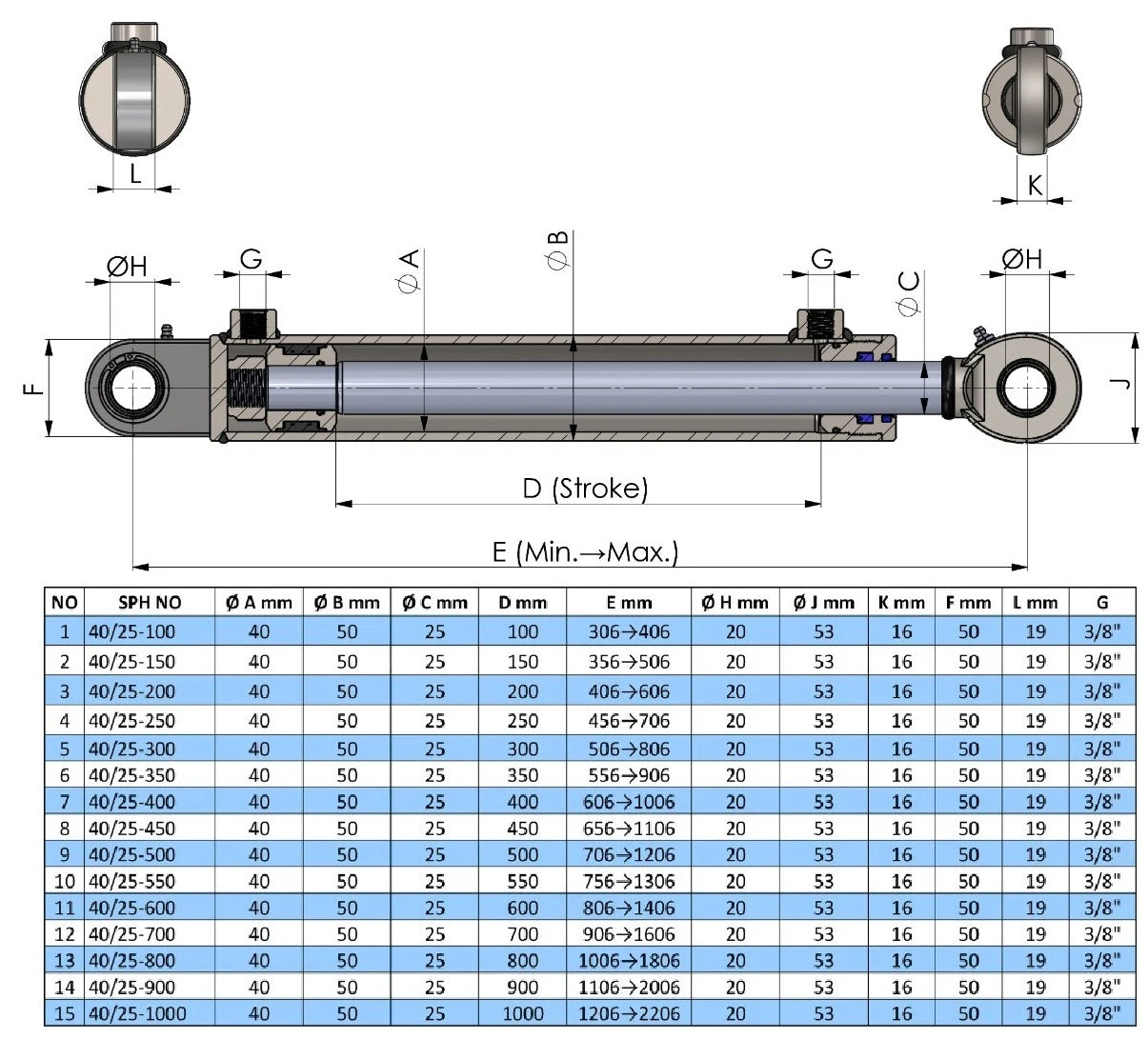

Technische Daten
Produkttyp
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen
Ausführung
Mit Gelenkaugen / sphärischen Lagern
Zylinderinnendurchmesser
40 mm
Kolbenstangendurchmesser
25 mm
Druckkraft
Ca. 2,30 Tonnen bei 180 bar
Zugkraft
Ca. 1,40 Tonnen bei 180 bar
Anschlüsse
3/8"
Betriebsdruck
Bis 180 bar
Maximaldruck
Bis 250 bar
Hydrauliköl
Mineralöl HLP ISO VG 32–46
Ölreinheit
ISO 4406 22/20/17 oder NAS 9
Max. Radialbelastung
10% der Axialkraft
Kolbenstange
Hartverchromt
Kolbendesign
Mit speziellem Sicherungsring
Oberfläche
Schwarz lackiert
Typische Anwendungsbereiche
Traktoren und Landmaschinen
Für Anbaugeräte, Verstelleinrichtungen und Hydraulikfunktionen mit beweglichen Befestigungspunkten.
Baumaschinen und Anhänger
Für Hydraulikbewegungen, bei denen leichte Winkelbewegungen oder Fluchtungsunterschiede entstehen können.
Werkstatt und Reparatur
Geeignet als Ersatzzylinder oder Reparaturlösung für vorhandene Hydrauliksysteme.
Industrie und Sonderbau
Für Anlagen, Sonderkonstruktionen und individuelle Hydrauliklösungen.
Worauf sollten Sie vor dem Kauf achten?
Prüfen Sie immer, ob Hublänge, Einbaulänge, Befestigungsmass, Bolzendurchmesser, 3/8" Anschluss, Betriebsdruck und Maximaldruck zu Ihrer Anwendung passen. Beachten Sie auch die maximale Radialbelastung: Sie beträgt 10% der Axialkraft.
Ausrichtung prüfen
Gelenkaugen gleichen kleine Winkelabweichungen aus, die Konstruktion sollte jedoch technisch sauber ausgerichtet bleiben.
Kraft und Belastung prüfen
Vergleichen Sie Druckkraft, Zugkraft und Radialbelastung mit den Anforderungen Ihrer Maschine.
Sauberes Öl verwenden
Für eine lange Lebensdauer ist sauberes Hydrauliköl nach der richtigen Spezifikation wichtig.
Bei Schweissarbeiten schützen
Schützen Sie den Zylinder immer vor Schweissspritzern, Schleifstaub und Schmutz während der Montage.
Wichtige Anwendungshinweise
Die angegebenen Druck- und Zugkräfte sind Richtwerte bei 180 bar. Werte können je nach Öl, Temperatur und Hydrauliksystem variieren. Kleine Lackkratzer durch Lagerung oder Transport können vorkommen und stellen keinen technischen Mangel dar.
Geeignet für Traktoren, Landmaschinen und Baumaschinen
Dieser Hydraulikzylinder mit Gelenkaugen 40/25 eignet sich für Anwendungen, bei denen mehr Kraft als bei kleineren Gelenkaugen-Zylindern benötigt wird, ohne die Vorteile einer kompakten und beweglich montierbaren Bauform zu verlieren. Typische Einsatzbereiche sind Traktoren, Landmaschinen, Baumaschinen, Anhänger, Werkstattlösungen und industrielle Hydraulikanlagen.
Durch die 40/25-Ausführung bietet dieser doppeltwirkende Hydraulikzylinder eine gute Kombination aus Kraft, Stabilität und Beweglichkeit. Er eignet sich besonders für Systeme, bei denen zuverlässige Kraftübertragung und reduzierte Belastung der Befestigungspunkte wichtig sind.
Passendes Zubehör und weitere Hydraulikzylinder
Für Montage oder Wartung können zusätzliche Hydraulikschläuche, Verschraubungen, Nippel oder Reparaturteile benötigt werden. Passende Komponenten finden Sie in der Kategorie Hydraulikzylinder Zubehör und Ausrüstung.
Weitere Ausführungen mit Gelenkaugen finden Sie in der Kollektion Hydraulikzylinder mit Gelenkaugen. Die komplette Übersicht finden Sie in der Hauptkategorie Hydraulikzylinder.
Doppeltwirkenden Hydraulikzylinder mit Gelenkaugen 40/25 online kaufen
Wählen Sie diesen robusten und flexibel montierbaren Hydraulikzylinder mit Gelenkaugen 40/25 für zuverlässige Bewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern und industriellen Anwendungen. Eine starke Lösung mit guter Qualität, schneller Lieferung und ausgezeichnetem Preis-Leistungs-Verhältnis.
