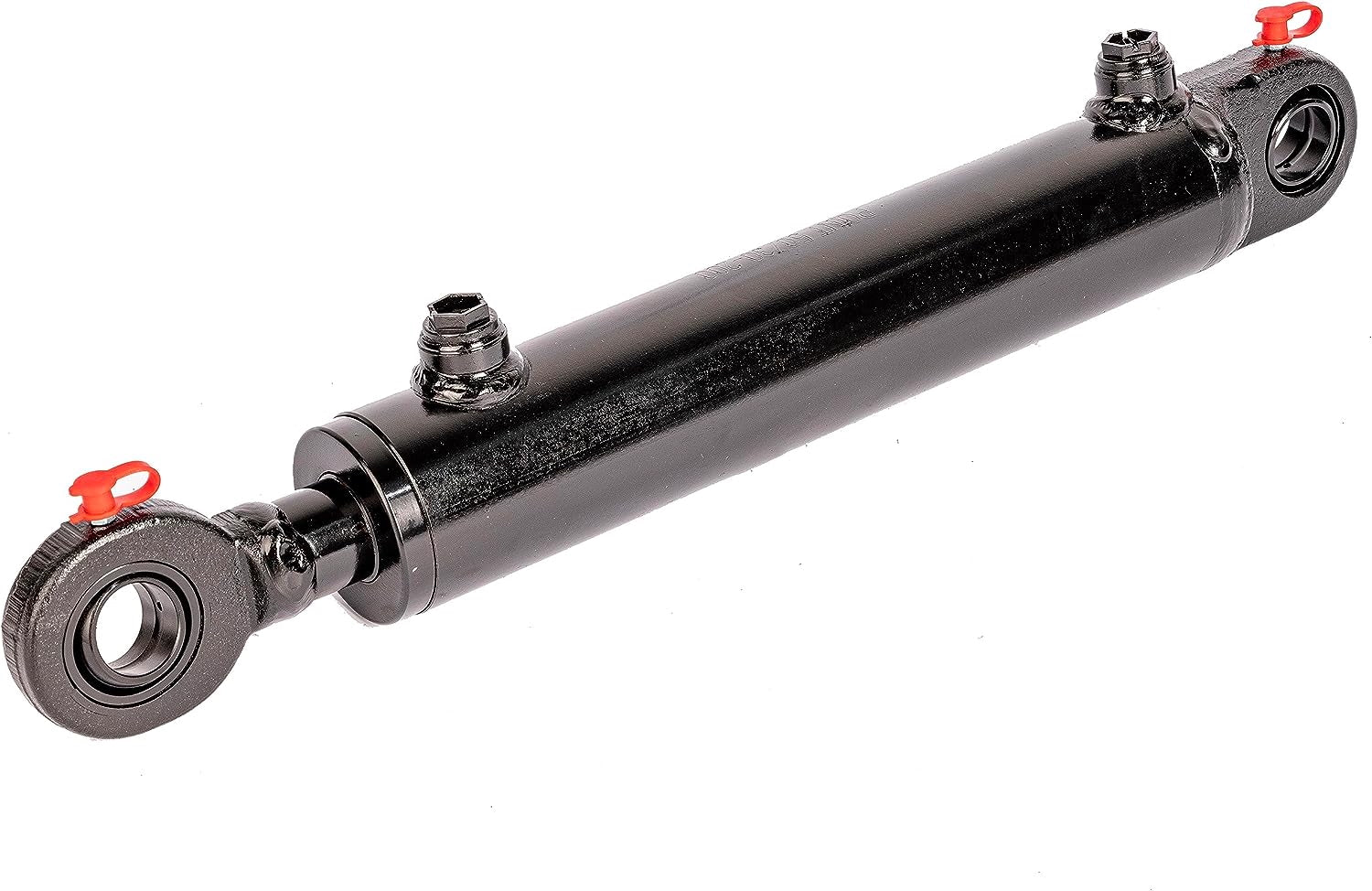

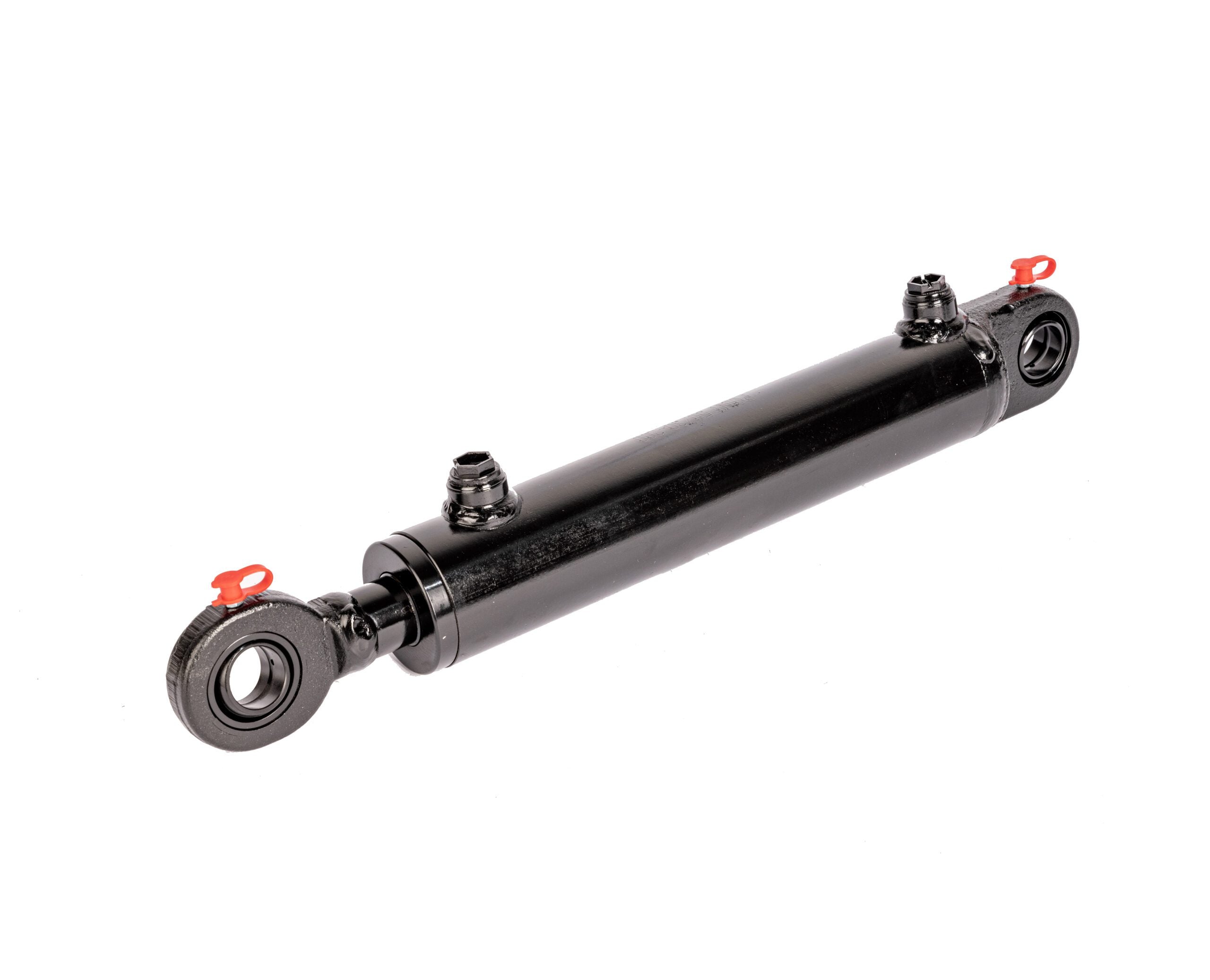

Doppelwirkender Hydraulikzylinder mit Gelenkauge (50/30)
CHF 145.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Doppelwirkender Hydraulikzylinder mit Gelenkauge (50/30)"
Dieser doppeltwirkende Hydraulikzylinder mit Gelenkaugen 50/30 ist ein starker und flexibel montierbarer Zylinder für hydraulische Druck- und Zugbewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern, Werkstätten und industriellen Hydrauliksystemen. Die Baugrösse 50/30 steht für einen Zylinderinnendurchmesser von 50 mm und eine Kolbenstange von 30 mm. Durch die Gelenkaugen mit sphärischen Lagern kann der Zylinder leichte Winkelbewegungen und kleine Fluchtungsfehler besser ausgleichen als ein starr montierter Zylinder.
Bei 180 bar liefert dieser Hydraulikzylinder ca. 3,60 Tonnen Druckkraft und ca. 2,30 Tonnen Zugkraft. Damit bietet die 50/30-Ausführung deutlich mehr Kraftreserven als kleinere Gelenkaugen-Zylinder, während die bewegliche Befestigung erhalten bleibt. Das macht den Zylinder geeignet für professionelle Anwendungen, bei denen Kraft, Stabilität und flexible Montage wichtig sind.
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen 50/30
Diese doppeltwirkende Ausführung ermöglicht eine kontrollierte Bewegung in beide Richtungen. Der Zylinder kann hydraulisch ausfahren und hydraulisch einfahren, wodurch er für Anwendungen geeignet ist, bei denen Druck- und Zugbewegungen kraftvoll, gleichmässig und zuverlässig ausgeführt werden müssen.
Die 50/30-Ausführung ist für Anwendungen gedacht, bei denen mehr Kraft benötigt wird als bei kleineren Zylindern, aber eine starre Befestigung nicht ideal ist. Die Gelenkaugen helfen, Winkelbewegungen auszugleichen und unerwünschte Spannungen auf Zylinder, Lagerpunkte, Bolzen und Befestigungsteile zu reduzieren.
Warum einen Hydraulikzylinder mit Gelenkaugen wählen?
Ein Hydraulikzylinder mit Gelenkaugen eignet sich, wenn sich die Befestigungspunkte während der Bewegung leicht verdrehen können oder nicht perfekt fluchten. Das Gelenkauge hilft, diese Bewegung auszugleichen, wodurch Verschleiss und mechanische Belastung in der Konstruktion reduziert werden können.
Diese Ausführung wird auch häufig als Hydraulikzylinder mit Gelenkkopf, Hydraulikzylinder mit Kugelgelenk oder Zylinder mit sphärischem Lager bezeichnet. Für mobile Maschinen, landwirtschaftliche Anwendungen, Baumaschinen, Anhänger und industrielle Anlagen ist dies eine praktische und langlebige Lösung.
Wichtige Vorteile dieses Hydraulikzylinders 50/30
Flexible Montage
Die Gelenkaugen gleichen leichte Winkelbewegungen und kleine Fluchtungsfehler aus.
Stärkere 50/30-Ausführung
Geeignet für mittlere bis schwerere Anwendungen mit höherem Kraftbedarf.
Zuverlässige Kraft
Liefert ca. 3,60 Tonnen Druckkraft und ca. 2,30 Tonnen Zugkraft bei 180 bar.
Doppeltwirkende Funktion
Für kontrollierte Druck- und Zugbewegungen, bei denen der Zylinder aktiv ausfährt und einfährt.
3/8" Anschlüsse
Geeignet für passende Hydraulikschläuche, Verschraubungen, Nippel und vorhandene Hydrauliksysteme.
Sofort einsatzbereit
Vollständig montiert und geeignet für Ersatz, Reparatur, Eigenbau und professionellen Einsatz.
Montiert mit Gelenkaugen für bewegliche Konstruktionen
Die Gelenkaugen mit sphärischen Lagern ermöglichen es dem Zylinder, kleine Winkelabweichungen auszugleichen. Das ist besonders wichtig bei Anwendungen, bei denen die Befestigungspunkte während der Bewegung nicht vollständig gerade zueinander stehen.
Im Vergleich zu starren Befestigungen kann diese Ausführung helfen, Verschleiss an Zylinder, Aufnahmepunkten und Verbindungselementen zu reduzieren. Dadurch wird die Lebensdauer der gesamten Konstruktion unterstützt, wenn der Zylinder korrekt montiert und innerhalb der technischen Grenzen verwendet wird.
Vollständig montiert und einsatzbereit
Dieser Hydraulikzylinder mit Gelenkaugen wird vollständig montiert geliefert und kann direkt in ein passendes Hydrauliksystem eingebaut werden. Die robuste Stahlkonstruktion, die hartverchromte Kolbenstange und das spezielle Kolbendesign mit Sicherungsring sorgen für zuverlässige Funktion bei regelmässigem und anspruchsvollem Einsatz.
Die schwarze Lackierung schützt den Zylinder bei Lagerung, Transport und normalem Einsatz. Kleine Lackkratzer durch Transport oder Lagerung können vorkommen und haben keinen Einfluss auf die technische Funktion des Zylinders.

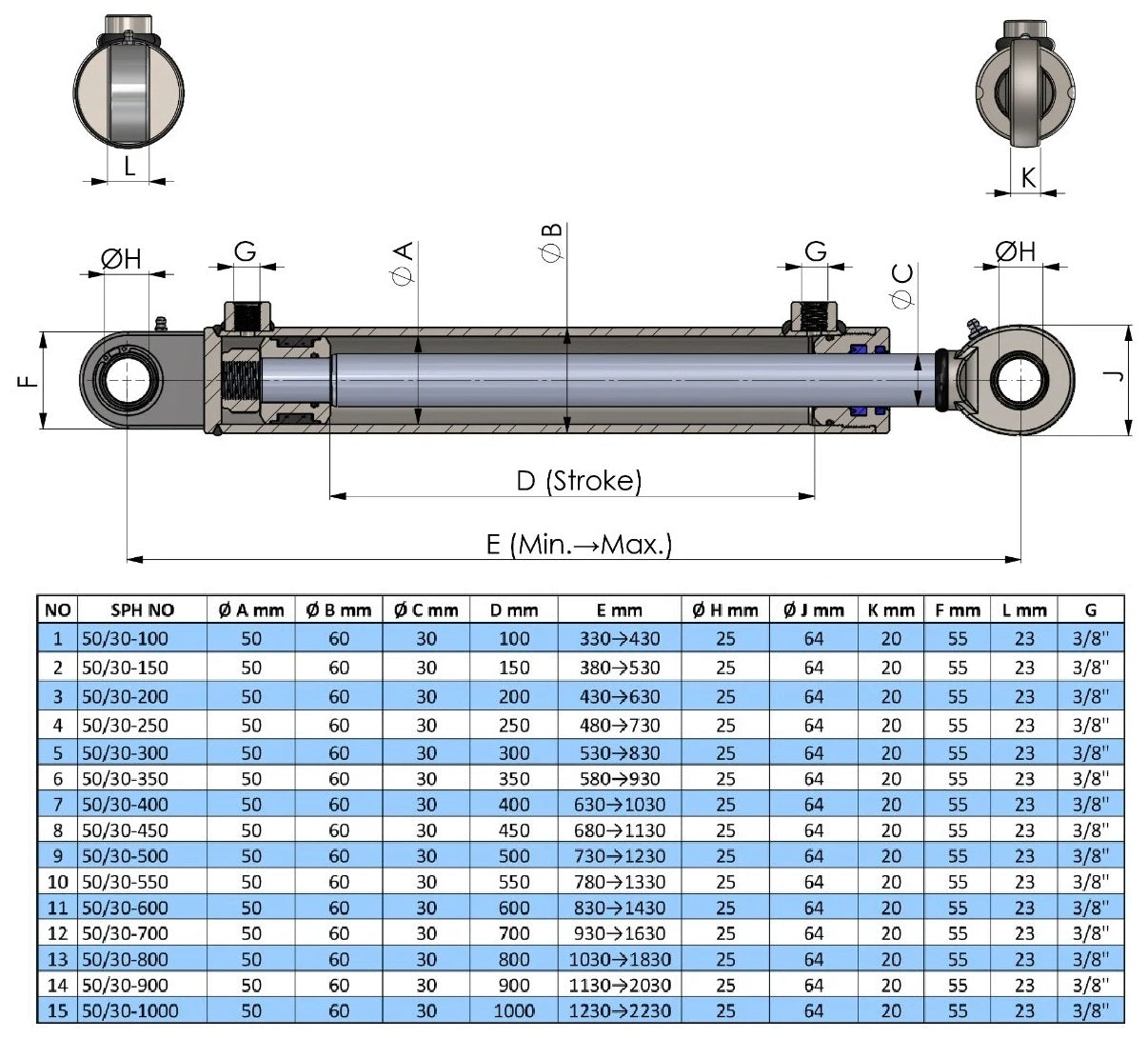

Technische Daten
Produkttyp
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen
Ausführung
Mit Gelenkaugen / sphärischen Lagern
Zylinderinnendurchmesser
50 mm
Kolbenstangendurchmesser
30 mm
Druckkraft
Ca. 3,60 Tonnen bei 180 bar
Zugkraft
Ca. 2,30 Tonnen bei 180 bar
Anschlüsse
3/8"
Betriebsdruck
Bis 180 bar
Maximaldruck
Bis 250 bar
Hydrauliköl
Mineralöl HLP ISO VG 32–46
Ölreinheit
ISO 4406 22/20/17 oder NAS 9
Max. Radialbelastung
10% der Axialkraft
Kolbenstange
Hartverchromt
Kolbendesign
Mit speziellem Sicherungsring
Oberfläche
Schwarz lackiert
Typische Anwendungsbereiche
Traktoren und Landmaschinen
Für Anbaugeräte, Verstelleinrichtungen und Hydraulikfunktionen mit beweglichen Befestigungspunkten.
Baumaschinen und Anhänger
Für Hydraulikbewegungen, bei denen leichte Winkelbewegungen oder Fluchtungsunterschiede entstehen können.
Werkstatt und Reparatur
Geeignet als Ersatzzylinder oder Reparaturlösung für vorhandene Hydrauliksysteme.
Industrie und Sonderbau
Für Anlagen, Sonderkonstruktionen und individuelle Hydrauliklösungen.
Worauf sollten Sie vor dem Kauf achten?
Prüfen Sie immer, ob Hublänge, Einbaulänge, Befestigungsmass, Bolzendurchmesser, 3/8" Anschluss, Betriebsdruck und Maximaldruck zu Ihrer Anwendung passen. Beachten Sie auch die maximale Radialbelastung: Sie beträgt 10% der Axialkraft.
Ausrichtung prüfen
Gelenkaugen gleichen kleine Winkelabweichungen aus, die Konstruktion sollte jedoch technisch sauber ausgerichtet bleiben.
Kraft und Belastung prüfen
Vergleichen Sie Druckkraft, Zugkraft und Radialbelastung mit den Anforderungen Ihrer Maschine.
Sauberes Öl verwenden
Für eine lange Lebensdauer ist sauberes Hydrauliköl nach der richtigen Spezifikation wichtig.
Bei Schweissarbeiten schützen
Schützen Sie den Zylinder immer vor Schweissspritzern, Schleifstaub und Schmutz während der Montage.
Wichtige Anwendungshinweise
Die angegebenen Druck- und Zugkräfte sind Richtwerte bei 180 bar. Werte können je nach Öl, Temperatur und Hydrauliksystem variieren. Kleine Lackkratzer durch Lagerung oder Transport können vorkommen und stellen keinen technischen Mangel dar.
Geeignet für Traktoren, Landmaschinen und Baumaschinen
Dieser Hydraulikzylinder mit Gelenkaugen 50/30 eignet sich für Anwendungen, bei denen eine stabile Kraftübertragung mit beweglicher Befestigung kombiniert werden muss. Typische Einsatzbereiche sind Traktoren, Landmaschinen, Baumaschinen, Anhänger, Werkstattlösungen und industrielle Hydraulikanlagen.
Durch die stärkere 50/30-Baugrösse ist dieser doppeltwirkende Hydraulikzylinder besonders interessant für mittlere bis anspruchsvollere Anwendungen. Er bietet mehr Kraftreserven als kleinere Varianten und bleibt dank der Gelenkaugen flexibel montierbar.
Passendes Zubehör und weitere Hydraulikzylinder
Für Montage oder Wartung können zusätzliche Hydraulikschläuche, Verschraubungen, Nippel oder Reparaturteile benötigt werden. Passende Komponenten finden Sie in der Kategorie Hydraulikzylinder Zubehör und Ausrüstung.
Weitere Ausführungen mit Gelenkaugen finden Sie in der Kollektion Hydraulikzylinder mit Gelenkaugen. Die komplette Übersicht finden Sie in der Hauptkategorie Hydraulikzylinder.
Doppeltwirkenden Hydraulikzylinder mit Gelenkaugen 50/30 online kaufen
Wählen Sie diesen starken und flexibel montierbaren Hydraulikzylinder mit Gelenkaugen 50/30 für zuverlässige Bewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern und industriellen Anwendungen. Eine robuste Lösung mit guter Qualität, schneller Lieferung und ausgezeichnetem Preis-Leistungs-Verhältnis.
