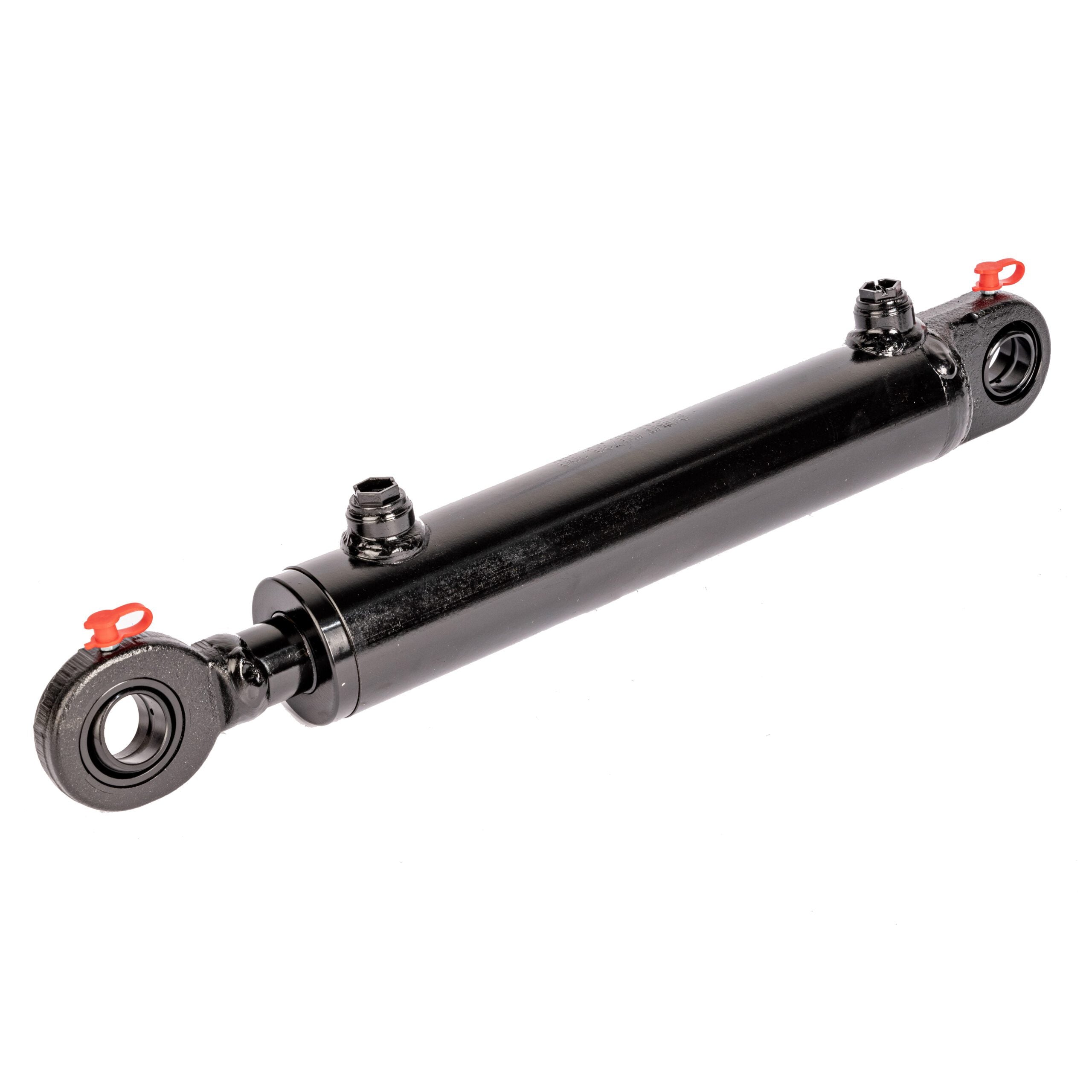

Doppelwirkender Hydraulikzylinder mit Gelenkauge (70/40)
CHF 185.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Doppelwirkender Hydraulikzylinder mit Gelenkauge (70/40)"
Dieser doppeltwirkende Hydraulikzylinder mit Gelenkaugen 70/40 ist ein kraftvoller und flexibel montierbarer Zylinder für schwere Hydraulikanwendungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern, Werkstätten und industriellen Hydrauliksystemen. Die Baugrösse 70/40 steht für einen Zylinderinnendurchmesser von 70 mm und eine Kolbenstange von 40 mm. Durch die Gelenkaugen mit sphärischen Lagern kann der Zylinder leichte Winkelbewegungen und kleine Fluchtungsfehler besser ausgleichen als ein starr montierter Zylinder.
Bei 180 bar liefert dieser Hydraulikzylinder ca. 7,00 Tonnen Druckkraft und ca. 4,70 Tonnen Zugkraft. Damit eignet sich die 70/40-Ausführung für robuste Maschinen und Konstruktionen, bei denen hohe Kraft, stabile Führung und bewegliche Befestigung kombiniert werden müssen.
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen 70/40
Diese doppeltwirkende Ausführung ermöglicht eine kontrollierte Bewegung in beide Richtungen. Der Zylinder kann hydraulisch ausfahren und hydraulisch einfahren, wodurch er für Anwendungen geeignet ist, bei denen Druck- und Zugbewegungen kraftvoll, gleichmässig und zuverlässig ausgeführt werden müssen.
Die 70/40-Baugrösse bietet hohe Kraftreserven für schwere Anwendungen. Die integrierten Gelenkaugen ermöglichen dabei eine flexible Montage und helfen, unerwünschte Spannungen auf Zylinder, Lagerpunkte, Bolzen und Befestigungsteile zu reduzieren.
Warum einen Hydraulikzylinder mit Gelenkaugen wählen?
Ein Hydraulikzylinder mit Gelenkaugen eignet sich, wenn sich die Befestigungspunkte während der Bewegung leicht verdrehen können oder nicht perfekt fluchten. Das Gelenkauge hilft, diese Bewegung auszugleichen, wodurch Verschleiss und mechanische Belastung in der Konstruktion reduziert werden können.
Diese Ausführung wird auch häufig als Hydraulikzylinder mit Gelenkkopf, Hydraulikzylinder mit Kugelgelenk oder Zylinder mit sphärischem Lager bezeichnet. Für schwere mobile Maschinen, landwirtschaftliche Anwendungen, Baumaschinen, Anhänger und industrielle Anlagen ist dies eine praktische und langlebige Lösung.
Wichtige Vorteile dieses Hydraulikzylinders 70/40
Hohe Druckkraft
Liefert ca. 7,00 Tonnen Druckkraft bei 180 bar für schwere Hydraulikanwendungen.
Starke Zugkraft
Liefert ca. 4,70 Tonnen Zugkraft bei 180 bar für kontrollierte Rückbewegungen.
Robuste 70/40-Ausführung
Geeignet für Anwendungen, bei denen kleinere Gelenkaugen-Zylinder nicht genügend Kraft bieten.
Flexible Montage
Die Gelenkaugen gleichen leichte Winkelbewegungen und kleine Fluchtungsfehler aus.
Doppeltwirkende Funktion
Für kontrollierte Druck- und Zugbewegungen, bei denen der Zylinder aktiv ausfährt und einfährt.
Sofort einsatzbereit
Vollständig montiert und geeignet für Ersatz, Reparatur, Eigenbau und professionellen Einsatz.
Montiert mit Gelenkaugen für schwere bewegliche Konstruktionen
Die Gelenkaugen mit sphärischen Lagern ermöglichen es dem Zylinder, kleine Winkelabweichungen auszugleichen. Das ist besonders wichtig bei schweren Anwendungen, bei denen die Befestigungspunkte während der Bewegung nicht vollständig gerade zueinander stehen.
Im Vergleich zu starren Befestigungen kann diese Ausführung helfen, Verschleiss an Zylinder, Aufnahmepunkten und Verbindungselementen zu reduzieren. Dadurch wird die Lebensdauer der gesamten Konstruktion unterstützt, wenn der Zylinder korrekt montiert und innerhalb der technischen Grenzen verwendet wird.
Vollständig montiert und einsatzbereit
Dieser Hydraulikzylinder mit Gelenkaugen wird vollständig montiert geliefert und kann direkt in ein passendes Hydrauliksystem eingebaut werden. Die robuste Stahlkonstruktion, die hartverchromte Kolbenstange und das spezielle Kolbendesign mit Sicherungsring sorgen für zuverlässige Funktion bei regelmässigem und anspruchsvollem Einsatz.
Die schwarze Lackierung schützt den Zylinder bei Lagerung, Transport und normalem Einsatz. Kleine Lackkratzer durch Transport oder Lagerung können vorkommen und haben keinen Einfluss auf die technische Funktion des Zylinders.

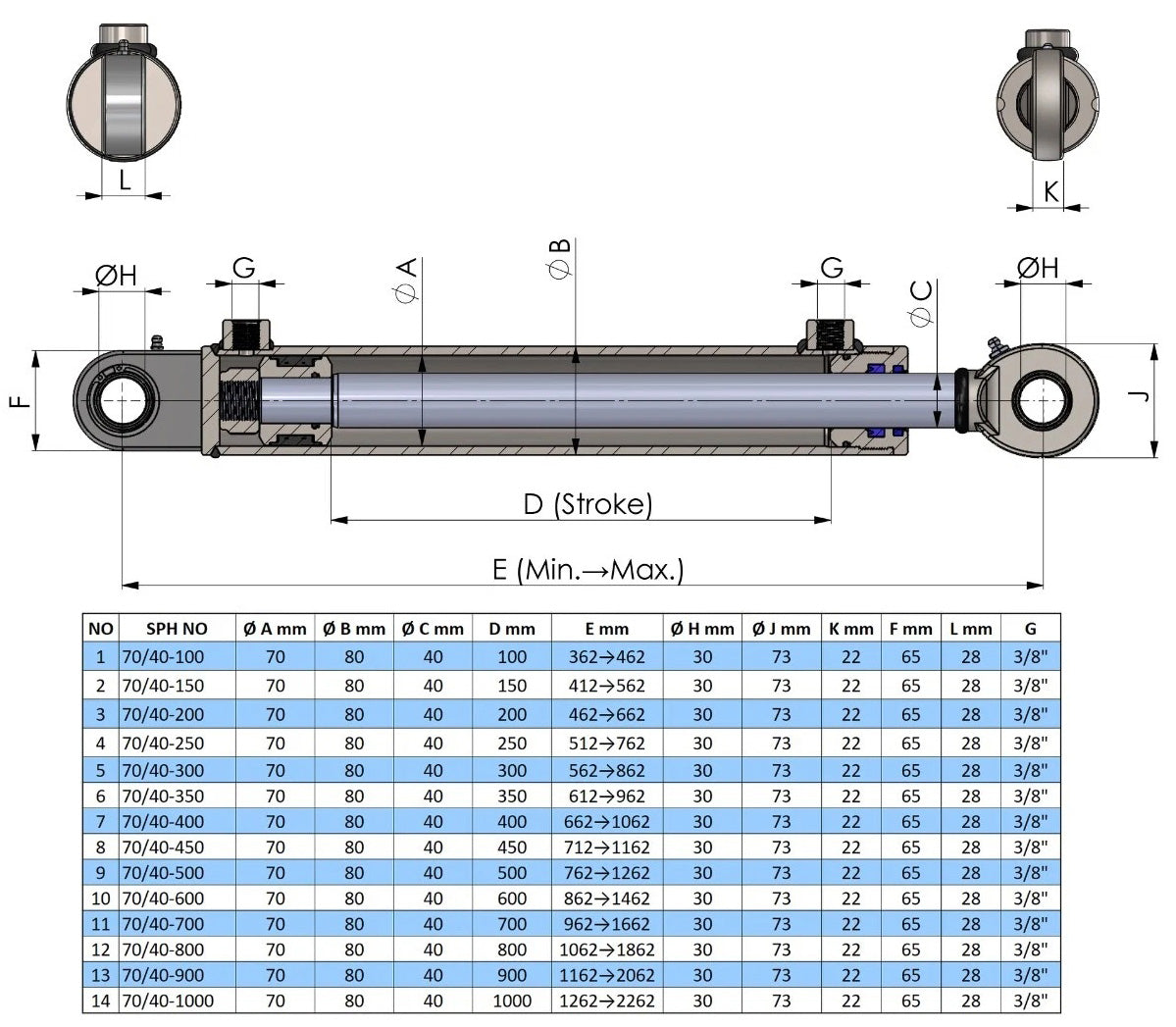

Technische Daten
Produkttyp
Doppeltwirkender Hydraulikzylinder mit Gelenkaugen
Ausführung
Mit Gelenkaugen / sphärischen Lagern
Zylinderinnendurchmesser
70 mm
Kolbenstangendurchmesser
40 mm
Druckkraft
Ca. 7,00 Tonnen bei 180 bar
Zugkraft
Ca. 4,70 Tonnen bei 180 bar
Anschlüsse
3/8"
Betriebsdruck
Bis 180 bar
Maximaldruck
Bis 250 bar
Hydrauliköl
Mineralöl HLP ISO VG 32–46
Ölreinheit
ISO 4406 22/20/17 oder NAS 9
Max. Radialbelastung
10% der Axialkraft
Kolbenstange
Hartverchromt
Kolbendesign
Mit speziellem Sicherungsring
Oberfläche
Schwarz lackiert
Typische Anwendungsbereiche
Traktoren und Landmaschinen
Für Anbaugeräte, Verstelleinrichtungen und Hydraulikfunktionen mit hohem Kraftbedarf.
Baumaschinen und Anhänger
Für schwere Hydraulikbewegungen, bei denen Kraft und flexible Befestigung wichtig sind.
Werkstatt und Reparatur
Geeignet als Ersatzzylinder oder Reparaturlösung für robuste Hydrauliksysteme.
Industrie und Sonderbau
Für industrielle Anlagen, Sonderkonstruktionen und individuelle Hydrauliklösungen mit hoher Belastung.
Worauf sollten Sie vor dem Kauf achten?
Prüfen Sie immer, ob Hublänge, Einbaulänge, Befestigungsmass, Bolzendurchmesser, 3/8" Anschluss, Betriebsdruck und Maximaldruck zu Ihrer Anwendung passen. Beachten Sie auch die maximale Radialbelastung: Sie beträgt 10% der Axialkraft.
Ausrichtung prüfen
Gelenkaugen gleichen kleine Winkelabweichungen aus, die Konstruktion sollte jedoch technisch sauber ausgerichtet bleiben.
Kraft und Belastung prüfen
Vergleichen Sie ca. 7,00 Tonnen Druckkraft, ca. 4,70 Tonnen Zugkraft und Radialbelastung mit den Anforderungen Ihrer Maschine.
Baugrösse prüfen
Die 70/40-Ausführung ist leistungsstark; prüfen Sie immer, ob Hub, Einbaulänge und Befestigung zur Maschine passen.
Bei Schweissarbeiten schützen
Schützen Sie den Zylinder immer vor Schweissspritzern, Schleifstaub und Schmutz während der Montage.
Wichtige Anwendungshinweise
Die angegebenen Druck- und Zugkräfte sind Richtwerte bei 180 bar. Werte können je nach Öl, Temperatur und Hydrauliksystem variieren. Kleine Lackkratzer durch Lagerung oder Transport können vorkommen und stellen keinen technischen Mangel dar.
Geeignet für Traktoren, Landmaschinen und Baumaschinen
Dieser Hydraulikzylinder mit Gelenkaugen 70/40 eignet sich für Anwendungen, bei denen hohe Druck- und Zugkraft mit beweglicher Befestigung kombiniert werden müssen. Typische Einsatzbereiche sind Traktoren, Landmaschinen, Baumaschinen, Anhänger, Werkstattlösungen und industrielle Hydraulikanlagen.
Durch die kräftige 70/40-Baugrösse ist dieser doppeltwirkende Hydraulikzylinder besonders interessant für robuste Maschinen, bei denen starke Leistung, zuverlässige Bewegung und flexible Montage über Gelenkaugen gefragt sind.
Passendes Zubehör und weitere Hydraulikzylinder
Für Montage oder Wartung können zusätzliche Hydraulikschläuche, Verschraubungen, Nippel oder Reparaturteile benötigt werden. Passende Komponenten finden Sie in der Kategorie Hydraulikzylinder Zubehör und Ausrüstung.
Weitere Ausführungen mit Gelenkaugen finden Sie in der Kollektion Hydraulikzylinder mit Gelenkaugen. Die komplette Übersicht finden Sie in der Hauptkategorie Hydraulikzylinder.
Doppeltwirkenden Hydraulikzylinder mit Gelenkaugen 70/40 online kaufen
Wählen Sie diesen kraftvollen und flexibel montierbaren Hydraulikzylinder mit Gelenkaugen 70/40 für zuverlässige Bewegungen in Traktoren, Landmaschinen, Baumaschinen, Anhängern und industriellen Anwendungen. Eine starke Lösung mit hoher Druck- und Zugkraft, schneller Lieferung und ausgezeichnetem Preis-Leistungs-Verhältnis.
