Einfachwirkende Hydraulische Handpumpe mit Tank und 3/8" Anschlüssen
CHF 95.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Einfachwirkende Hydraulische Handpumpe mit Tank und 3/8" Anschlüssen"
Diese einfachwirkende hydraulische Handpumpe mit Tank ist eine robuste manuelle Lösung für Hydraulikzylinder, Hebesysteme, Werkstattpressen, Wartung und mobile Hydraulikanwendungen. Sie ist mit verschiedenen Fördervolumen und Tankgrössen erhältlich und eignet sich ideal, wenn Hydraulikdruck ohne Strom, Druckluft oder Motorantrieb aufgebaut werden soll.
Je nach Ausführung ist die Handpumpe mit 12cc, 25cc oder 45cc Fördervolumen pro Pumpbewegung erhältlich. In Kombination mit einem integrierten 1L, 3L oder 5L Tank kann die passende Variante anhand des benötigten Ölvolumens, der Zylindergrösse, der gewünschten Bediengeschwindigkeit und der Druckanforderung ausgewählt werden.
Einfachwirkende Hydraulik Handpumpe mit Tank

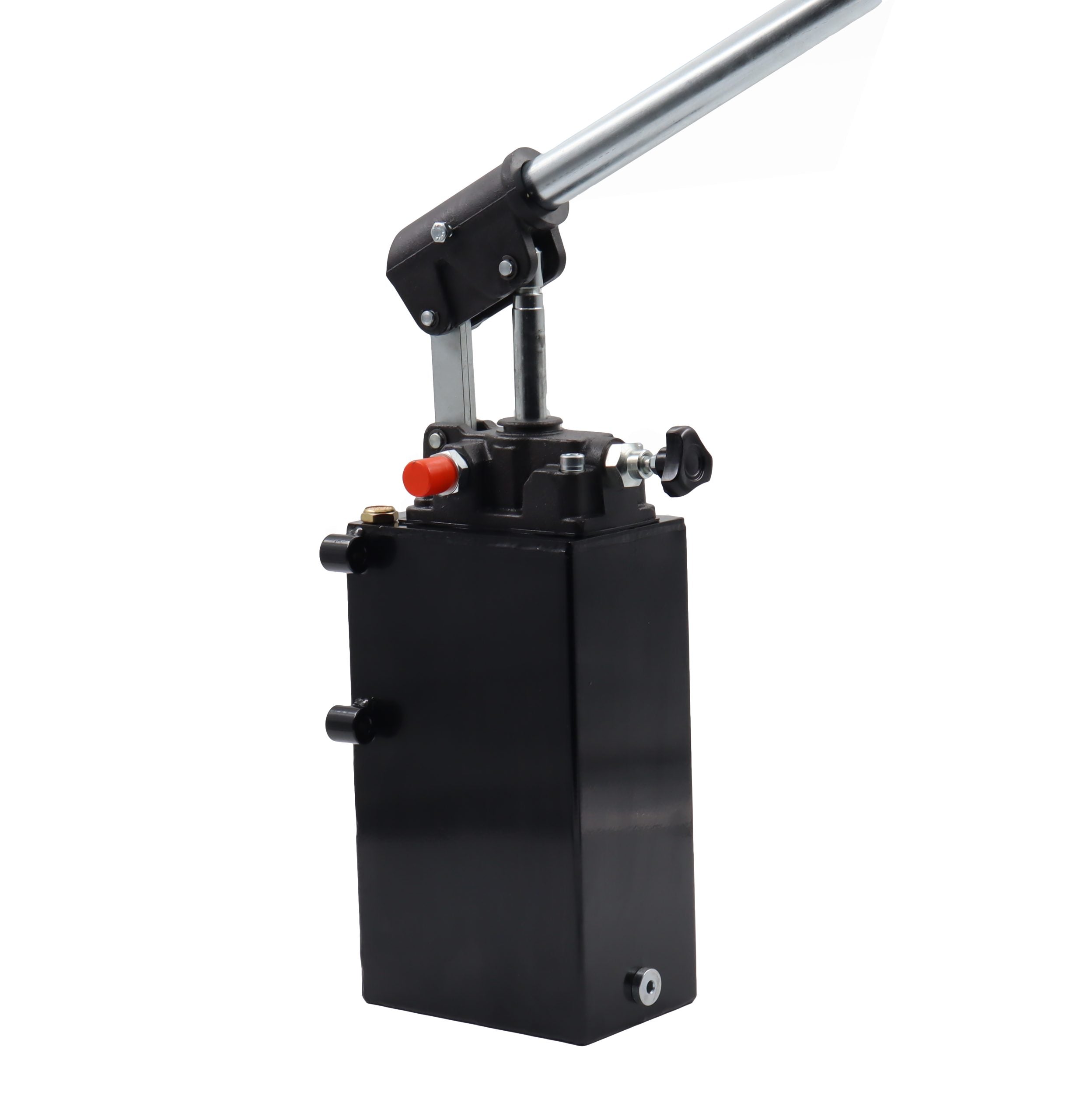

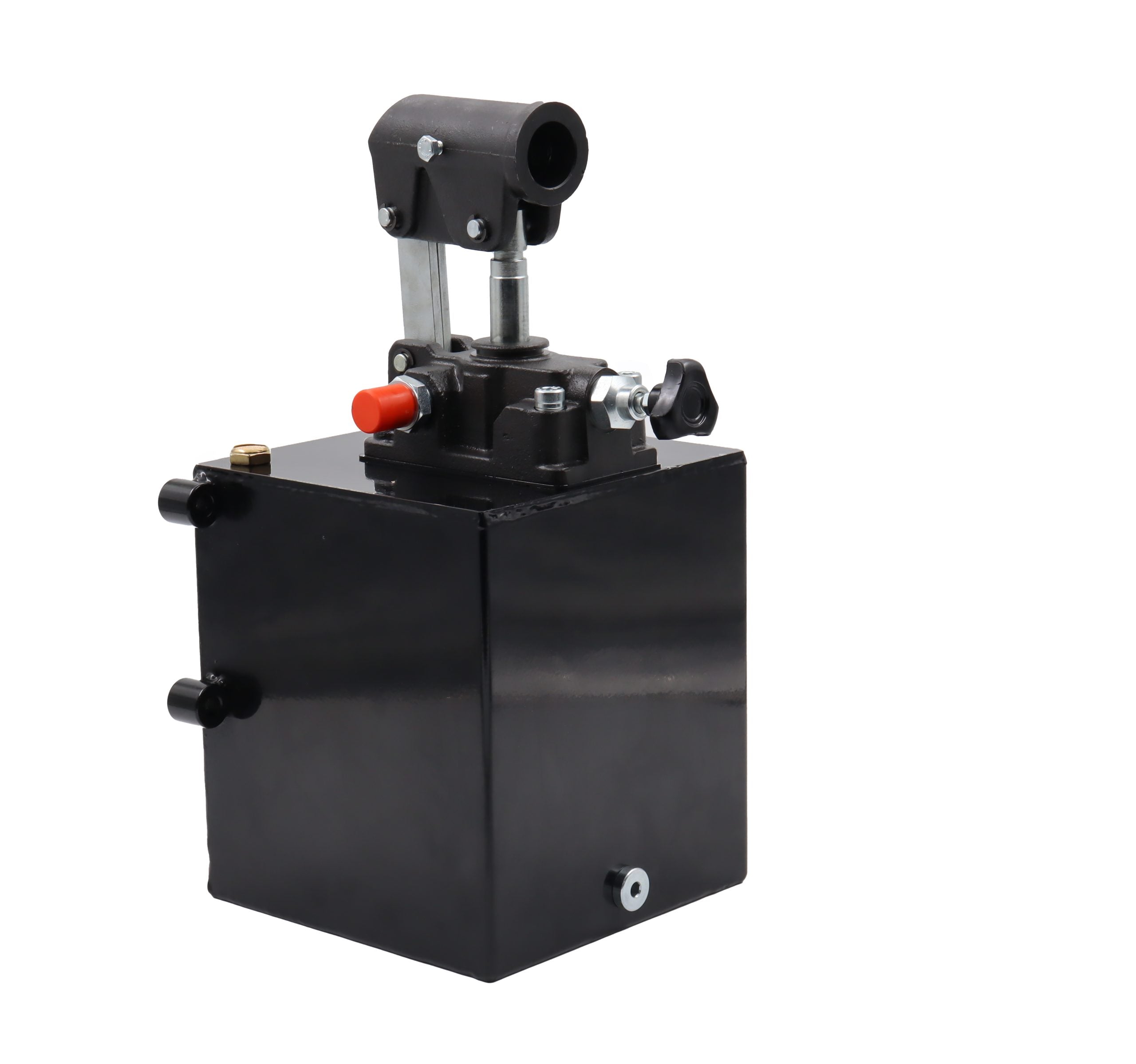

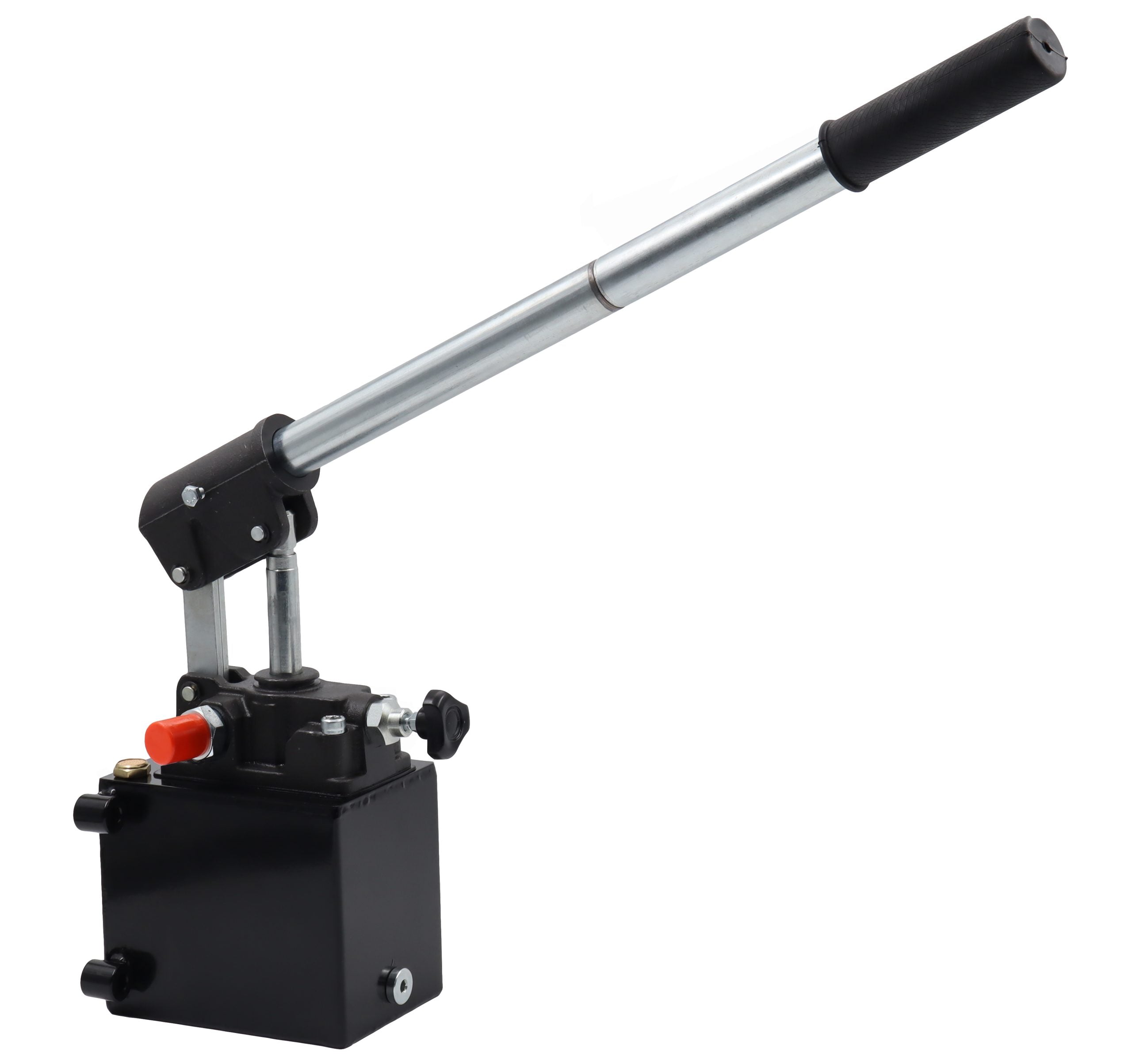

Die Handpumpe wird manuell über einen Stahlhebel mit Kunststoffgriff bedient. Das Hydrauliköl wird aus dem integrierten Tank über den Druckanschluss zum einfachwirkenden Hydraulikzylinder gefördert. Der Zylinder fährt durch den aufgebauten Druck aus; die Rückbewegung erfolgt je nach Anwendung durch Eigengewicht, Last oder Federkraft.
Durch den integrierten Öltank ist diese Ausführung besonders praktisch für kompakte Hydrauliksysteme, mobile Anwendungen, Notbedienungen und Serviceeinsätze. Der Druckanschluss ist als G3/8" BSP ausgeführt; der Tankanschluss ist laut Zeichnung als G1/4 angegeben.
Manuelle Hydrauliklösung ohne Strom oder Druckluft
Diese einfachwirkende Handpumpe ist für Anwendungen geeignet, bei denen ein Hydraulikzylinder manuell ausgefahren werden soll. Sie eignet sich für Werkstatt, Landwirtschaft, Industrie, Maschinenwartung, mobile Hydraulik und hydraulische Notbedienungen.
Verfügbare Varianten
Diese einfachwirkende hydraulische Handpumpe ist in mehreren Kombinationen aus Fördervolumen und Tankgrösse erhältlich. So kann die Pumpe passend zum benötigten Ölvolumen, zur Zylindergrösse und zur gewünschten Bediengeschwindigkeit ausgewählt werden.
12cc mit Tank
Für Anwendungen, bei denen eine feinere Dosierung und kontrollierte Bedienung wichtig sind.
Max. Druck: 300 bar / 4400 psi
Optimaler Druck: 160 bar / 2300 psi
25cc mit Tank
Eine ausgewogene Allround-Variante für viele Standardanwendungen.
Max. Druck: 160 bar / 2300 psi
Optimaler Druck: 80 bar / 1200 psi
45cc mit Tank
Fördert mehr Öl pro Pumpbewegung und ist sinnvoll, wenn ein schnellerer Hub gewünscht ist.
Max. Druck: 90 bar / 1300 psi
Optimaler Druck: 45 bar / 700 psi
- 12cc einfachwirkend mit 1L, 3L oder 5L Tank
- 25cc einfachwirkend mit 1L, 3L oder 5L Tank
- 45cc einfachwirkend mit 1L, 3L oder 5L Tank
- Druckanschluss: G3/8" BSP
- Anschluss am Tank: G1/4 laut Zeichnung
- Stahlhebel mit Kunststoffgriff
- Hebellänge: ca. 545 mm laut Zeichnung
Robuste Ausführung für manuelle Hydrauliksysteme
Der Gusskörper, die hochfesten geschliffenen und verchromten Stahlstangen sowie die stabile Tankausführung machen diese Handpumpe zu einer zuverlässigen Lösung für wiederholte Einsätze. Sie eignet sich für Werkstattpressen, Hebesysteme, landwirtschaftliche Maschinen, Wartungsarbeiten, Prüfaufgaben und hydraulische Notanwendungen.
Technische Daten
Produkttyp
Einfachwirkende hydraulische Handpumpe mit Tank
Funktion
Einfachwirkend
Verfügbare Fördervolumen
12cc, 25cc, 45cc
Fördervolumen pro Pumpbewegung
12 cm³ / 0.7 in³, 25 cm³ / 1.5 in³, 45 cm³ / 2.7 in³
Verfügbare Tankgrössen
1L, 3L, 5L
Druckanschluss
G3/8" BSP
Tankanschluss laut Zeichnung
G1/4
Hebel
Stahlhebel mit Kunststoffgriff
Hebellänge
Ca. 545 mm laut Zeichnung

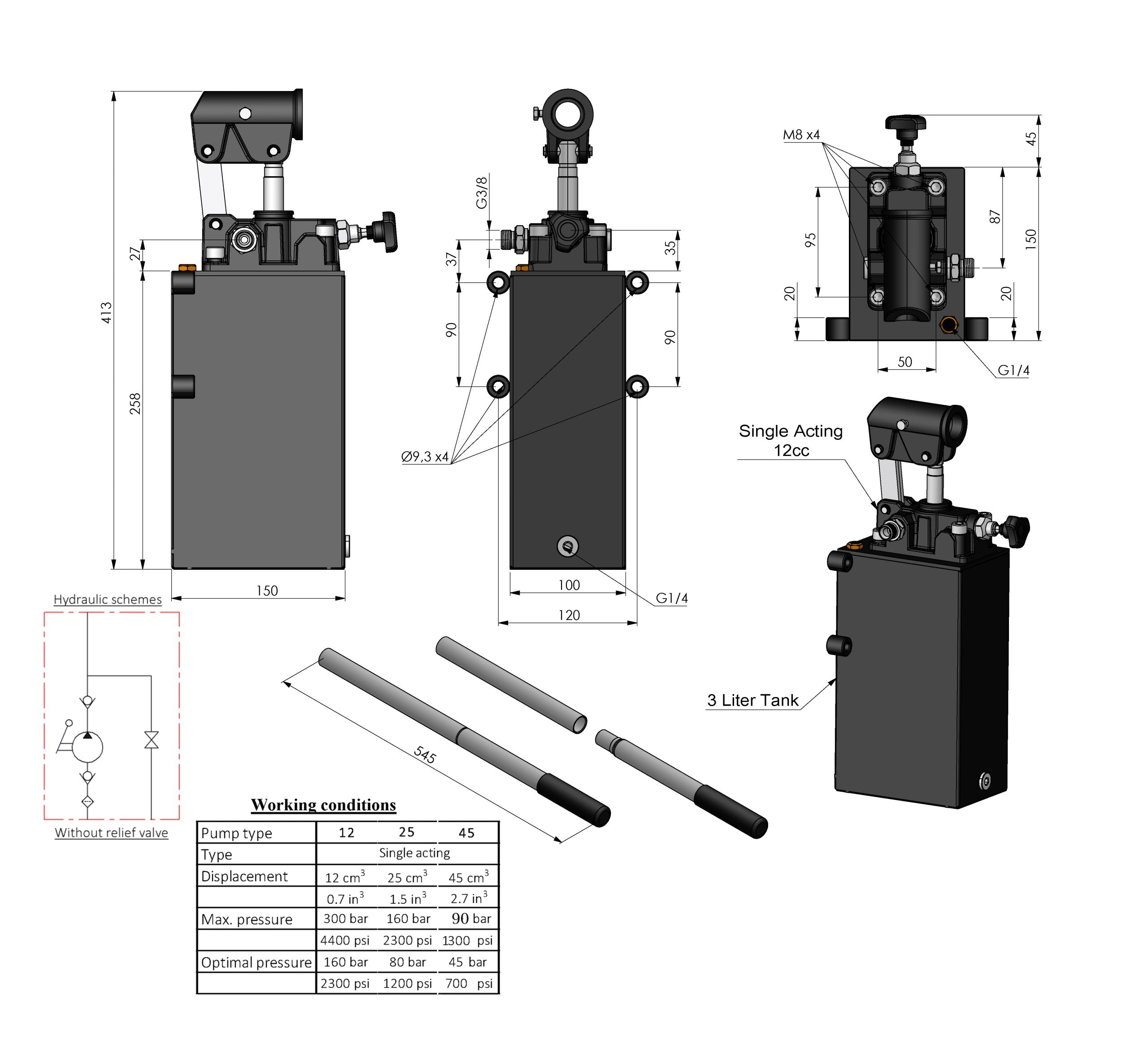

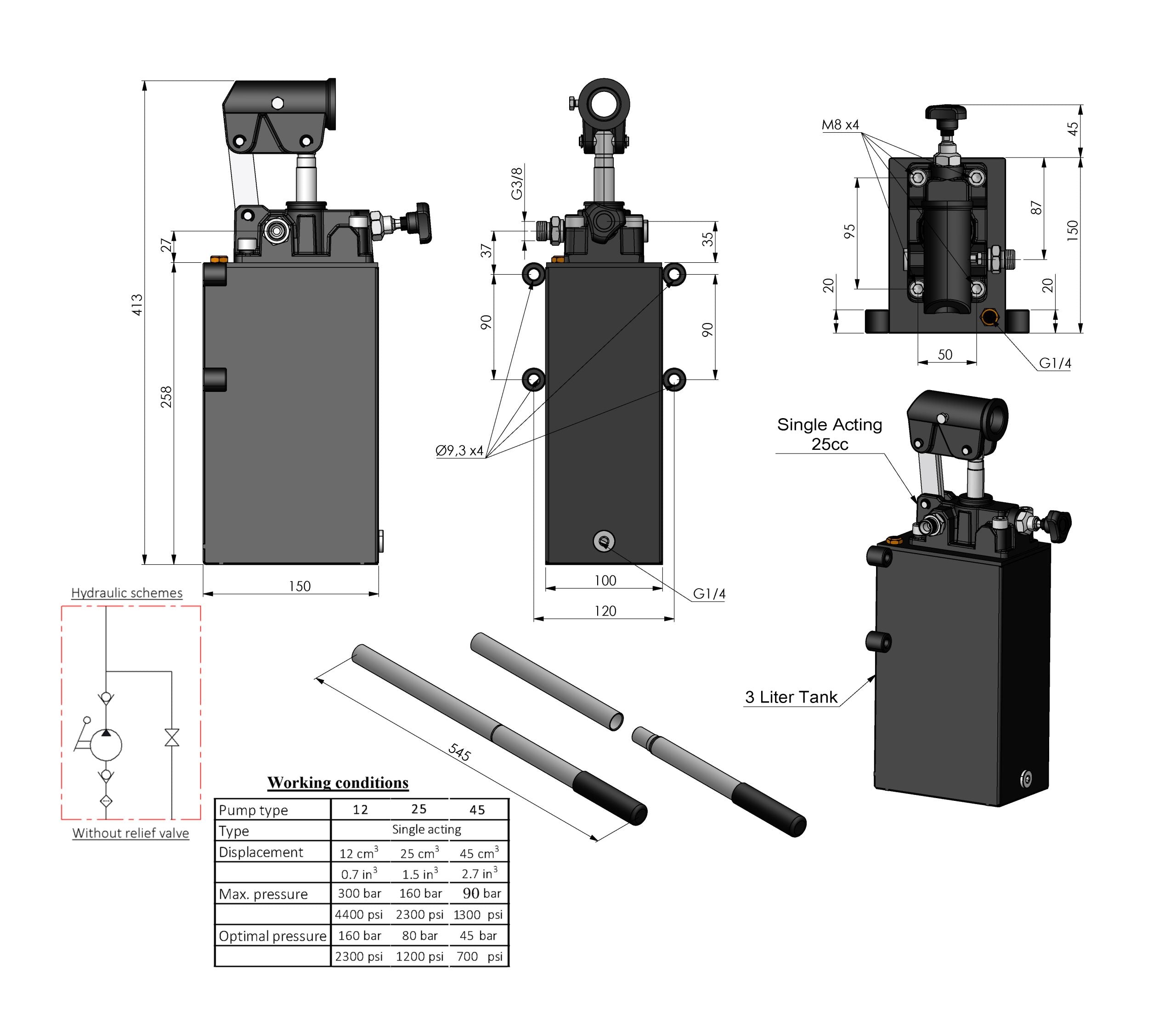

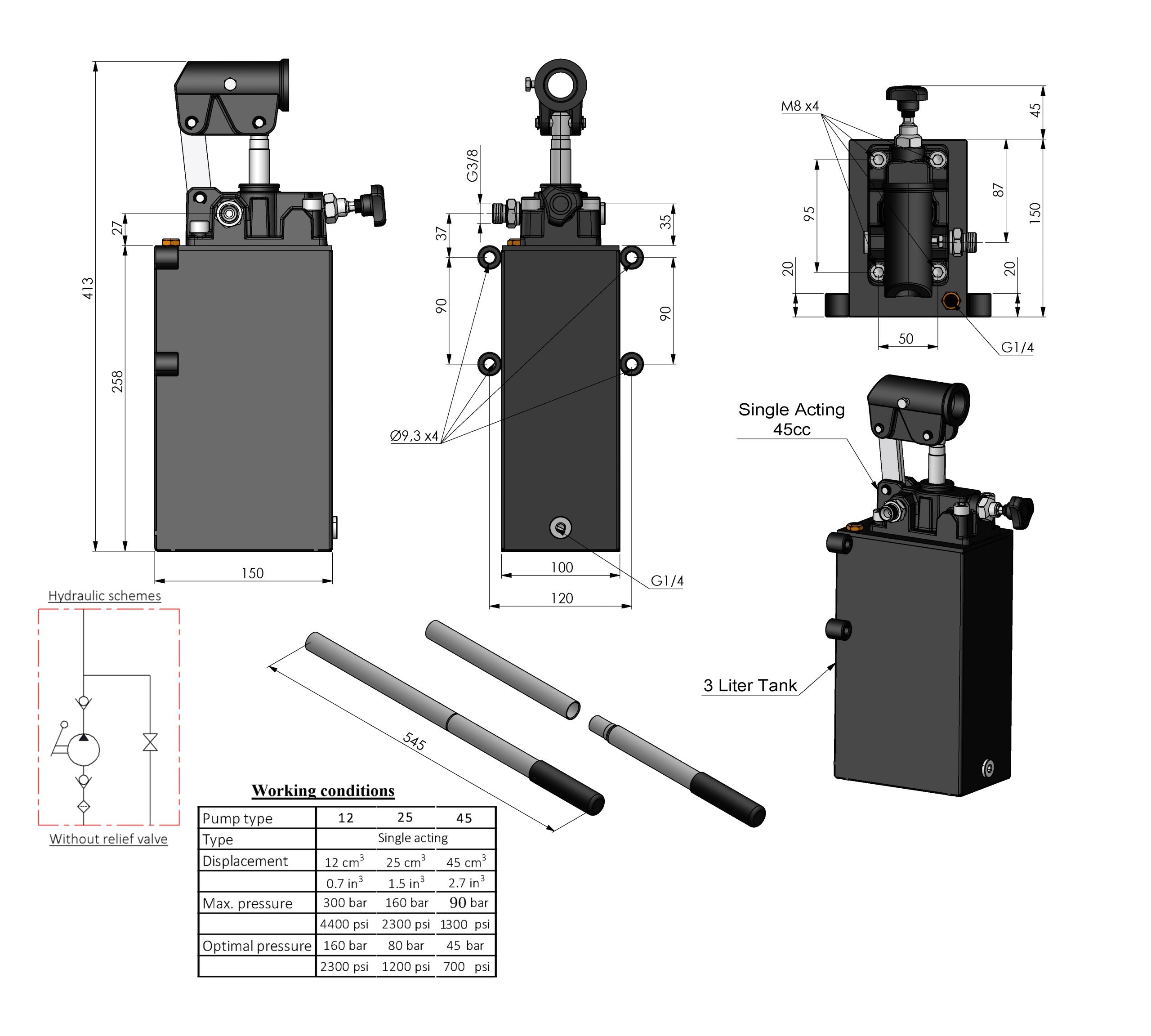

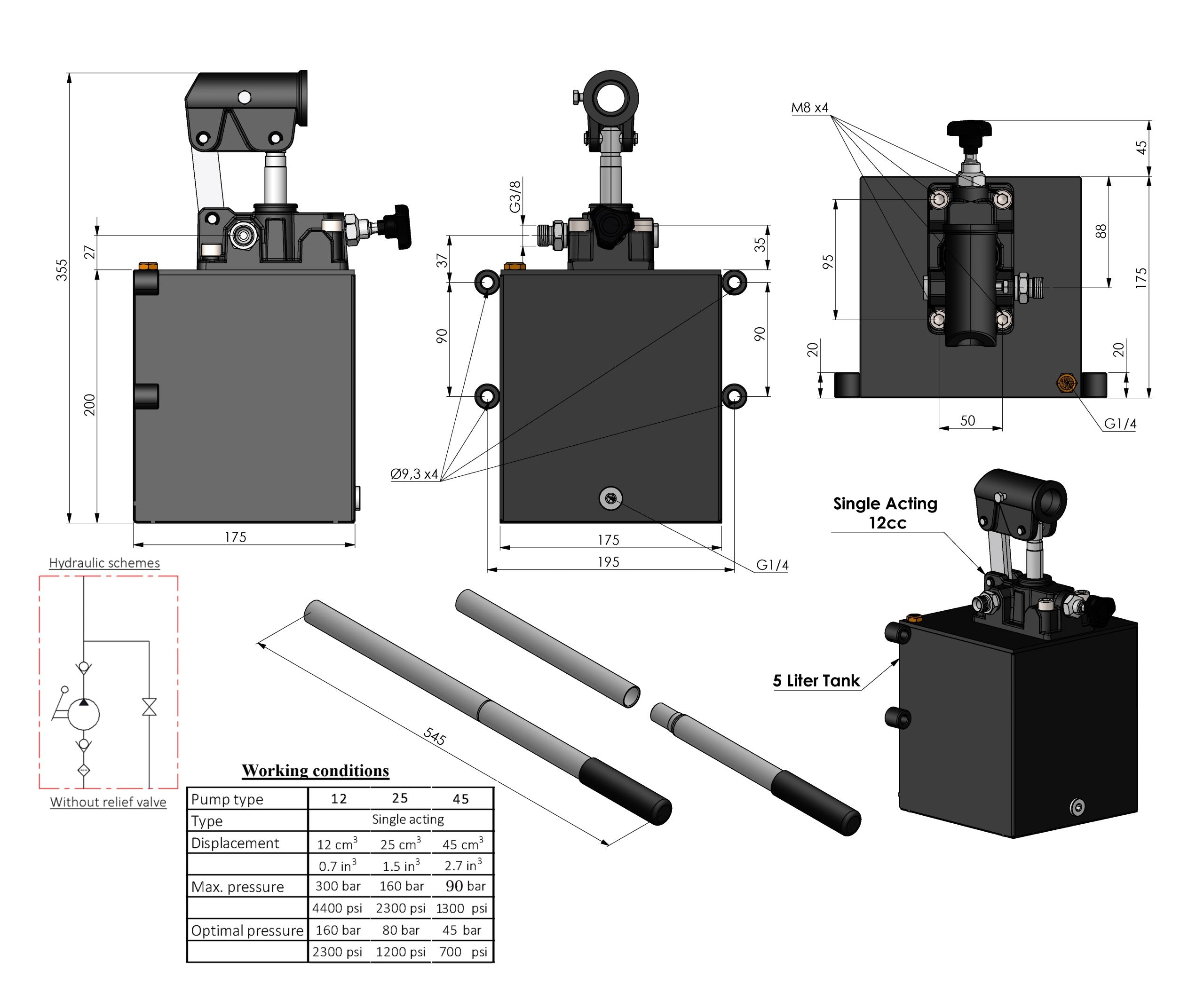

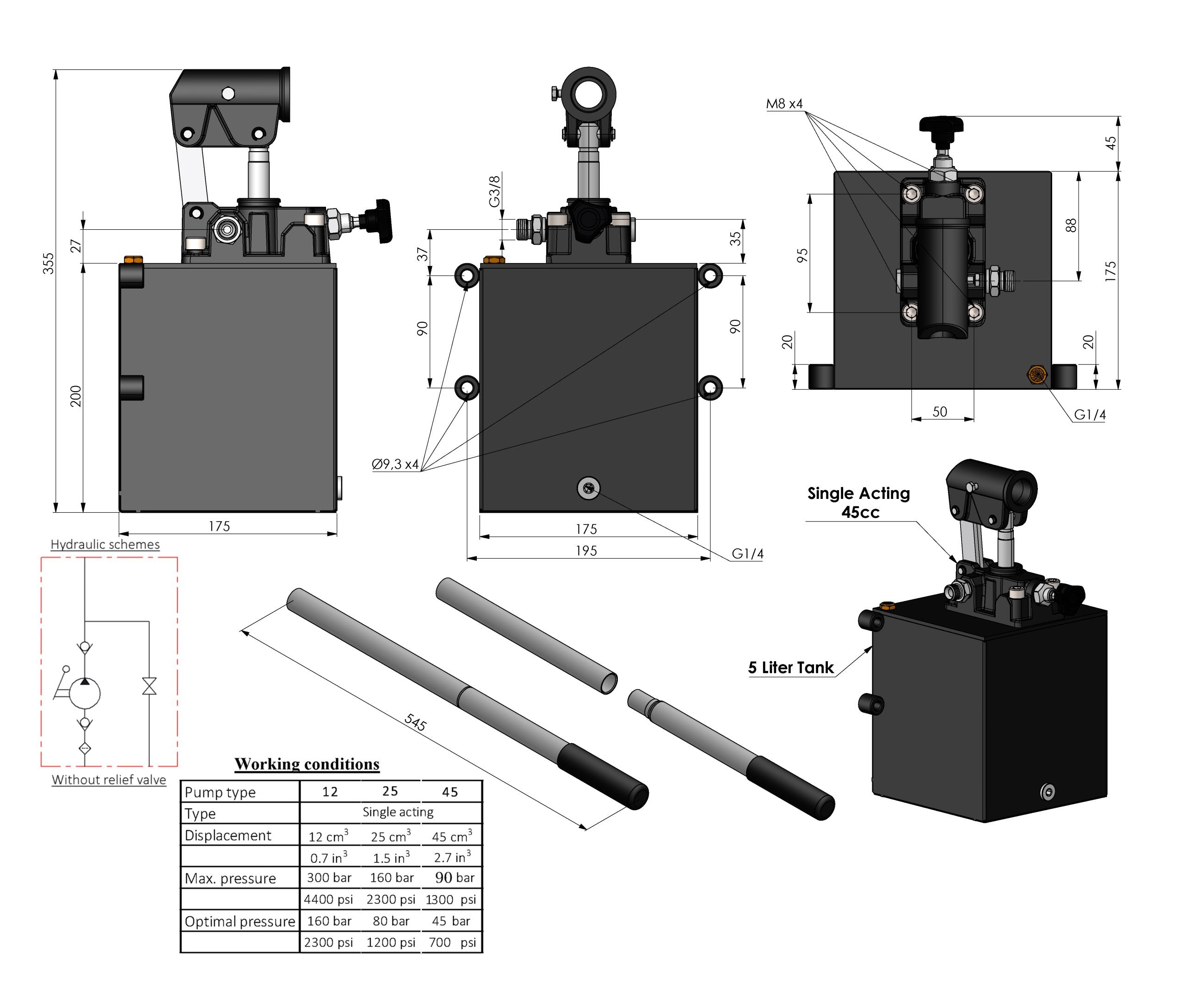

Druckwerte laut Zeichnung
Die folgenden Druckwerte stammen aus den technischen Angaben der Zeichnung. Wählen Sie die passende Ausführung immer anhand des benötigten Fördervolumens, der Tankgrösse und der Druckanforderung Ihres Hydrauliksystems.
| Pumpentyp | Fördervolumen | Max. Druck | Optimaler Druck |
|---|---|---|---|
| 12cc | 12 cm³ / 0.7 in³ | 300 bar / 4400 psi | 160 bar / 2300 psi |
| 25cc | 25 cm³ / 1.5 in³ | 160 bar / 2300 psi | 80 bar / 1200 psi |
| 45cc | 45 cm³ / 2.7 in³ | 90 bar / 1300 psi | 45 bar / 700 psi |
Hinweis: Das Hydraulikschema in der Zeichnung ist ohne Druckbegrenzungsventil dargestellt. Prüfen Sie immer, ob Ihr Hydrauliksystem eine passende Druckbegrenzung oder zusätzliche Absicherung benötigt.

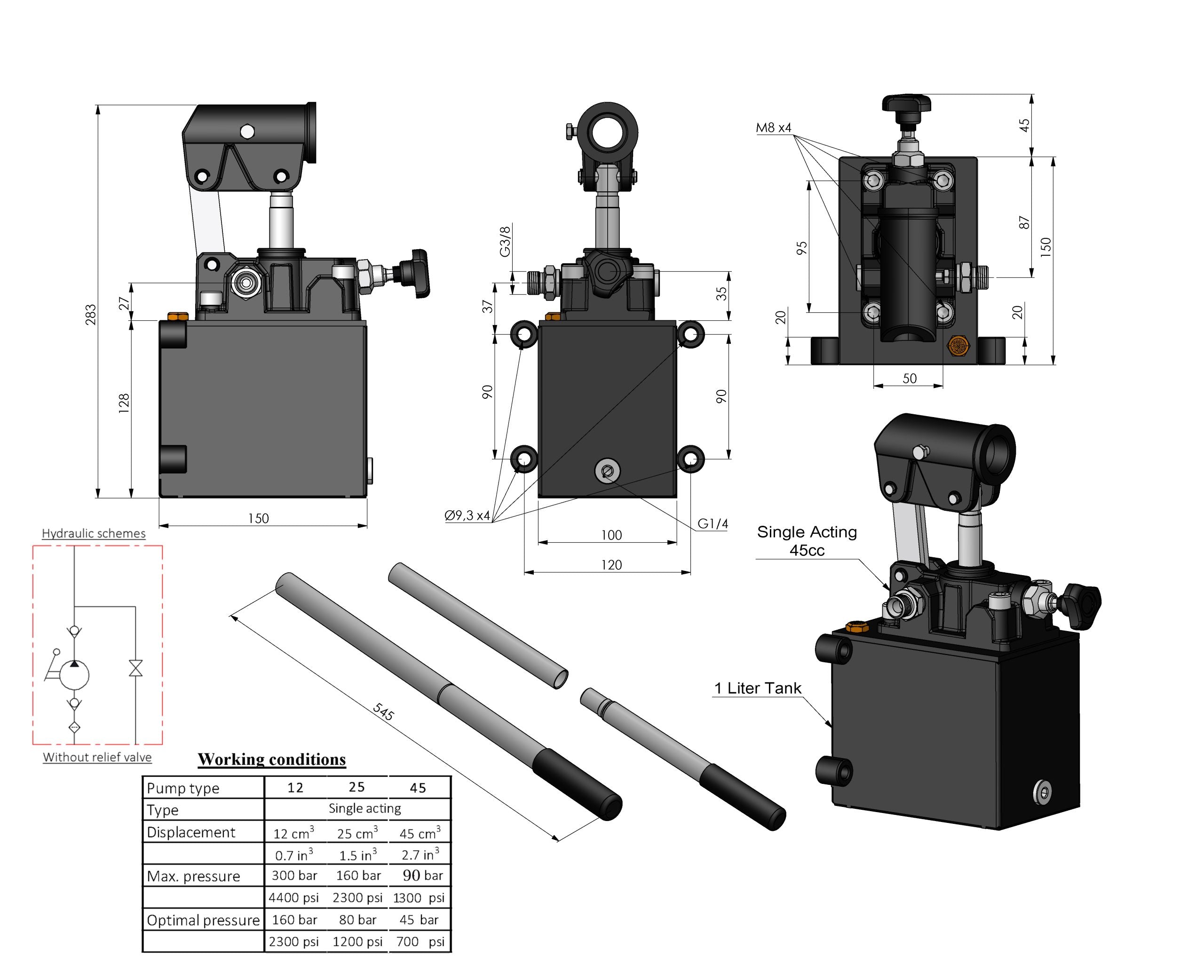

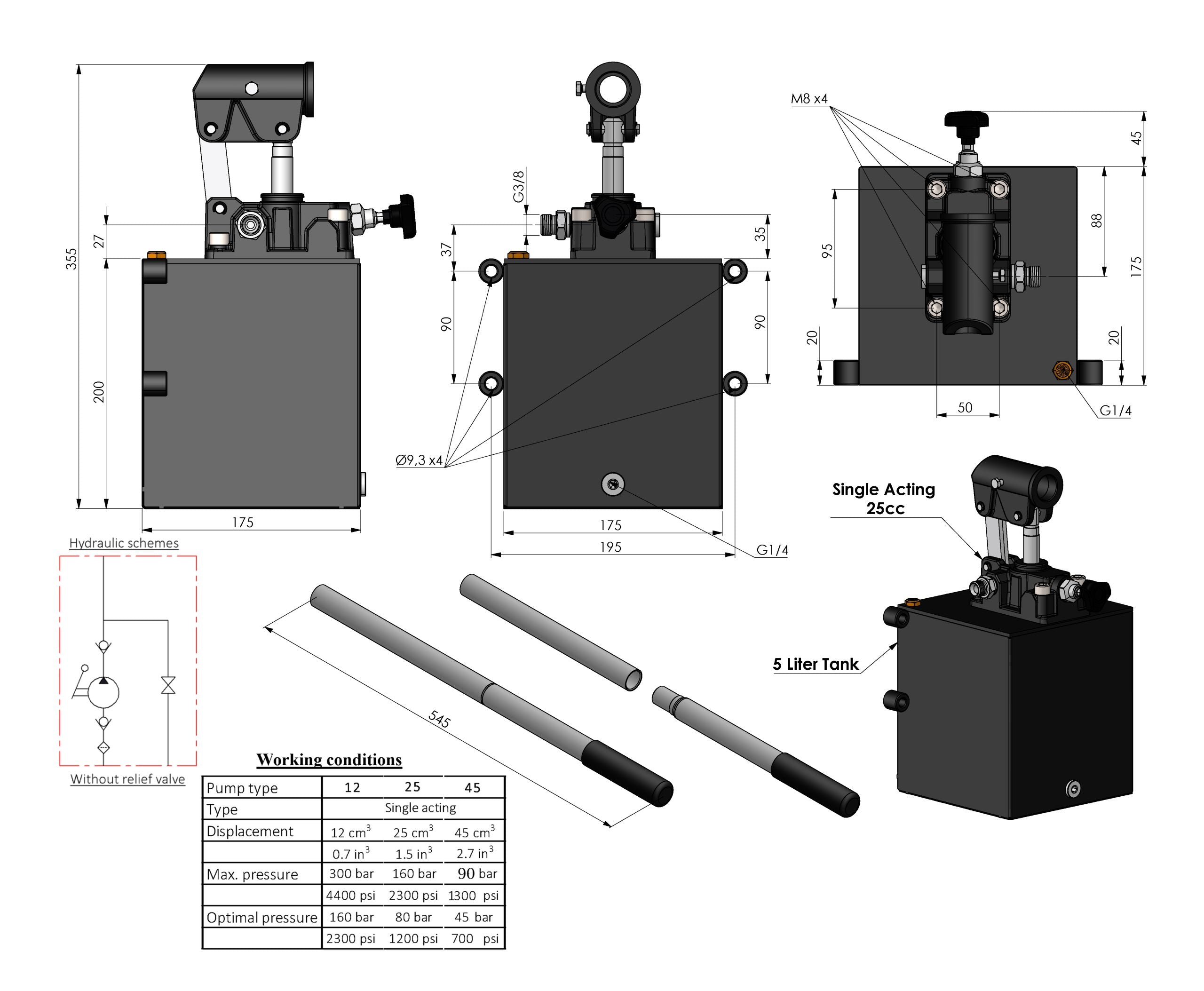

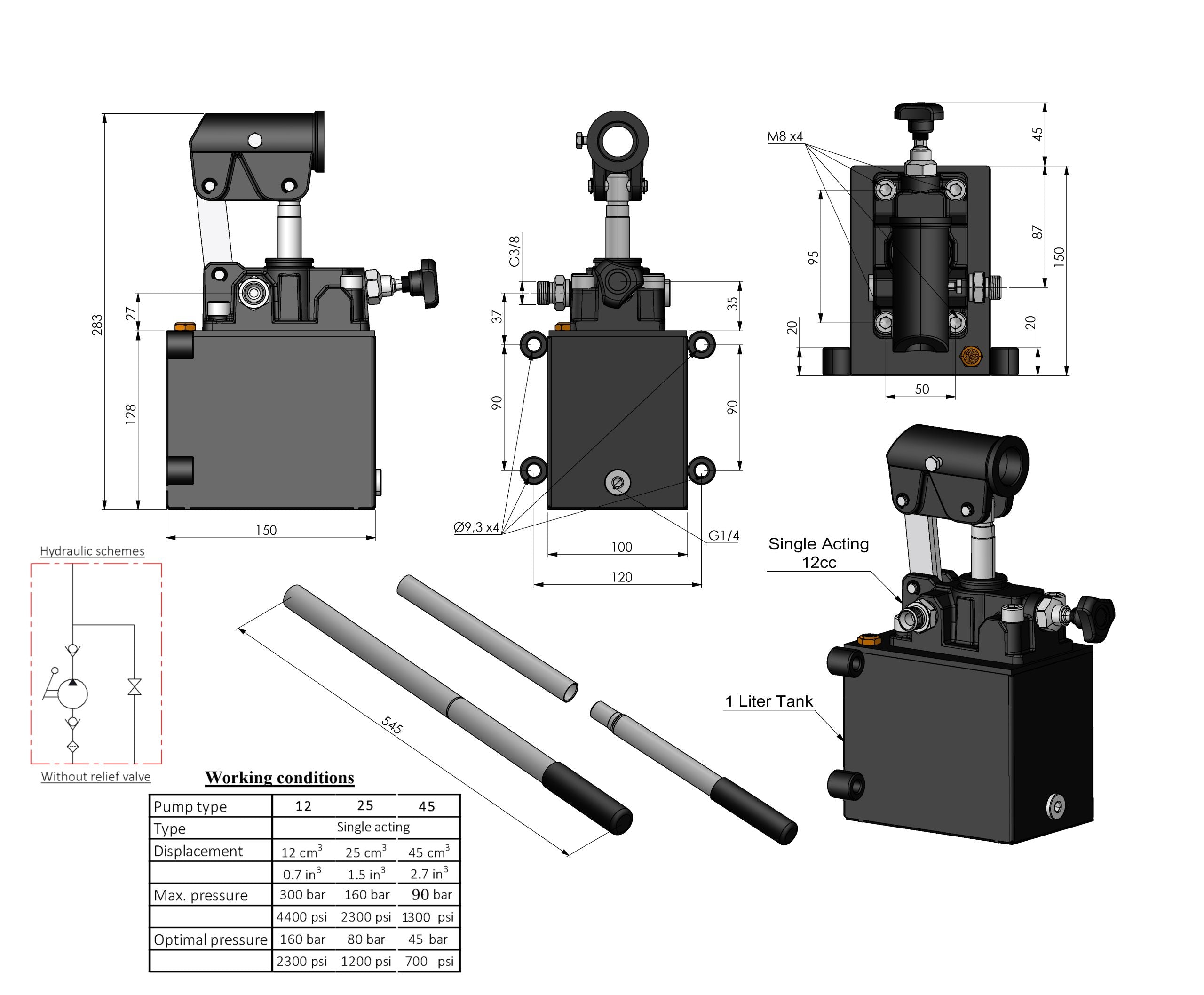

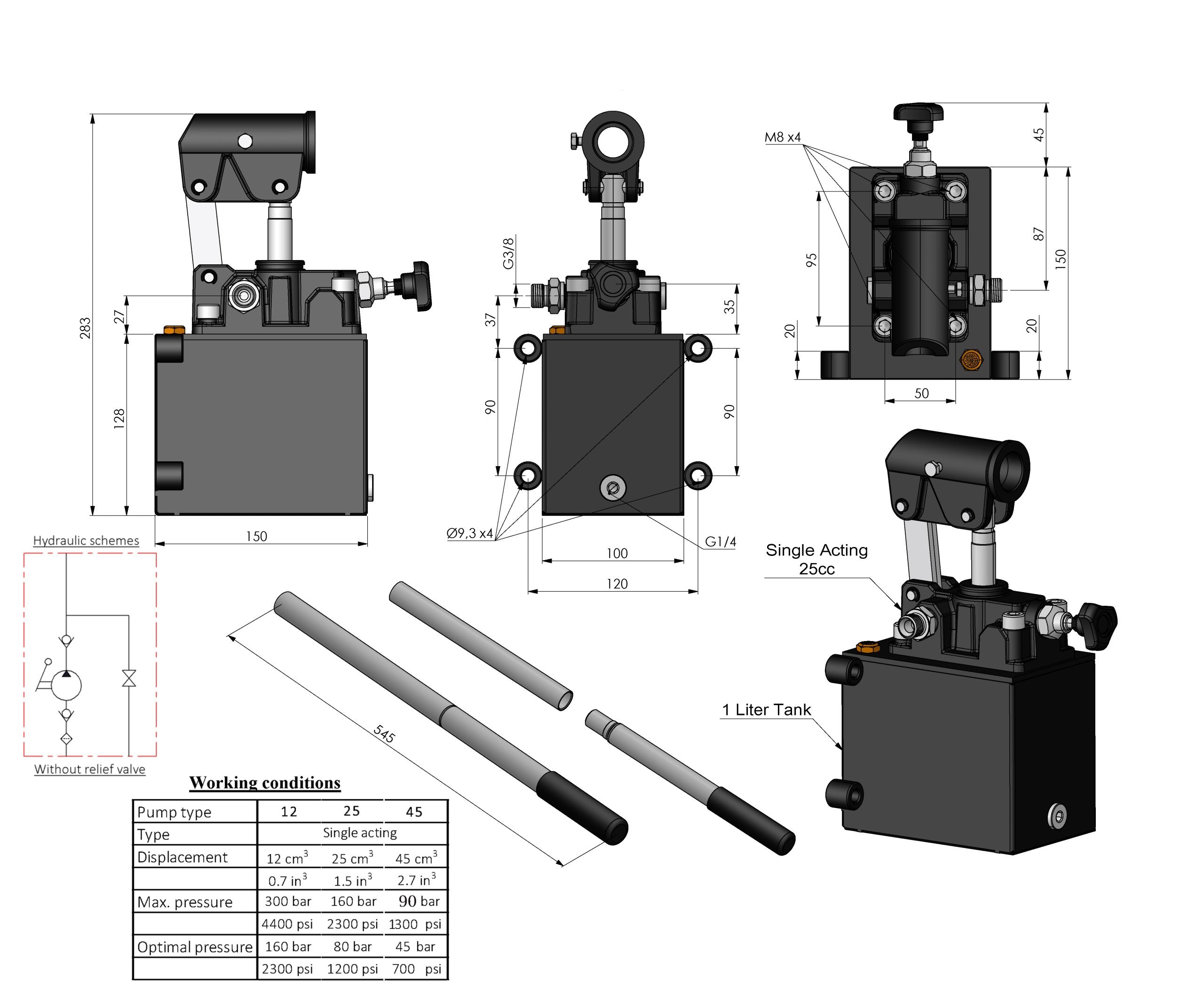

Masse je nach Tankgrösse
| Tankgrösse | Breite | Tiefe | Höhe je nach Ausführung |
|---|---|---|---|
| 1L Tank | 150 mm | 100 / 120 mm laut Zeichnung | Ca. 283 mm |
| 3L Tank | 150 mm | 100 / 120 mm laut Zeichnung | Ca. 413 mm |
| 5L Tank | 175 mm | 175 / 195 mm laut Zeichnung | Ca. 355 mm |
Welche Variante passt zu Ihrer Anwendung?
Die 12cc-Ausführung eignet sich, wenn eine feinere Dosierung, kontrollierte Bedienung und ein höherer maximaler Druckbereich wichtig sind. Die 25cc-Variante ist eine ausgewogene Lösung für viele Standardanwendungen. Die 45cc-Ausführung fördert mehr Öl pro Pumpbewegung und ist sinnvoll, wenn ein schnellerer Hub bei niedrigerem Druckbereich gewünscht ist.
Die Tankgrösse sollte zum benötigten Ölvolumen des Hydraulikzylinders passen. Für kleinere Systeme reicht häufig ein 1L Tank, während 3L oder 5L bei grösserem Ölbedarf oder längeren Zylinderhüben sinnvoll sind.
Einsatzbereiche
- Einfachwirkende Hydraulikzylinder
- Hydraulikpressen und Hebesysteme
- Mobile und tragbare Hydraulikanwendungen
- Wartungs-, Prüf- und Servicearbeiten
- Hydraulische Notbedienung
- Werkstatt, Landwirtschaft, Industrie und Maschinenbau
Einfachwirkend oder doppeltwirkend?
Diese Handpumpe ist für einfachwirkende Hydrauliksysteme vorgesehen. Sie fördert Öl zum Zylinder, sodass dieser ausfährt. Die Rückbewegung erfolgt durch Last, Eigengewicht oder Federkraft. Benötigt Ihr Zylinder Hydraulikdruck zum Ausfahren und Einfahren, benötigen Sie eine doppeltwirkende Handpumpe.
Lieferumfang
- 1x einfachwirkende hydraulische Handpumpe mit Tank in gewählter Variante
- Ohne Hydraulikzylinder
- Ohne Hydraulikschläuche, sofern nicht ausdrücklich angegeben
FAQ – Einfachwirkende Hydraulik Handpumpe mit Tank
Was bedeutet einfachwirkend bei dieser Hydraulik Handpumpe?
Einfachwirkend bedeutet, dass die Pumpe den Hydraulikzylinder in eine Richtung mit Druck bewegt. Die Rückbewegung erfolgt durch Last, Eigengewicht oder Federkraft.
Welche Fördervolumen sind verfügbar?
Diese Handpumpe ist je nach Variante mit 12cc, 25cc oder 45cc Fördervolumen pro Pumpbewegung erhältlich.
Welche Druckwerte gelten für die Varianten?
Laut Zeichnung hat die 12cc-Variante einen maximalen Druck von 300 bar und einen optimalen Druck von 160 bar. Die 25cc-Variante hat 160 bar maximal und 80 bar optimal. Die 45cc-Variante hat 90 bar maximal und 45 bar optimal.
Welche Tankgrössen gibt es?
Je nach Auswahl ist die Handpumpe mit 1L, 3L oder 5L Tank erhältlich. Die passende Tankgrösse hängt vom Ölvolumen des Hydraulikzylinders und von der benötigten Zylinderbewegung ab.
Welchen Anschluss hat die Handpumpe?
Der Druckanschluss ist G3/8" BSP. Der Tankanschluss ist laut Zeichnung G1/4. Bitte prüfen Sie vor dem Kauf, ob die Anschlüsse zu Ihrem Hydrauliksystem passen.
Ist ein Hydraulikzylinder im Lieferumfang enthalten?
Nein, ein Hydraulikzylinder ist nicht enthalten. Geliefert wird die hydraulische Handpumpe mit Tank in der gewählten Ausführung.
Bestellen Sie jetzt Ihre einfachwirkende hydraulische Handpumpe mit Tank bei uns und wählen Sie die passende Kombination aus Fördervolumen, Tankgrösse und Druckbereich für Ihre manuelle Hydraulikanwendung.
