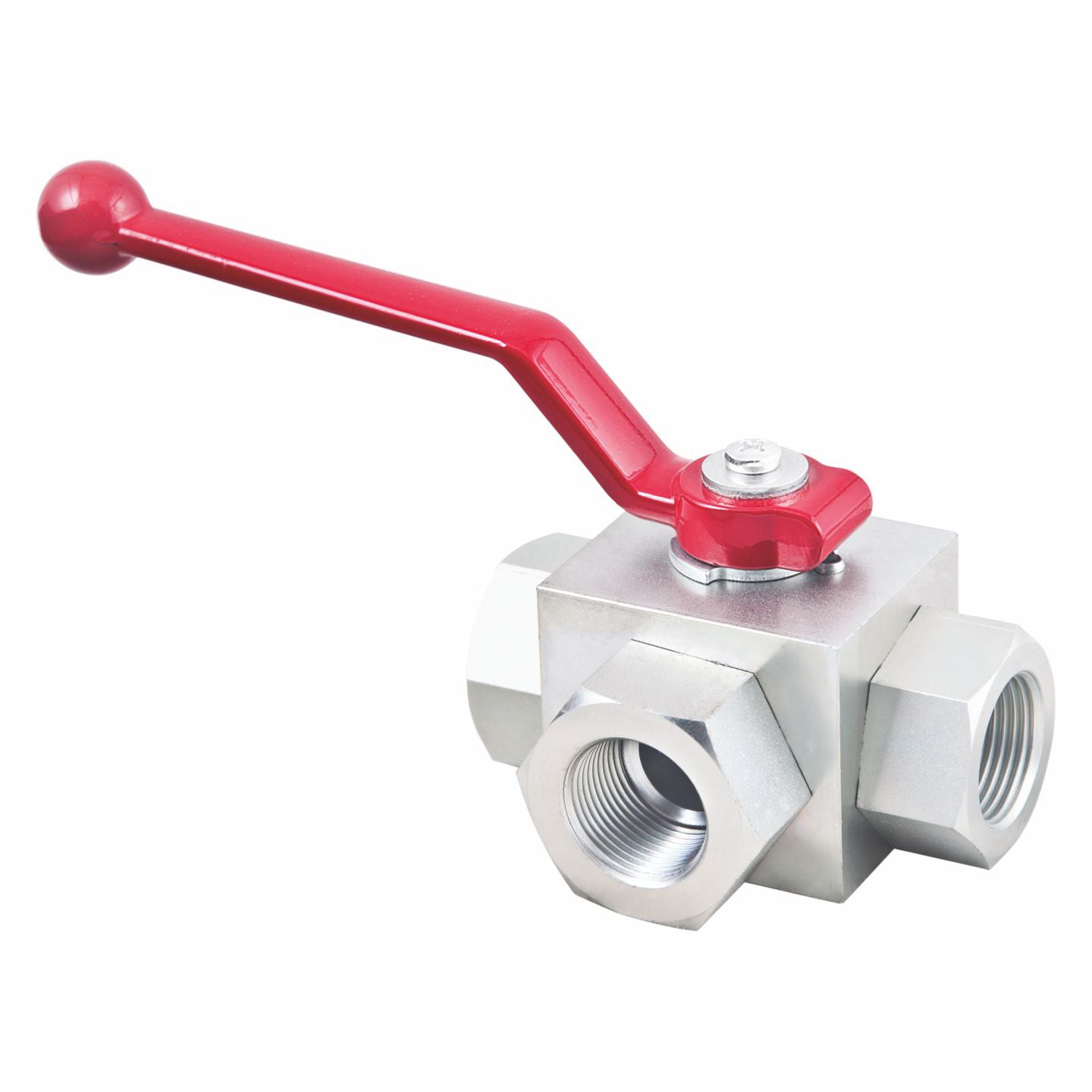

Hydraulik 3-Wege Kugelhahn 3/8 BSP mit L-Bohrung 500 bar

Dieser Hydraulik 3-Wege Kugelhahn 3/8 BSP mit L-Bohrung ist für das manuelle Umschalten des Ölstroms in Hochdruck-Hydrauliksystemen entwickelt. Je nach Hebelstellung kann der Ölstrom gezielt von einem Eingang zu einem von zwei Ausgängen geleitet werden.

Der Kugelhahn besteht aus einem robusten Stahlgehäuse, einer verchromten Stahlkugel, POM-Sitzen und NBR-Dichtungen. Dadurch eignet sich dieses Produkt für den professionellen Einsatz in Traktorhydraulik, Landmaschinen, Baumaschinen, Transportanwendungen, mobiler Hydraulik und industriellen Hydraulikanlagen.

Hydraulik 3-Wege Kugelhahn 3/8 BSP mit L-Bohrung

Ein Hydraulik 3-Wege Kugelhahn wird verwendet, wenn der Ölstrom manuell zwischen zwei Hydraulikkreisen oder Funktionen umgeschaltet werden soll. Die L-Bohrung in der Kugel ermöglicht es, einen Eingang mit einem von zwei Ausgängen zu verbinden.

Dieser Kugelhahn ist besonders geeignet, wenn zwischen zwei Hydraulikfunktionen gewählt werden soll. Die 90° Hebelbetätigung sorgt für eine klare mechanische Umschaltung und macht die gewählte Stellung gut erkennbar.

Zur Ölstrom-Umschaltung zwischen zwei Ausgängen

Dieser 3-Wege Kugelhahn ist für Hydrauliksysteme geeignet, in denen eine kompakte, mechanische und belastbare Umschaltung benötigt wird.

• 3/8 BSP Innengewinde für gängige Hydraulikanschlüsse
• L-Bohrung zur Umschaltung zwischen zwei Ausgängen
• Maximaler Betriebsdruck von 500 bar
• Manuelle 90° Hebelbetätigung
• Geeignet für mobile und stationäre Hydrauliksysteme

Wichtige Vorteile

• Hydraulik 3-Wege Kugelhahn zur manuellen Ölstrom-Umschaltung
• L-Bohrung für gezielten Durchfluss zu einem von zwei Ausgängen
• 3/8 BSP Innengewinde
• Maximaler Betriebsdruck von 500 bar
• Robustes Stahlgehäuse mit Korrosionsschutz
• Verchromte Stahlkugel für langlebige Funktion
• POM-Sitze und NBR-Dichtungen
• Betriebstemperatur von -30 °C bis +110 °C
• 90° Hebelbetätigung für klare Umschaltung
• Geeignet für Landwirtschaft, Bauwesen, Transport, mobile Hydraulik und Industrie

Technische Daten

Produkt
Hydraulik 3-Wege Kugelhahn

Artikelnummer
ZSSE661093

Ausführung
3-Wege Kugelhahn mit L-Bohrung

Anschluss
3/8 BSP Innengewinde

Funktion
Ölstrom manuell zwischen zwei Ausgängen umschalten

Maximaler Betriebsdruck
500 bar

Bedienung
90° Hebelbetätigung

Gehäuse
Stahl mit Korrosionsschutz

Kugel
Verchromte Stahlkugel

Sitze
POM

Dichtungen
NBR

Betriebstemperatur
-30 °C bis +110 °C

Anwendung
Landwirtschaft, Bauwesen, Transport, mobile Hydraulik und Industrie

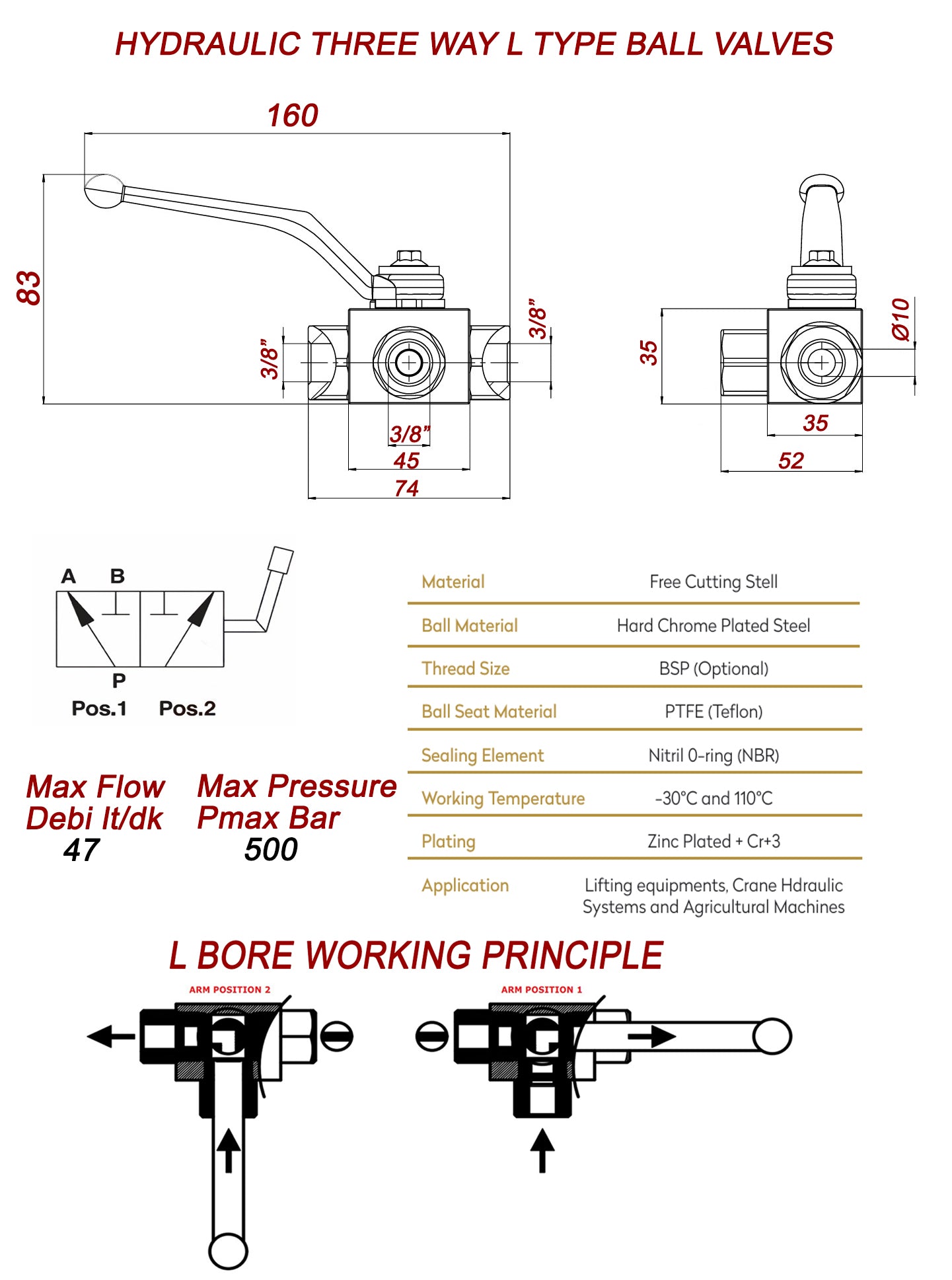

Wie funktioniert die L-Bohrung?

Die L-Bohrung in der Kugel sorgt dafür, dass der Ölstrom von einem Eingang zu einem von zwei Ausgängen geführt werden kann. Durch eine 90° Drehung des Hebels ändert sich die Verbindung im Kugelhahn und ein anderer Hydraulikausgang wird gewählt.

Diese Funktion ist sinnvoll, wenn ein Hydrauliksystem zwischen zwei Funktionen umschalten soll. Typische Beispiele sind die Auswahl verschiedener Hydraulikkreise, das Umschalten zwischen Gerätefunktionen oder das Leiten des Ölstroms zu einer anderen Hydraulikleitung.

Typische Einsatzbereiche

• Traktorhydraulik und Landmaschinen
• Baumaschinen und mobile Hydrauliksysteme
• Transportanwendungen und Hydraulikanlagen
• Industriehydraulik und Maschinenbau
• Umschalten zwischen zwei Hydraulikkreisen
• Manuelle Auswahl von Hydraulikfunktionen
• Hochdruck-Hydraulikanwendungen bis 500 bar

3-Wege Kugelhahn oder 2-Wege Kugelhahn?

Ein 2-Wege Kugelhahn wird verwendet, um eine Hydraulikleitung zu öffnen oder zu sperren. Dieser 3-Wege Kugelhahn hat eine andere Funktion: Er wird eingesetzt, um den Ölstrom manuell zwischen zwei Ausgängen umzuschalten.

Wenn Sie nur einen Absperrhahn benötigen, ist ein 2-Wege Kugelhahn besser geeignet. Wenn Sie den Ölstrom zu einem von zwei Hydraulikkreisen leiten möchten, ist dieser 3-Wege Kugelhahn mit L-Bohrung die passende Wahl.

Kugelhahn oder Durchflussregelventil?

Dieser 3-Wege Kugelhahn ist für die Umschaltung des Ölstroms gedacht, nicht für die präzise Geschwindigkeitsregelung. Der Kugelhahn wählt die Flussrichtung, regelt den Ölstrom aber nicht fein wie ein Durchflussregelventil oder Drosselventil.

Wenn Sie die Geschwindigkeit eines Hydraulikzylinders regeln möchten, verwenden Sie ein passendes Durchflussregelventil. Wenn Sie den Ölstrom zwischen zwei Ausgängen umschalten möchten, ist dieser 3-Wege Kugelhahn geeignet.

Montage und Kontrolle

• Prüfen Sie, ob das 3/8 BSP Innengewinde zu Ihrem Hydraulikanschluss passt.
• Prüfen Sie, ob die L-Bohrung zur gewünschten Schaltfunktion passt.
• Kontrollieren Sie den maximalen Betriebsdruck Ihres Hydrauliksystems.
• Reinigen Sie Leitungen und Anschlüsse sorgfältig vor der Montage.
• Testen Sie Hebelstellungen und Ölstrom unter kontrollierten Bedingungen.
• Verwenden Sie den Kugelhahn nicht als Feinregelventil für Zylindergeschwindigkeit.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie diesen 3-Wege Kugelhahn mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikschläuche, Hydraulikkupplungen und Hydraulikzylinder.

Suchen Sie eine komplette Bedienung oder zusätzliche Hydraulikfunktionen für Traktorhydraulik? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum diesen Hydraulik 3-Wege Kugelhahn wählen?

Dieser Hydraulik 3-Wege Kugelhahn mit L-Bohrung ist eine starke Wahl, wenn der Ölstrom in einem Hochdruck-Hydrauliksystem manuell zwischen zwei Ausgängen umgeschaltet werden soll. Der 3/8 BSP-Anschluss, der maximale Betriebsdruck von 500 bar und die robuste Materialausführung machen dieses Produkt geeignet für den professionellen Einsatz.

Bestellen Sie diesen Hydraulik 3-Wege Kugelhahn 3/8 BSP mit L-Bohrung einfach online bei uns und wählen Sie eine zuverlässige Lösung zur Umschaltung Ihres Hydraulikölstroms.
