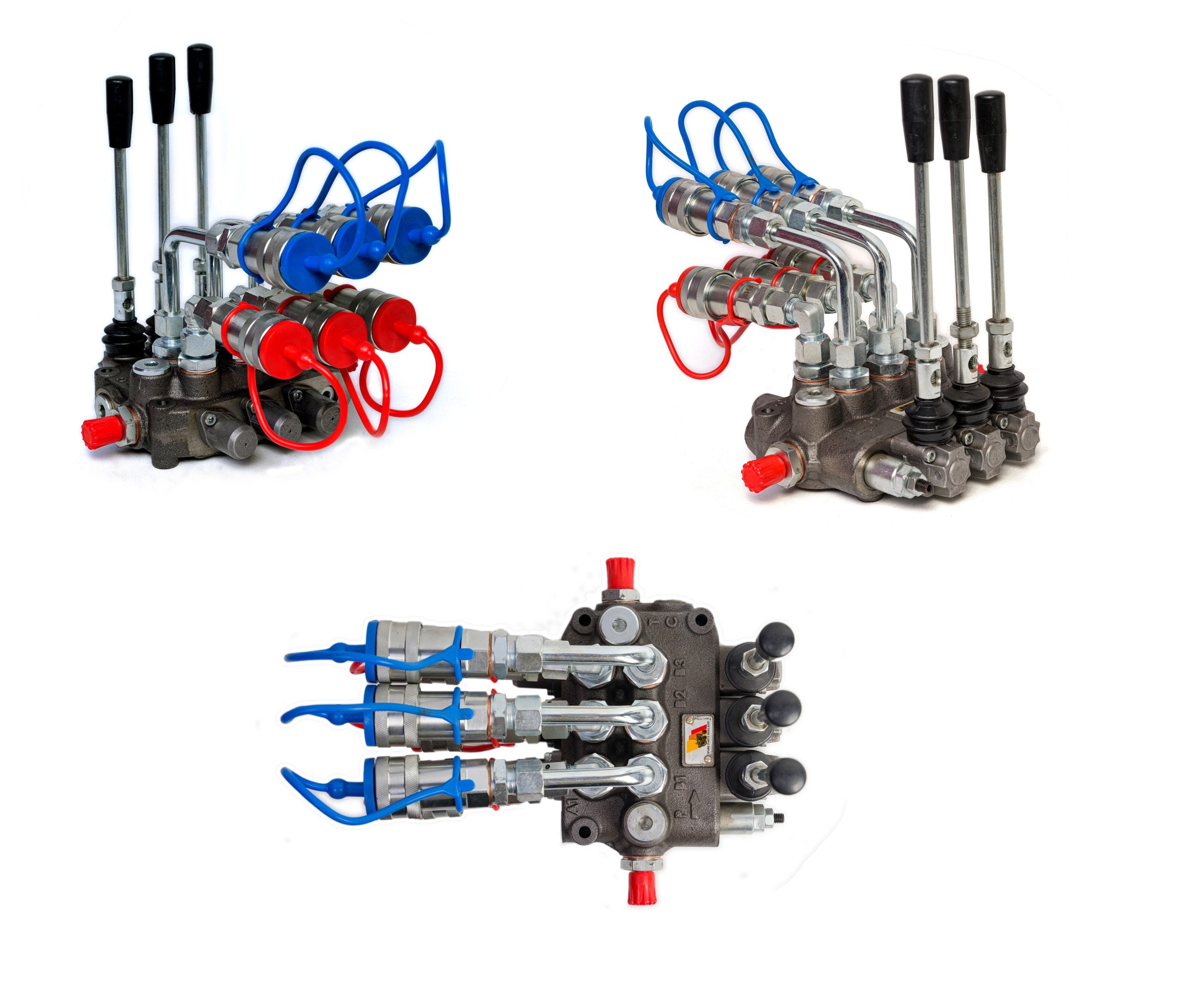

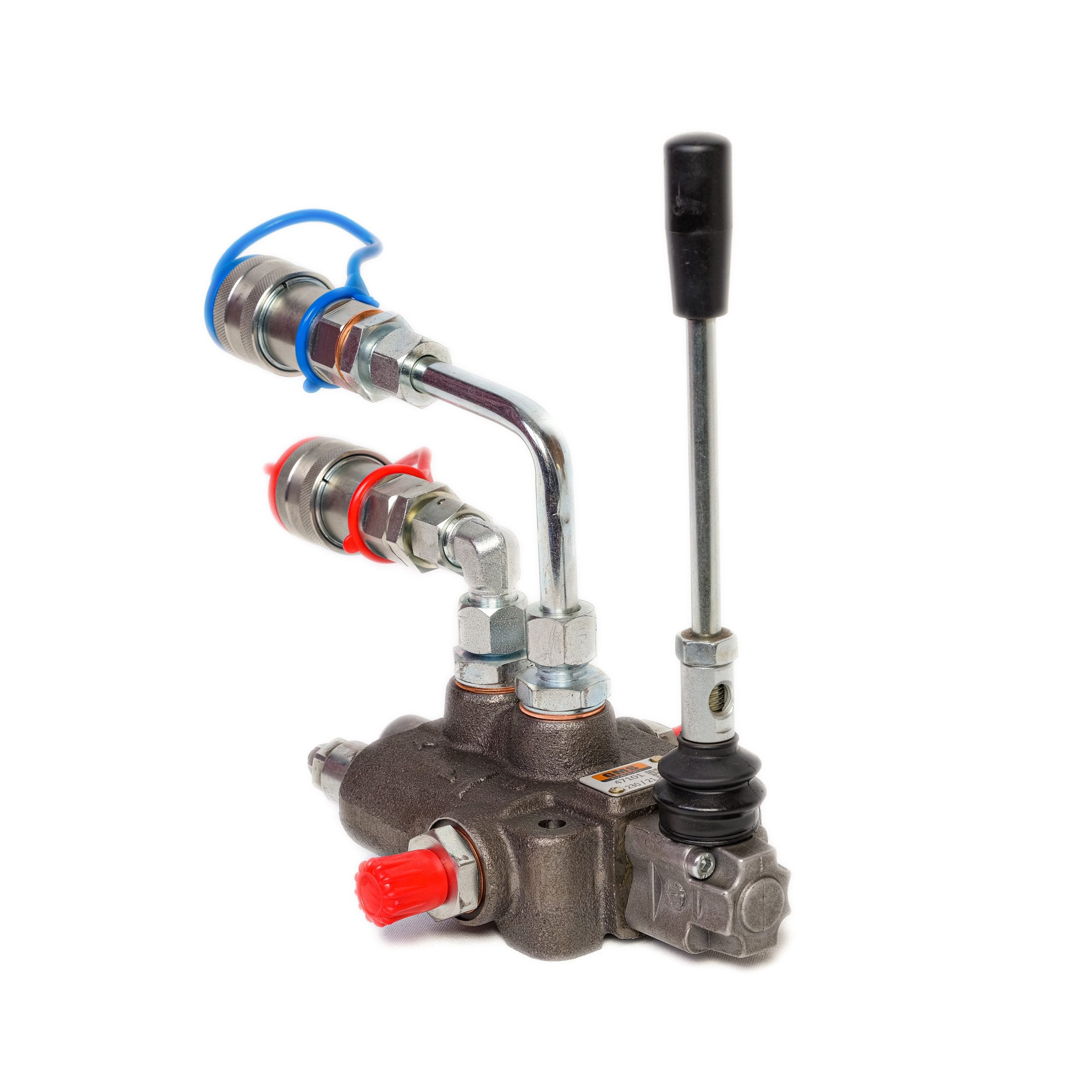

Hydraulik-Steuergerät 1 / 2 / 3-fach – 45 L/min Monoblock für doppeltwirkende Zylinder
CHF 290.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Hydraulik-Steuergerät 1 / 2 / 3-fach – 45 L/min Monoblock für doppeltwirkende Zylinder"

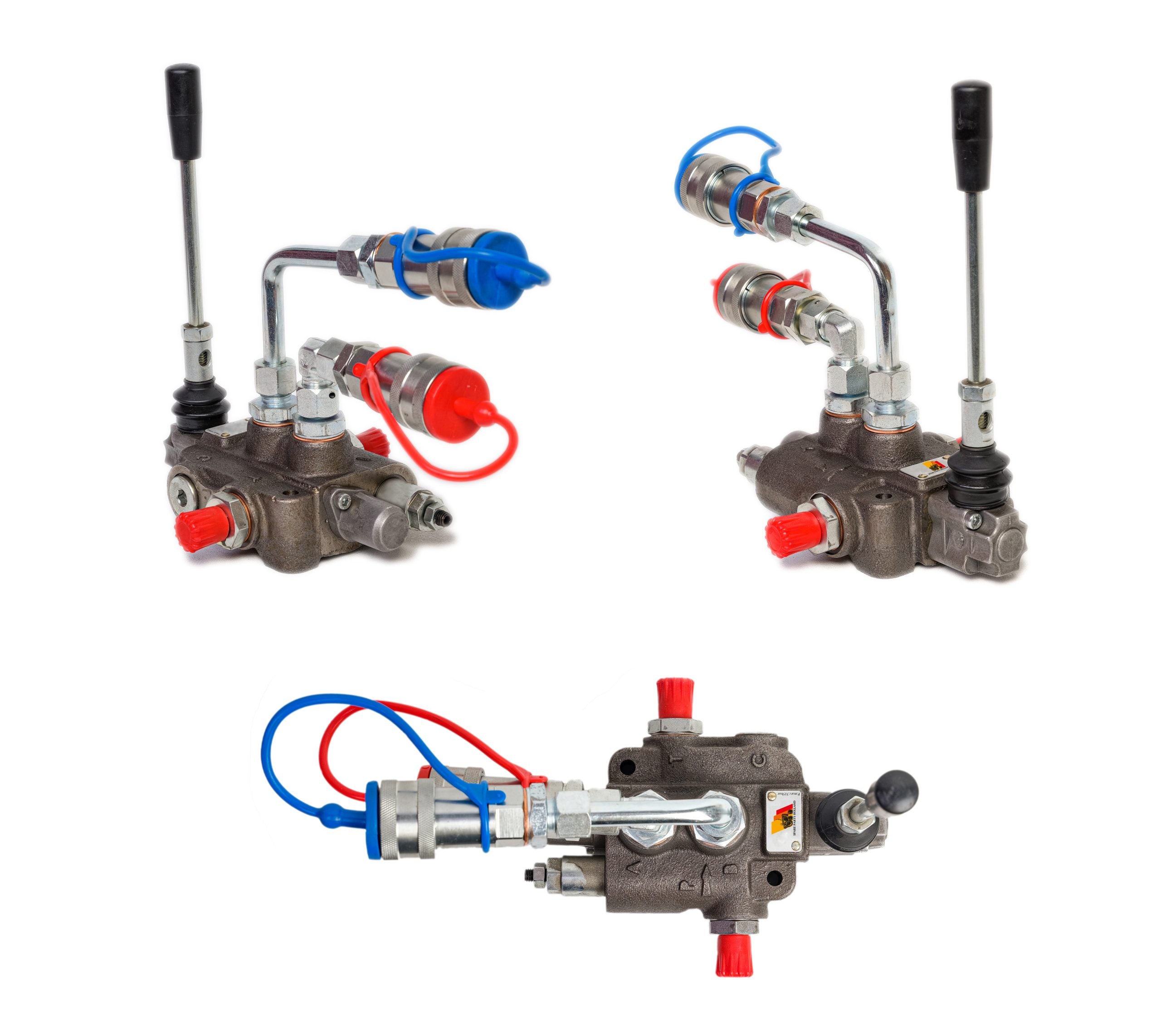

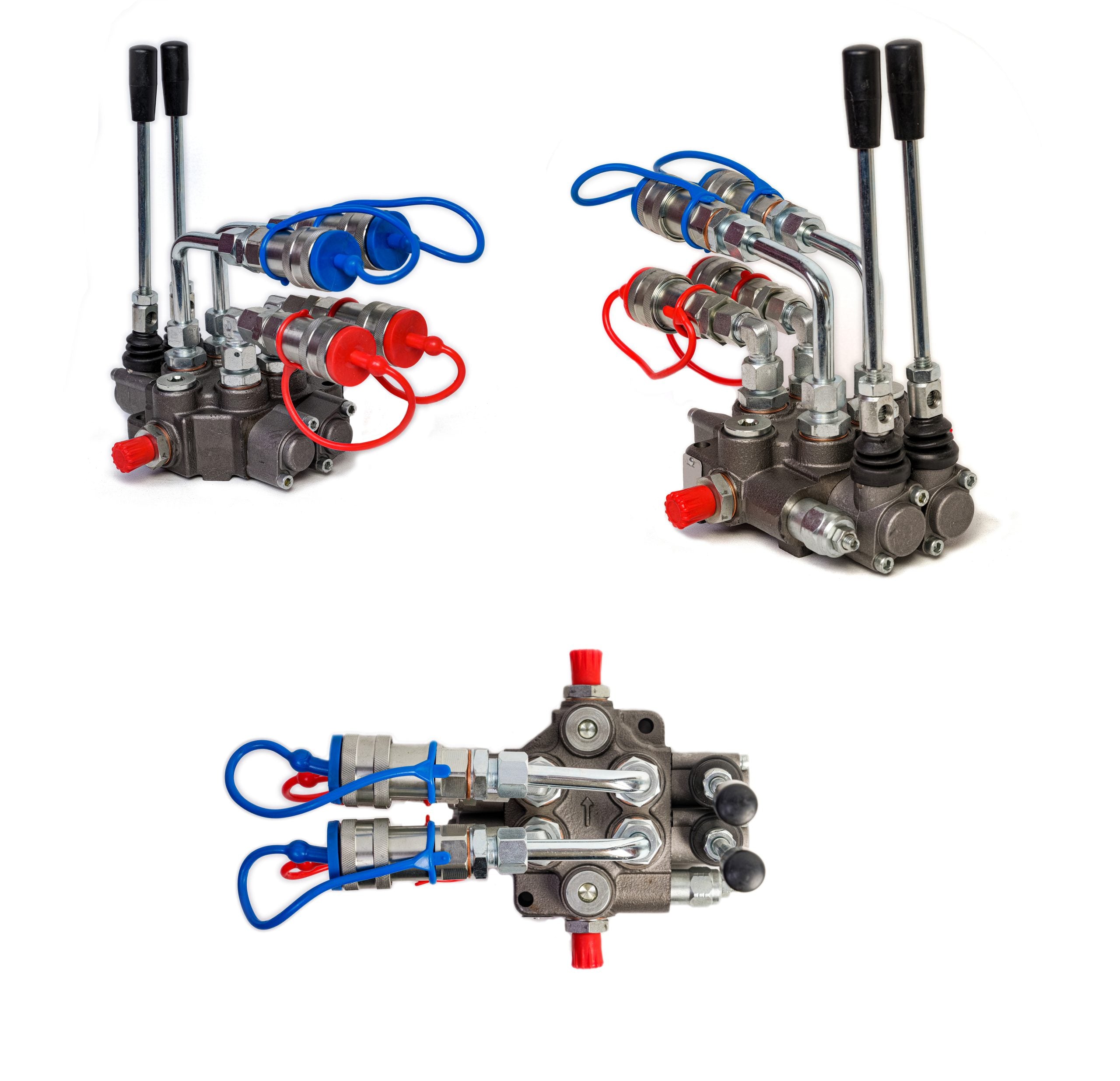

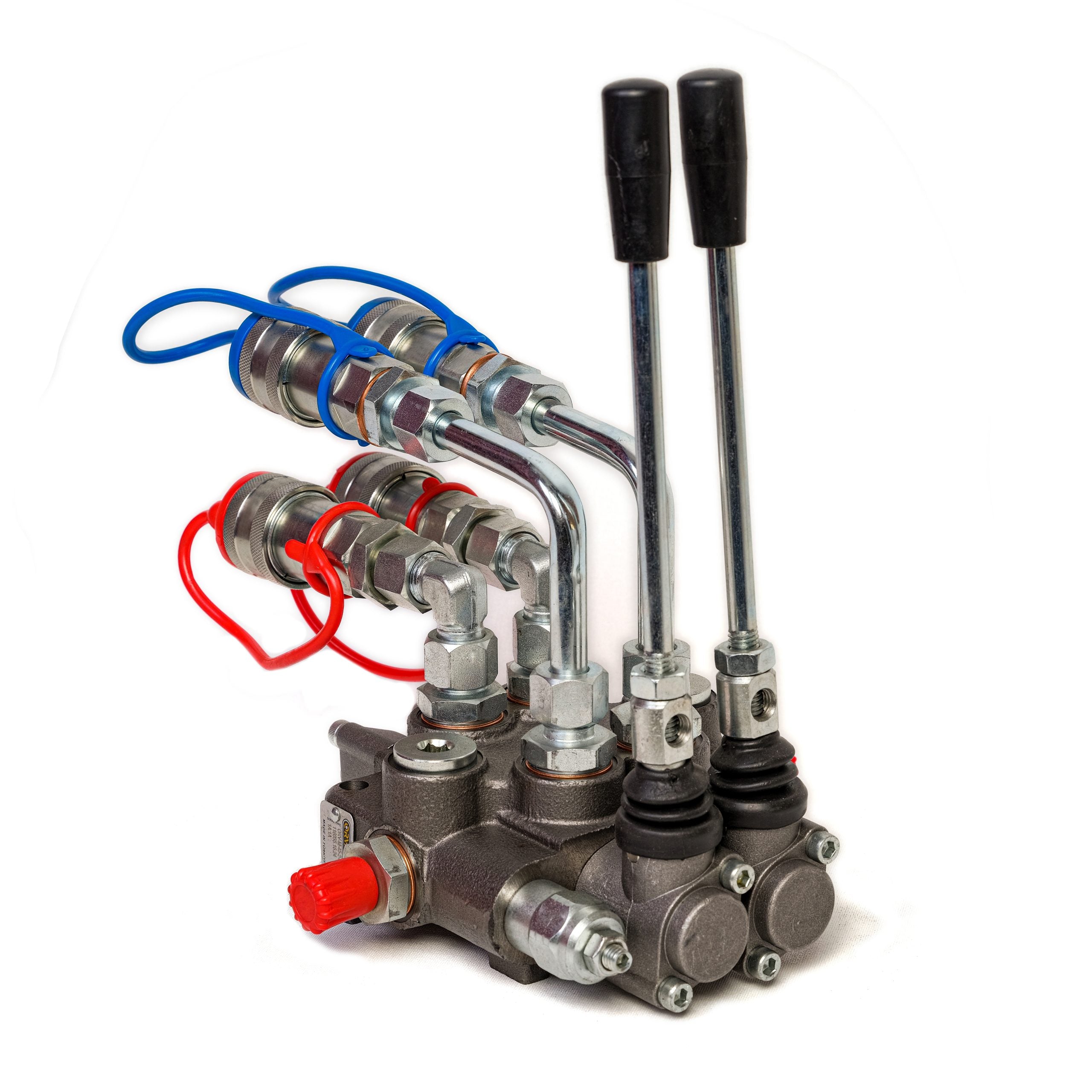

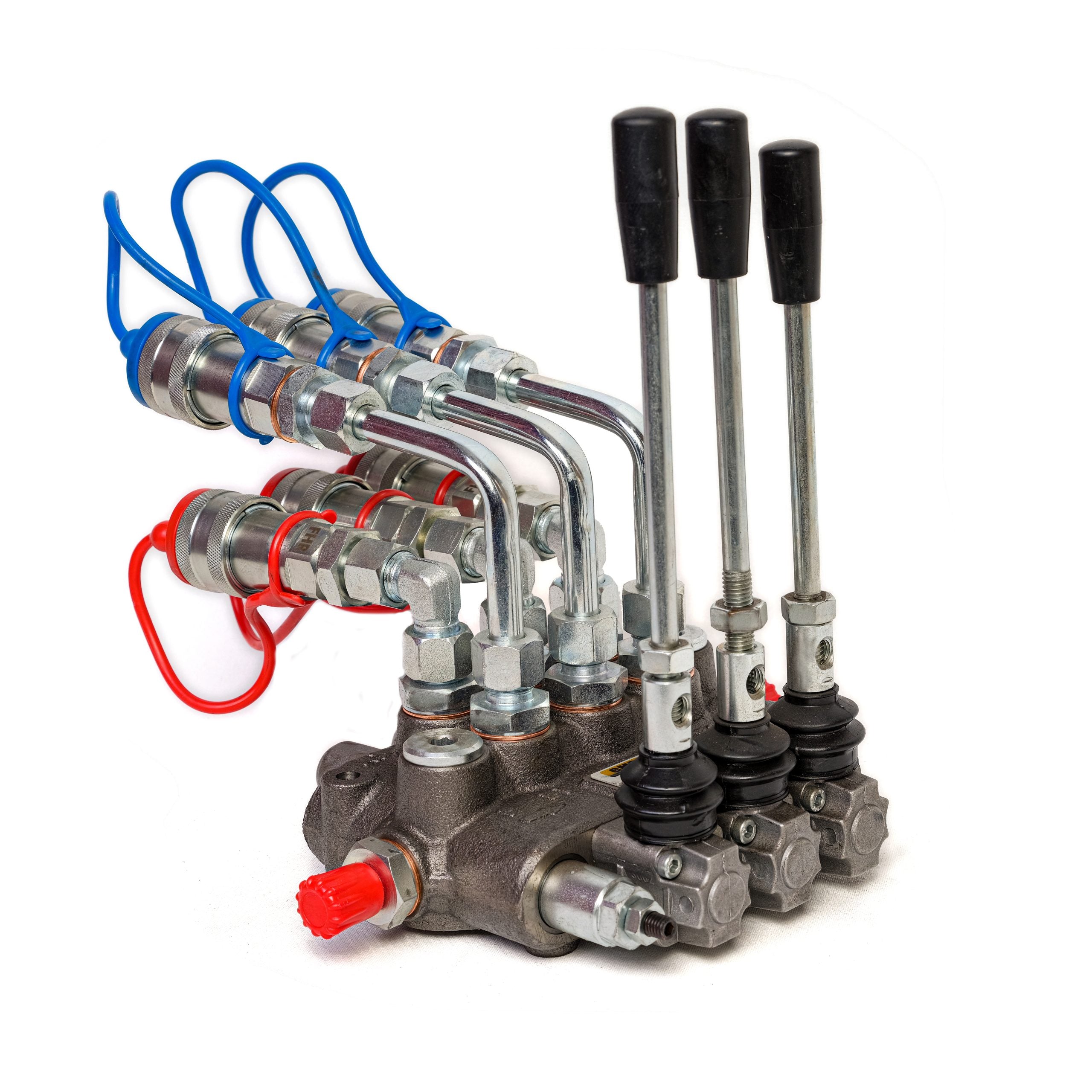

Dieses hydraulische Monoblock-Steuergerät ist als 1-fach, 2-fach oder 3-fach Ausführung erhältlich und steuert eine, zwei oder drei doppeltwirkende Hydraulikfunktionen. Das Ventil wird manuell betätigt und arbeitet mit parallel geschalteten Sektionen, integriertem Rückschlagventil und Druckbegrenzungsventil.
Passende Variante wählen: ZSSE620033 = 1 Sektion / 2 Arbeitsanschlüsse, ZSSE720033 = 2 Sektionen / 4 Arbeitsanschlüsse, ZSSE820033 = 3 Sektionen / 6 Arbeitsanschlüsse. Nenndurchfluss: 45 L/min.Hydraulik-Steuergerät 45 L/min
Das Steuergerät ist für doppeltwirkende Hydraulikzylinder und andere passende Hydraulikfunktionen vorgesehen. Jede Sektion wird unabhängig bedient. Für eine Reihenschaltung in ein bestehendes Hydrauliksystem steht ein Power-Beyond-Anschluss zur Verfügung; dafür ist die passende Druckhülse erforderlich.
Wichtige Merkmale

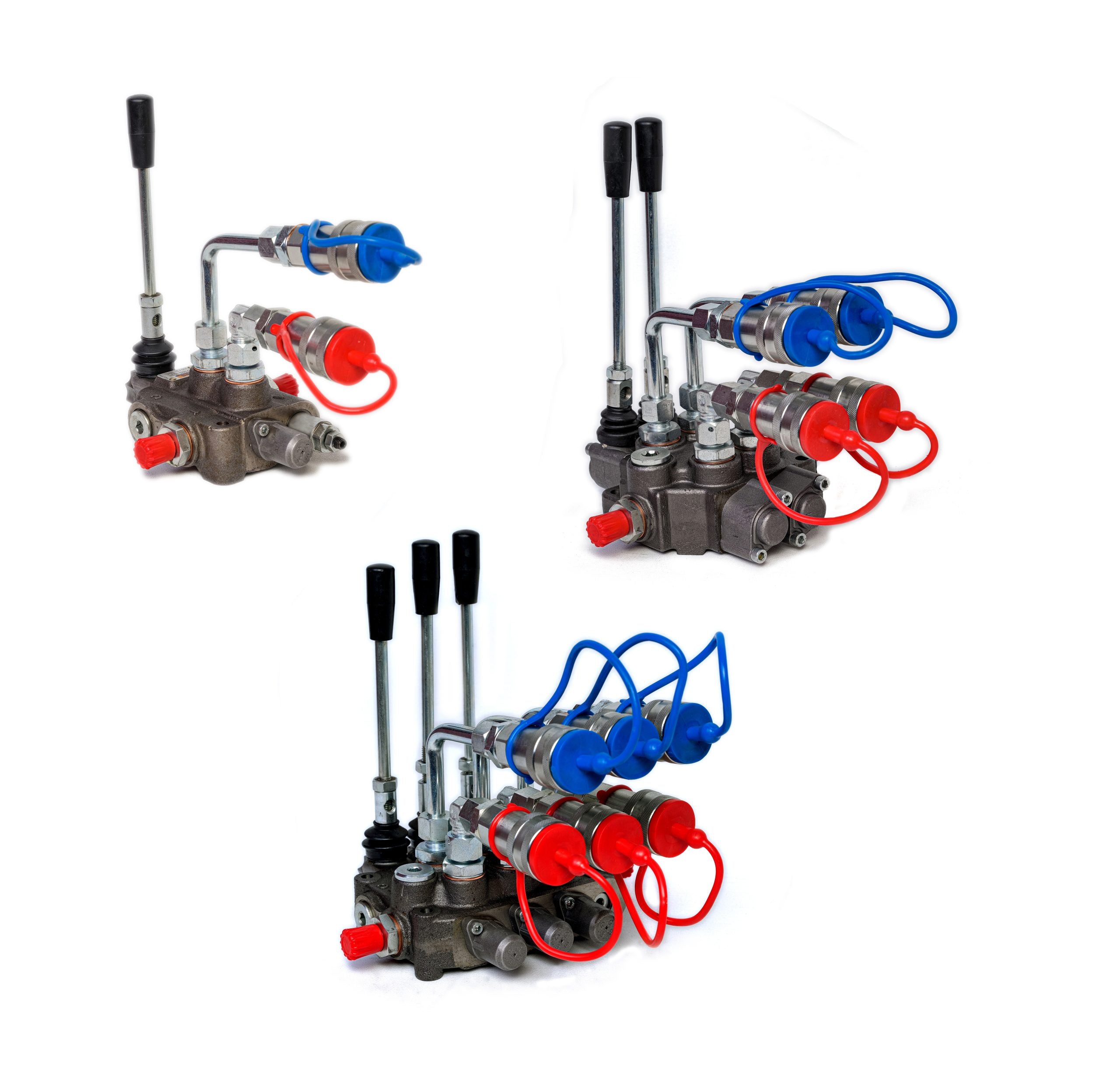

- Ausführungen: 1 / 2 / 3.
- Nenndurchfluss: 45 L/min.
- Empfohlener Systemdurchfluss: 0–45 L/min.
- Betätigung: Handhebel.

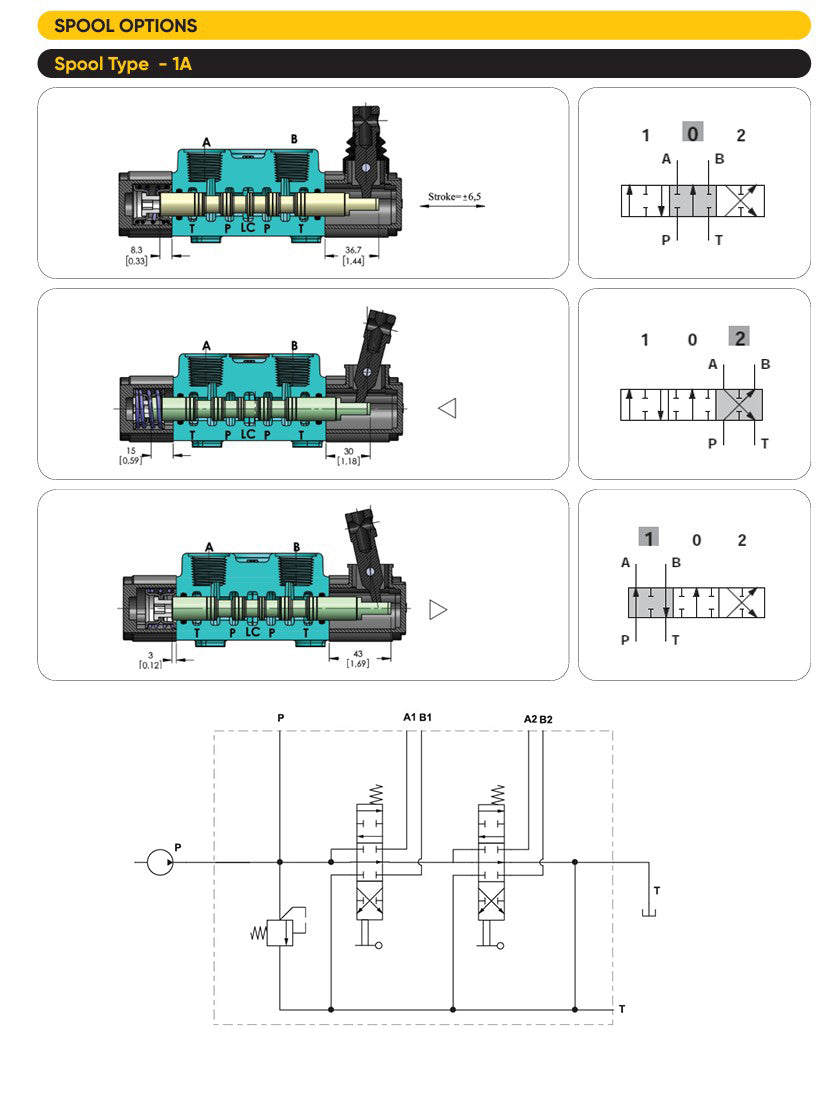

- Hydraulikkreis: Parallel geschaltete Sektionen.
- Anwendung: Doppeltwirkende Hydraulikzylinder.
- Konstruktion: Monoblock-Gehäuse aus Gusseisen, EN-GJL-300.
- Kolben: Gehärteter, hartverchromter Stahl.
- Integriert: Rückschlagventil und Druckbegrenzungsventil.
- Mitgelieferte Schläuche: 2 Hydraulikschläuche, jeweils 90 cm.
Variantenübersicht
| Variante | Arbeitsanschlüsse | SKU |
| 1 | 2 | ZSSE620033 |
| 2 | 4 | ZSSE720033 |
| 3 | 6 | ZSSE820033 |

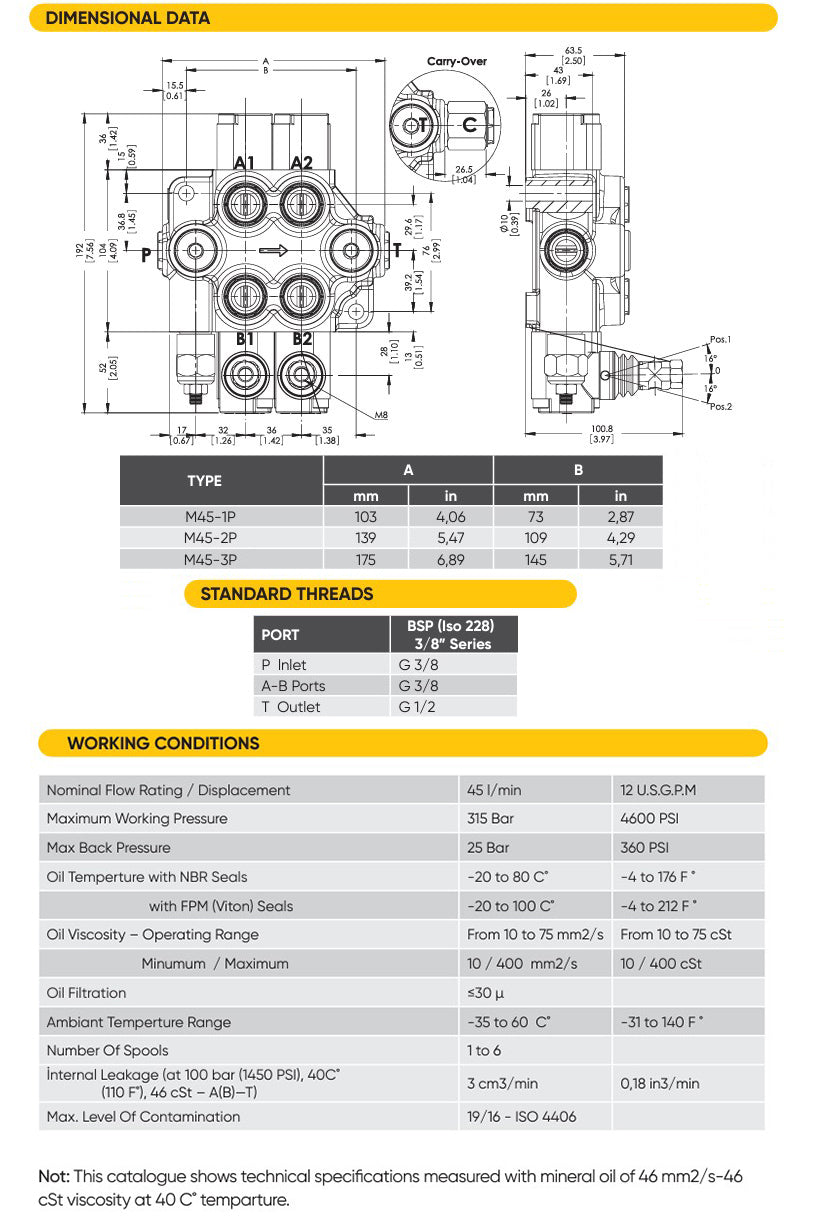

Hydraulikanschlüsse
| P – Pumpenzulauf | ½" BSP Innengewinde |
| T – Tankrücklauf | ½" BSP Innengewinde |
| A / B – Arbeitsanschlüsse | ⅜" BSP Innengewinde |
| N – Reihenschaltung | ½" BSP Innengewinde |

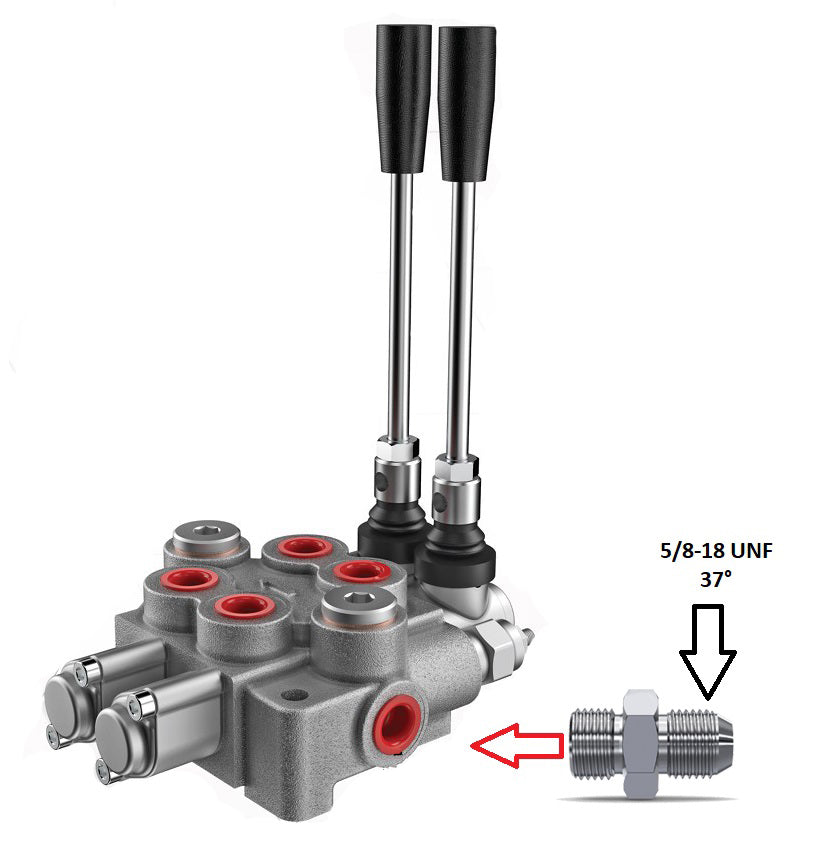

Der N-Anschluss kann zur Reihenschaltung mit einem vorhandenen Hydrauliksystem verwendet werden. Dafür ist eine passende Druckhülse erforderlich.
Druck- und Durchflussdaten
| Nenndurchfluss | 45 L/min |
| Empfohlener Systemdurchfluss | 0–45 L/min |
| Maximaler Zulaufdruck | 250 bar |
| Maximaler Rücklaufdruck | 50 bar |
| Maximaldruck an Arbeitsanschlüssen | 300 bar |
| Druckbegrenzungsventil | Werkseitig auf 175 bar eingestellt |
Öl, Temperatur und Montage
| Hydrauliköl | Hydrauliköl auf Mineralölbasis |
| Zulässige Viskosität | 12–800 mm²/s |
| Empfohlene Viskosität | 20–100 mm²/s |
| Umgebungstemperatur | -40°C to +60°C |
| Empfohlene Öltemperatur | -15°C to +80°C |
| Temperaturbereich NBR-Dichtungen | -20°C to +80°C |
| Montage | 2 diagonale Bohrungen für M8-Schrauben |
| Hydraulikschlauchlänge | 90 cm |
Universelle Hydraulikanwendungen
Geeignet für kompatible Hydrauliksysteme an Traktoren, Landmaschinen, Baumaschinen und Industrieanlagen, bei denen eine oder mehrere doppeltwirkende Funktionen manuell gesteuert werden. Vor der Bestellung Durchfluss, Druck und Anschlüsse prüfen.
1-, 2- oder 3-fach wählen
Wählen Sie ZSSE620033 für eine Funktion, ZSSE720033 für zwei Funktionen oder ZSSE820033 für drei Funktionen.
