Hydraulik Stromteiler DFL Kolbenmengenteiler 10–20 / 20–32 L/min

Der Hydraulik Stromteiler DFL ist ein präziser Kolbenmengenteiler für Hydrauliksysteme, bei denen zwei gleichgrosse Hydraulikzylinder möglichst synchron bewegt werden sollen. Der Stromteiler teilt den Ölstrom mechanisch proportional auf zwei Hydraulikkreise auf und unterstützt dadurch eine gleichmässige Bewegung beim Heben und Senken.

Dieses Variantenprodukt ist in den Durchflussbereichen 10–20 L/min und 20–32 L/min erhältlich. Dadurch wählen Sie die Ausführung passend zum Ölstrom Ihrer Hydraulikanlage. Der DFL Kolbenmengenteiler eignet sich für Landmaschinen, Forsttechnik, Hebesysteme, Arbeitsbühnen, Pressen und professionelle Industriehydraulik.

Hydraulik Stromteiler DFL für synchrone Zylinderbewegungen

Ein Hydraulik Stromteiler wird eingesetzt, wenn zwei Hydraulikzylinder möglichst gleichmässig laufen müssen, obwohl sie nicht mechanisch miteinander gekoppelt sind. Der DFL Kolbenmengenteiler verteilt den Volumenstrom proportional auf zwei Abgänge und hilft, versetzte, ungleichmässige oder ruckartige Bewegungen zu reduzieren.

Besonders bei Hubplattformen, Arbeitsbühnen, Pressen, Landmaschinen und industriellen Hebeanwendungen ist eine stabile Synchronbewegung wichtig. Der Stromteiler unterstützt eine bessere Kontrolle und hilft, beide Zylinder gleichmässiger zu bewegen, auch wenn die Last nicht vollständig gleich verteilt ist.

Kolbenmengenteiler in 10–20 und 20–32 L/min

Wählen Sie die passende Variante anhand des Ölstroms Ihrer Hydraulikanlage und der Anwendung, in der zwei Zylinder gleichzeitig bewegt werden sollen.

• 10–20 L/min: geeignet für kleinere bis mittlere Hydrauliksysteme und präzise Synchronanwendungen
• 20–32 L/min: geeignet für Hydraulikanlagen mit höherem Volumenstrom und stärkerer Arbeitsleistung

Wichtige Vorteile

• Hydraulik Stromteiler zur proportionalen Ölstrom-Aufteilung
• DFL Kolbenmengenteiler für zwei gleichgrosse Hydraulikzylinder
• Unterstützt synchrone Bewegung beim Heben und Senken
• Hilft, ungleichmässige und versetzte Zylinderbewegungen zu reduzieren
• Geeignet für bidirektionale Anwendungen
• Praktische Lösung für Hydrauliksysteme ohne mechanische Kopplung zwischen den Zylindern
• Gute Teilungsgenauigkeit bei passenden hydraulischen Bedingungen
• Niedrige interne Leckage zur Unterstützung besserer Synchronität
• Robuste Ausführung für professionelle Hydraulikanwendungen
• Geeignet für gängige Hydrauliköle
• Erhältlich in 10–20 L/min und 20–32 L/min

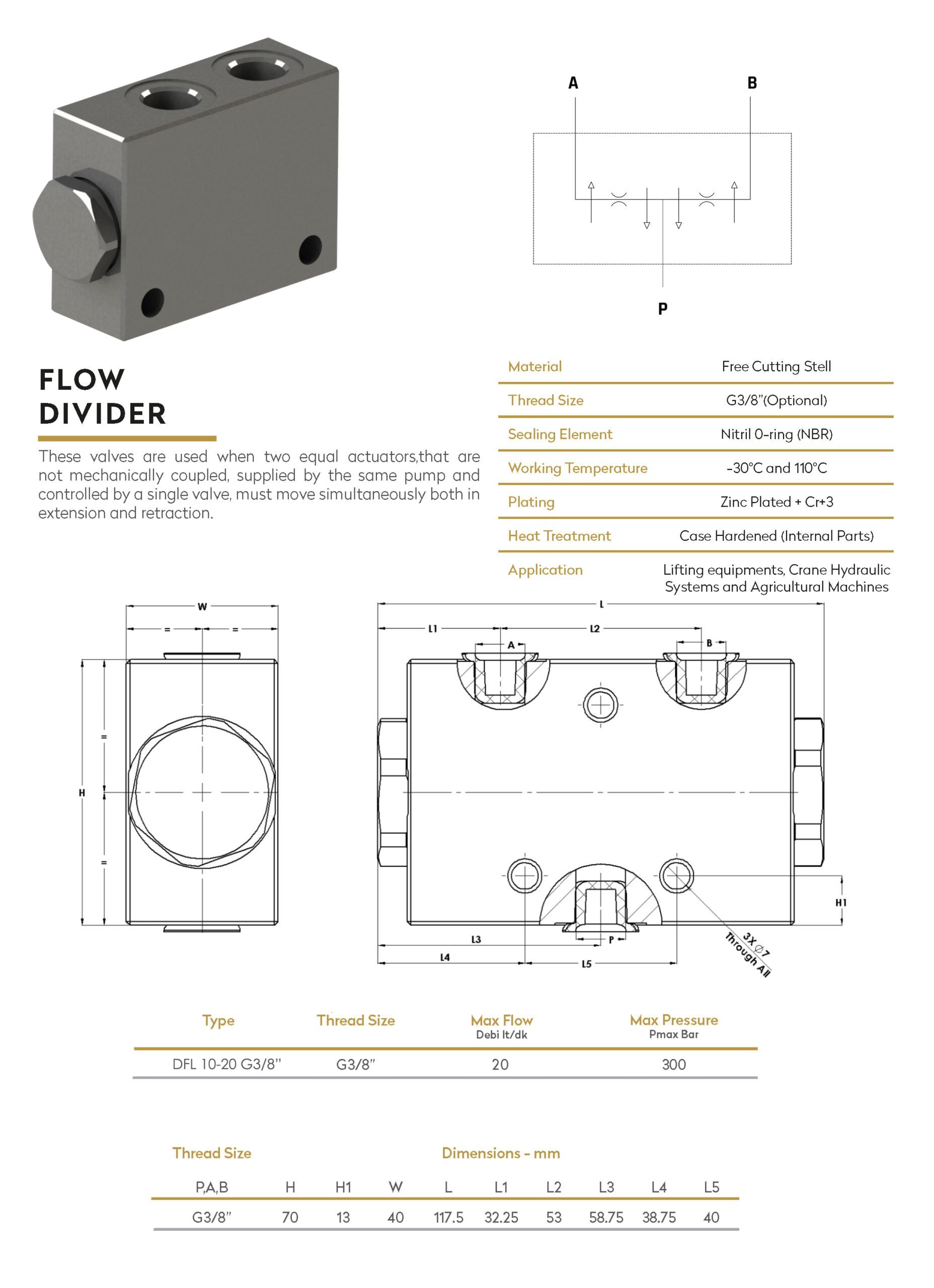

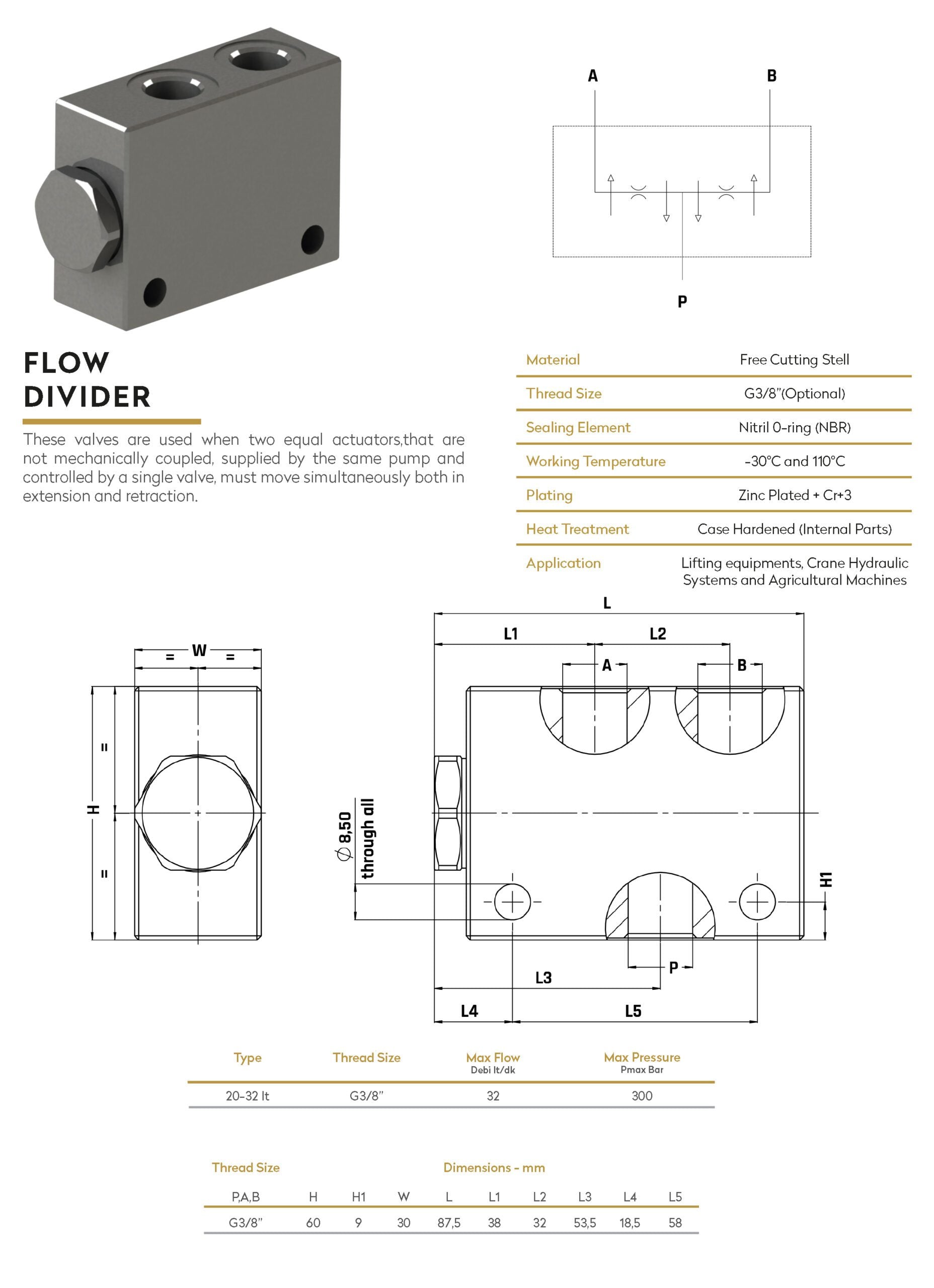

Technische Daten

Produkt
Hydraulik Stromteiler DFL

Auch bekannt als
Flow Divider / Kolbenmengenteiler

Ausführung
Hydraulischer Flow Divider / Kolbenmengenteiler

Verfügbare Durchflussbereiche
10–20 L/min und 20–32 L/min

Funktion
Proportionale Durchflussaufteilung zwischen zwei Hydraulikkreisen

Geeignet für
Zwei gleichgrosse Hydraulikzylinder

Bewegungsrichtung
Bidirektional, für synchrones Heben und Senken

Maximaler Betriebsdruck
250–320 bar, modellabhängig

Material
Hochfester, korrosionsbeständiger Stahl

Medium
Geeignet für gängige Hydrauliköle

Eigenschaft
Gute Teilungsgenauigkeit und niedrige interne Leckage

Anwendung
Landmaschinen, Forsttechnik, Hebesysteme, Pressen, Arbeitsbühnen und Industriehydraulik

Funktionsweise des Kolbenmengenteilers

Der DFL Kolbenmengenteiler teilt den Hydraulikölstrom mechanisch auf zwei Abgänge auf. Dadurch werden zwei gleichgrosse Hydraulikzylinder mit einem proportionalen Volumenstrom versorgt, sodass sie möglichst synchron arbeiten können.

Auch beim Senken unterstützt der Stromteiler eine gleichmässigere Bewegung. Diese bidirektionale Funktion ist besonders wichtig, wenn Lasten kontrolliert bewegt werden müssen und die Zylinder nicht mechanisch miteinander verbunden sind.

Typische Einsatzbereiche

• Landmaschinen und Traktorhydraulik
• Forsttechnik und mobile Maschinen
• Industriehydraulik und Produktionsanlagen
• Pressen und hydraulische Hebesysteme
• Arbeitsbühnen und Hubplattformen
• Bau- und Kommunaltechnik
• Hydrauliksysteme mit zwei synchron laufenden Zylindern

Die richtige Durchflussvariante auswählen

Wählen Sie den Durchflussbereich passend zum Ölstrom Ihrer Hydraulikanlage. Die Variante 10–20 L/min eignet sich für kleinere bis mittlere Anwendungen, während 20–32 L/min für Systeme mit höherem Durchfluss vorgesehen ist.

Prüfen Sie vor der Bestellung immer Systemdruck, benötigten Volumenstrom, Zylindergrösse, Lastverteilung und Kompatibilität mit Ihrer Hydraulikanlage. Für eine gute Synchronisation müssen Zylinder und Hydraulikkreis technisch passend aufeinander abgestimmt sein.

Stromteiler oder Durchflussregelventil?

Ein Hydraulik Stromteiler ist kein gewöhnliches Durchflussregelventil oder Drosselventil. Ein Durchflussregelventil begrenzt den Ölstrom, um die Geschwindigkeit einer Hydraulikfunktion zu regeln, während ein Stromteiler den Ölstrom auf zwei Hydraulikkreise aufteilt.

Dieses Produkt ist daher für Anwendungen vorgesehen, bei denen zwei Hydraulikzylinder möglichst gleichmässig bewegt werden sollen. Für die reine Geschwindigkeitsregelung eines einzelnen Zylinders wird eher ein Durchflussregelventil oder Drosselventil verwendet.

Montage und Kontrolle

• Prüfen Sie, ob der Durchflussbereich zum Ölstrom Ihres Hydrauliksystems passt.
• Verwenden Sie möglichst zwei gleiche Hydraulikzylinder für eine möglichst gleichmässige Bewegung.
• Prüfen Sie Systemdruck, Anschlüsse, Leitungsdurchmesser und Bauraum vor der Montage.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig, um Verschmutzungen zu vermeiden.
• Testen Sie die Bewegung nach der Montage langsam und unter kontrollierten Bedingungen.
• Lassen Sie sicherheitskritische Anwendungen durch eine fachkundige Person prüfen.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie diesen DFL Stromteiler mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie mit zusätzlichen Hydraulikfunktionen an einem Traktor? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum diesen Hydraulik Stromteiler wählen?

Dieser DFL Hydraulik Stromteiler ist eine praktische Wahl, wenn zwei Hydraulikzylinder möglichst gleichmässig bewegt werden sollen. Die proportionale Ölstrom-Aufteilung, die robuste Bauweise und die Auswahl zwischen 10–20 L/min und 20–32 L/min machen dieses Produkt vielseitig einsetzbar in professionellen Hydrauliksystemen.

Bestellen Sie diesen Hydraulik Stromteiler DFL einfach online bei uns und wählen Sie die Durchflussvariante, die zu Ihrem Hydrauliksystem passt.
