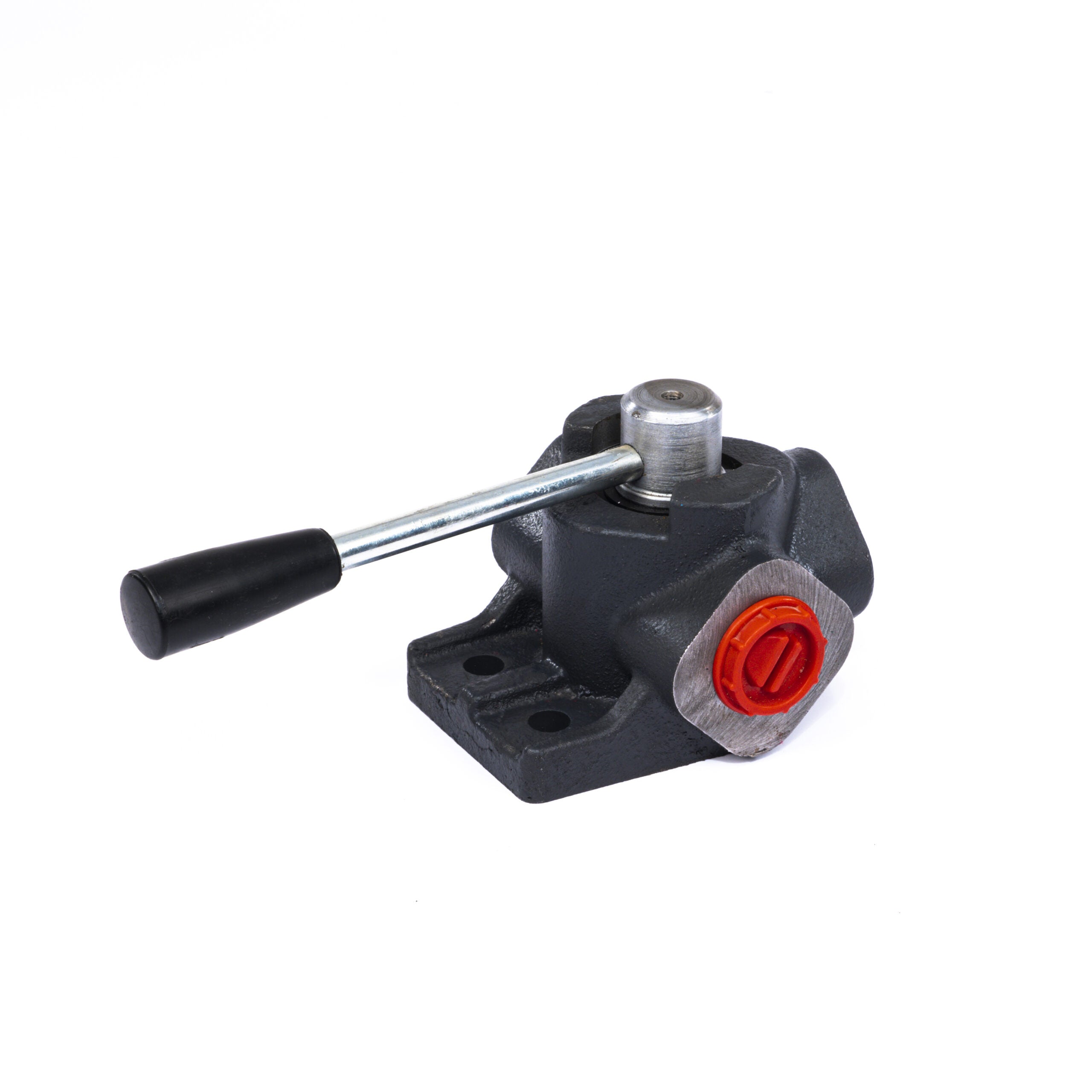

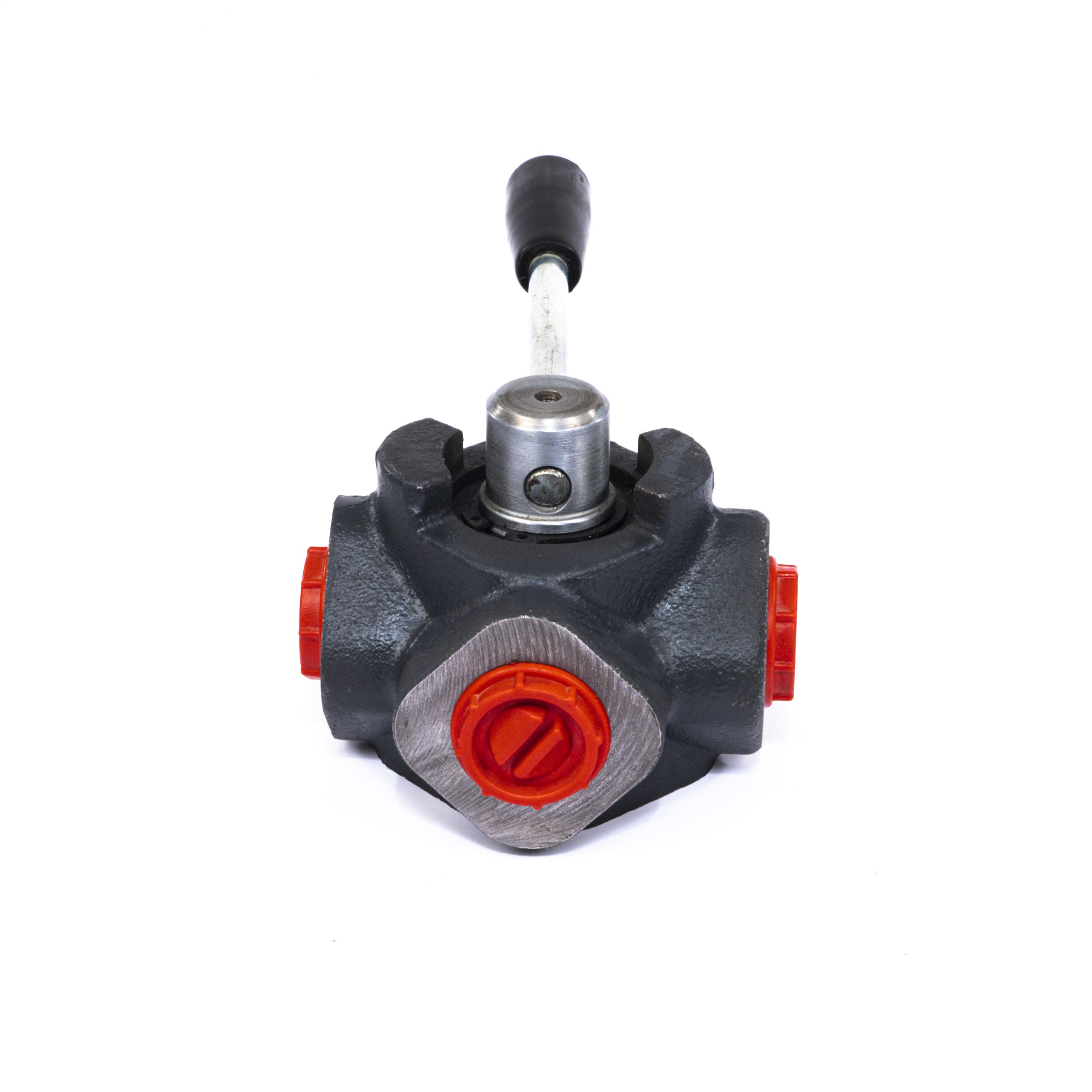

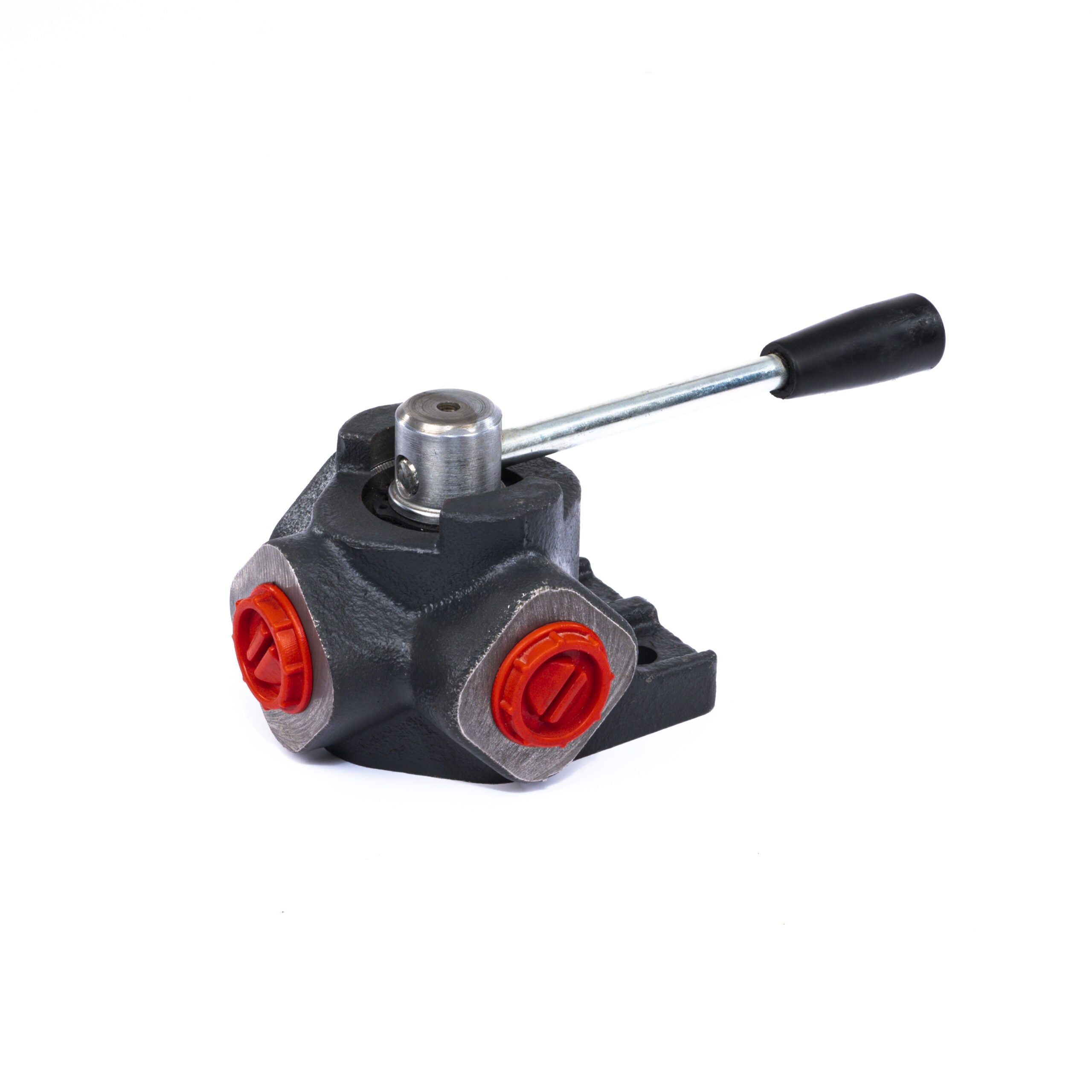

Hydraulischer 3-Wege Kugelhahn / Drehumlenkventil 3/8 1/2 3/4

Dieser hydraulische 3-Wege Kugelhahn ist für Hydrauliksysteme entwickelt, bei denen der Ölstrom manuell zwischen verschiedenen Leitungen oder Funktionen umgeschaltet werden soll. Der Kugelhahn verfügt über 3 Anschlüsse und ist in den Gewindegrössen 3/8, 1/2 und 3/4 erhältlich.

Durch die manuelle Bedienung per Hebel ist dieser Hydraulik Kugelhahn eine praktische Lösung für Traktorhydraulik, Landmaschinen, mobile Maschinen, Anbaugeräte und industrielle Hydraulikanwendungen. Die robuste Ausführung mit Innengewinde ermöglicht die Montage in passenden Hydraulikleitungssystemen.

Hydraulischer 3-Wege Kugelhahn zur manuellen Ölstrom-Umschaltung

Ein hydraulischer 3-Wege Kugelhahn wird eingesetzt, um den Hydraulikölstrom gezielt in eine andere Leitung oder Funktion umzuleiten. Dadurch können Hydraulikfunktionen manuell ausgewählt, getrennt oder umgeschaltet werden, ohne dass eine elektrische Steuerung erforderlich ist.

Die 3-Wege-Ausführung eignet sich besonders für Anwendungen, bei denen eine einfache mechanische Umschaltung benötigt wird. Durch den stabilen Aufbau aus Gusseisen EN-GJL-300 ist dieser Kugelhahn für anspruchsvolle Hydraulikanwendungen in Landwirtschaft, mobiler Hydraulik und Industrie geeignet.

3/2-Wege Hydraulik Kugelhahn in 3/8, 1/2 und 3/4

Wählen Sie die passende Variante anhand der Gewindegrösse, des Ölstroms und der Anwendung Ihres Hydrauliksystems.

• 3/8: kompakte Variante für kleinere Hydraulikleitungen und Steuerkreise
• 1/2: häufig verwendete Standardgrösse für allgemeine Hydraulikanwendungen
• 3/4: grösserer Anschluss für Hydrauliksysteme mit höherem Ölstrom

Hydraulisches Drehumlenkventil mit 3 Anschlüssen

Dieser Kugelhahn kann als 3/2-Wege Hydraulik Kugelhahn oder als hydraulisches Drehumlenkventil eingesetzt werden. Die Bedienung erfolgt manuell über den Hebel, sodass der gewünschte Hydraulikpfad schnell und eindeutig eingestellt werden kann.

Die Innengewinde-Ausführung ermöglicht den Einbau in passende Hydraulikleitungen. Prüfen Sie vor der Bestellung immer Gewindegrösse, Systemdruck, gewünschten Durchfluss und Kompatibilität mit Ihrer bestehenden Hydraulikanlage.

Wichtige Vorteile

• Hydraulischer 3-Wege Kugelhahn zur manuellen Umschaltung des Ölstroms
• Einsetzbar als hydraulisches Drehumlenkventil oder Umleitungsventil
• 3-Wege-Ausführung mit 3 Anschlüssen
• 3/2-Wege Hydraulik Kugelhahn mit Hebelbedienung
• Erhältlich in 3/8, 1/2 und 3/4
• Innengewinde für passende Hydraulikanschlüsse
• Robuste Konstruktion aus Gusseisen EN-GJL-300
• Nenndurchfluss von 90 L/min
• Maximaler Durchfluss von 140 L/min
• Nenndruck von 210 bar
• Maximaler Druck von 380 bar
• Schwarz lackierte Ausführung
• Geeignet für Traktorhydraulik, Landmaschinen, mobile Maschinen und Industriehydraulik

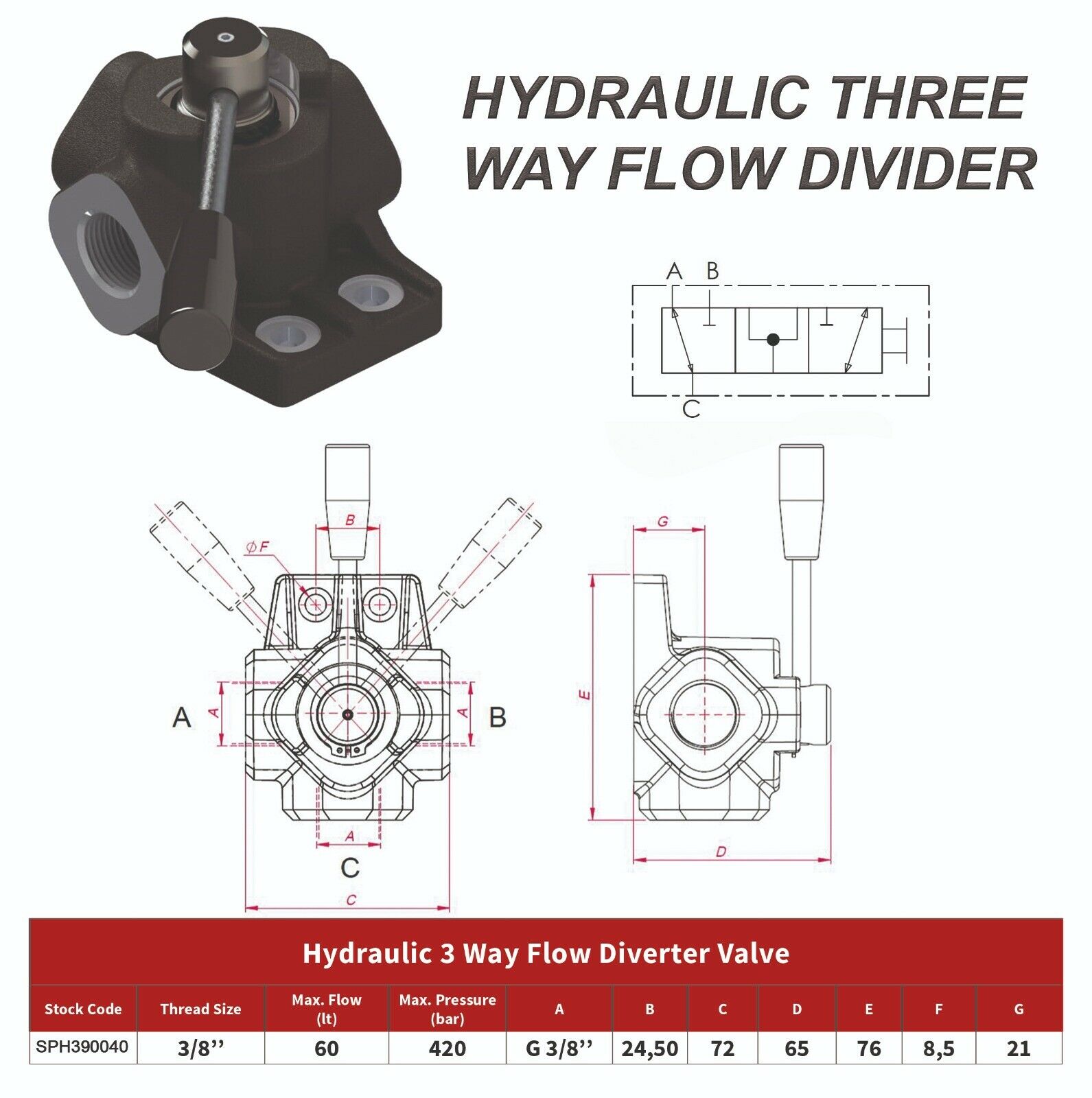

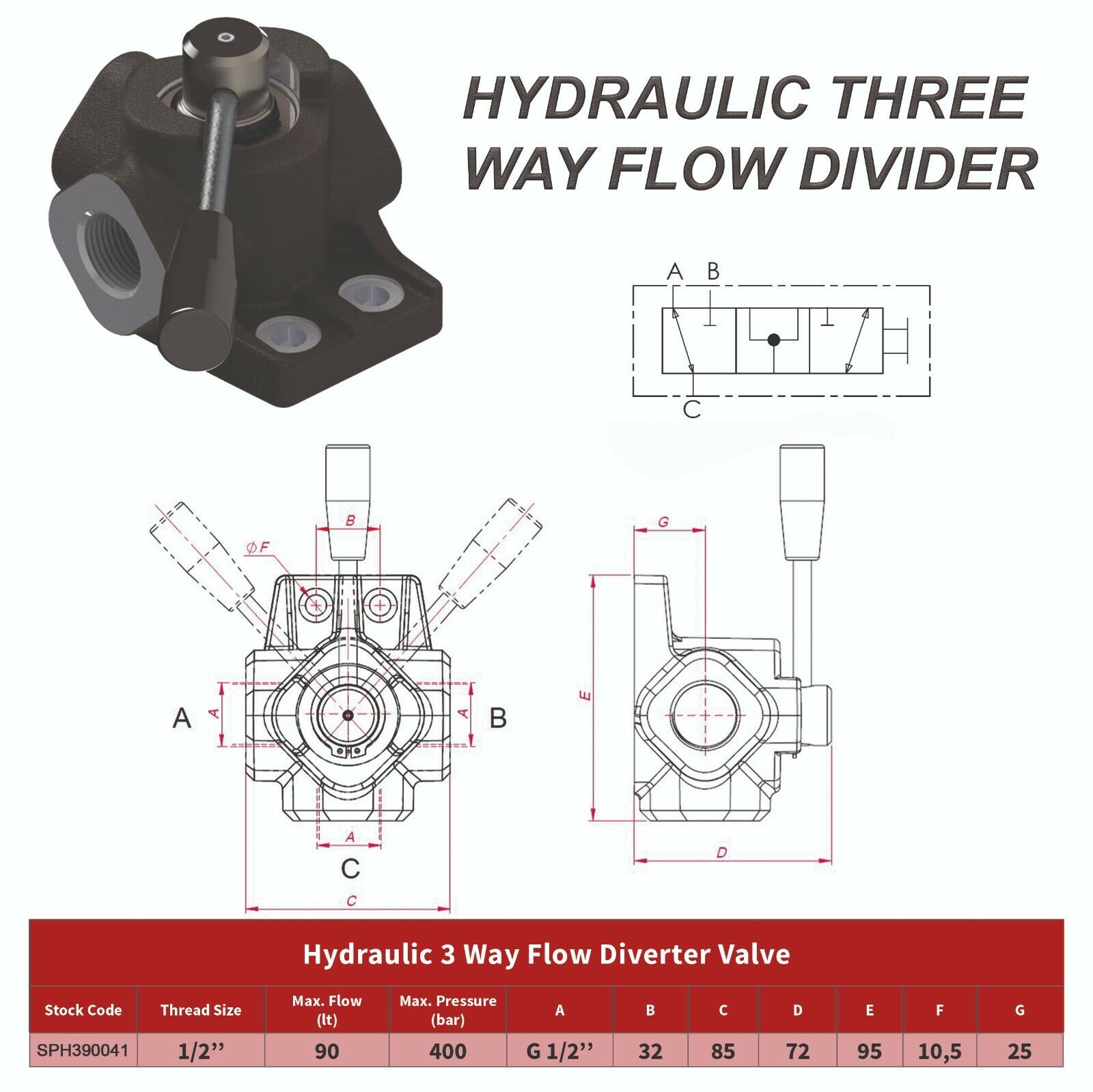

Technische Daten

Produkt
Hydraulischer 3-Wege Kugelhahn

Auch bekannt als
Hydraulisches Drehumlenkventil / Umleitungsventil

Ausführung
3/2-Wege Hydraulik Kugelhahn

Anzahl Anschlüsse
3 Anschlüsse

Verfügbare Gewindegrössen
3/8, 1/2 und 3/4

Gewinde
Innengewinde

Material
Gusseisen EN-GJL-300

Nenndurchfluss
90 L/min

Maximaler Durchfluss
140 L/min

Nenndruck
210 bar

Maximaler Druck
380 bar

Oberfläche
Schwarz lackiert

Anwendung
Hydrauliksysteme, Traktoren, Landmaschinen, mobile Maschinen und Industriehydraulik

Wie funktioniert ein 3-Wege Kugelhahn?

Der hydraulische Kugelhahn leitet den Ölstrom je nach Hebelstellung in den gewünschten Hydraulikpfad. So können Hydraulikfunktionen manuell umgeschaltet oder voneinander getrennt werden.

Die 3-Wege-Schaltfunktion ist nützlich, wenn eine Hydraulikanlage flexibel zwischen verschiedenen Funktionen arbeiten soll. Der Kugelhahn bietet eine einfache mechanische Lösung ohne elektrische Ansteuerung.

Typische Einsatzbereiche

• Traktorhydraulik und Zusatzhydraulik
• Landmaschinen und Anbaugeräte
• Mobile Maschinen und Baumaschinen
• Industriehydraulik und Produktionsanlagen
• Manuelle Umschaltung zwischen Hydraulikfunktionen
• Ölstrom-Umlenkung zwischen verschiedenen Hydraulikleitungen
• Hydrauliksysteme mit 3-Wege-Schaltfunktion

Die richtige Gewindegrösse auswählen

Wählen Sie die Gewindegrösse passend zu Ihrer vorhandenen Hydraulikanlage. Die Varianten 3/8, 1/2 und 3/4 unterscheiden sich vor allem durch Anschlussgrösse, Durchfluss und Einsatzbereich. Prüfen Sie vor der Bestellung immer Gewindegrösse, benötigten Ölstrom, Systemdruck und Kompatibilität mit Ihrem Hydrauliksystem.

3-Wege Kugelhahn oder Hydraulik Steuergerät?

Ein hydraulischer 3-Wege Kugelhahn ist dazu gedacht, den Ölstrom manuell zwischen verschiedenen Hydraulikpfaden umzuleiten. Er ist kein vollständiges Hydraulik Steuergerät mit mehreren Bediensektionen, sondern eine einfache mechanische Lösung zur Umschaltung einer Funktion oder Stromrichtung.

Wenn Sie eine vollständige Bedienung für Zylinder oder zusätzliche Hydraulikfunktionen benötigen, kann ein Hydraulik Steuergerät für Traktoren besser geeignet sein. Dieser 3-Wege Kugelhahn ist vor allem für die manuelle Auswahl oder Umschaltung innerhalb einer bestehenden Hydraulikanlage vorgesehen.

Montage und Kontrolle

• Prüfen Sie, ob die gewählte Gewindegrösse zu Ihren Hydraulikleitungen passt.
• Prüfen Sie, ob Durchfluss und Druckwerte zu Ihrem Hydrauliksystem passen.
• Achten Sie auf die richtige Verbindung der 3 hydraulischen Anschlüsse.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Testen Sie Hebelstellungen und Ölstrom unter kontrollierten Bedingungen.
• Lassen Sie sicherheitskritische Anwendungen durch eine fachkundige Person prüfen.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie diesen 3-Wege Kugelhahn mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Suchen Sie eine komplette Bedienung für zusätzliche Hydraulikfunktionen an einem Traktor? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum diesen hydraulischen 3-Wege Kugelhahn wählen?

Dieser hydraulische 3-Wege Kugelhahn kombiniert eine robuste Gusseisenkonstruktion, drei verfügbare Gewindegrössen und eine praktische manuelle 3-Wege-Schaltfunktion. Er ist eine starke Wahl, wenn der Ölstrom in einem Hydrauliksystem einfach und eindeutig umgeschaltet werden soll.

Bestellen Sie diesen hydraulischen 3-Wege Kugelhahn einfach online bei uns und wählen Sie die passende Variante für Ihr Hydrauliksystem.
