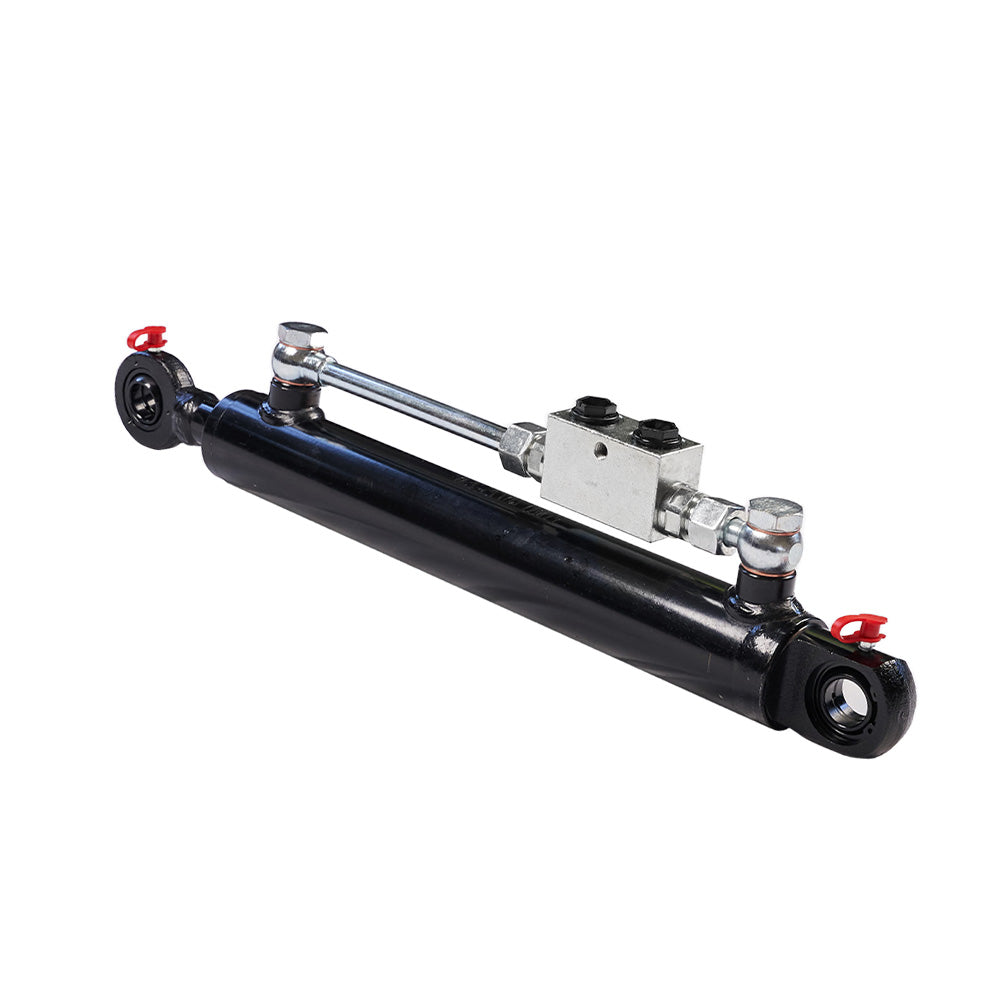

Hydraulischer Oberlenker Kat 1 (410–610 mm) mit Sperrblock & 2 Hydraulikschläuchen
CHF 135.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Hydraulischer Oberlenker Kat 1 (410–610 mm) mit Sperrblock & 2 Hydraulikschläuchen"
Dieser hydraulische Oberlenker Kat 1 mit einem Verstellbereich von 410–610 mm ist eine praktische Lösung für Kleintraktoren, Kompakttraktoren und kleinere Schlepper, wenn mehr Einstellweg als bei sehr kurzen Ausführungen benötigt wird. Mit 200 mm Hub bietet dieses Modell ausreichend hydraulische Verstellreserve für viele Kat 1-Anwendungen und bleibt dennoch kompakt in der Bauform.

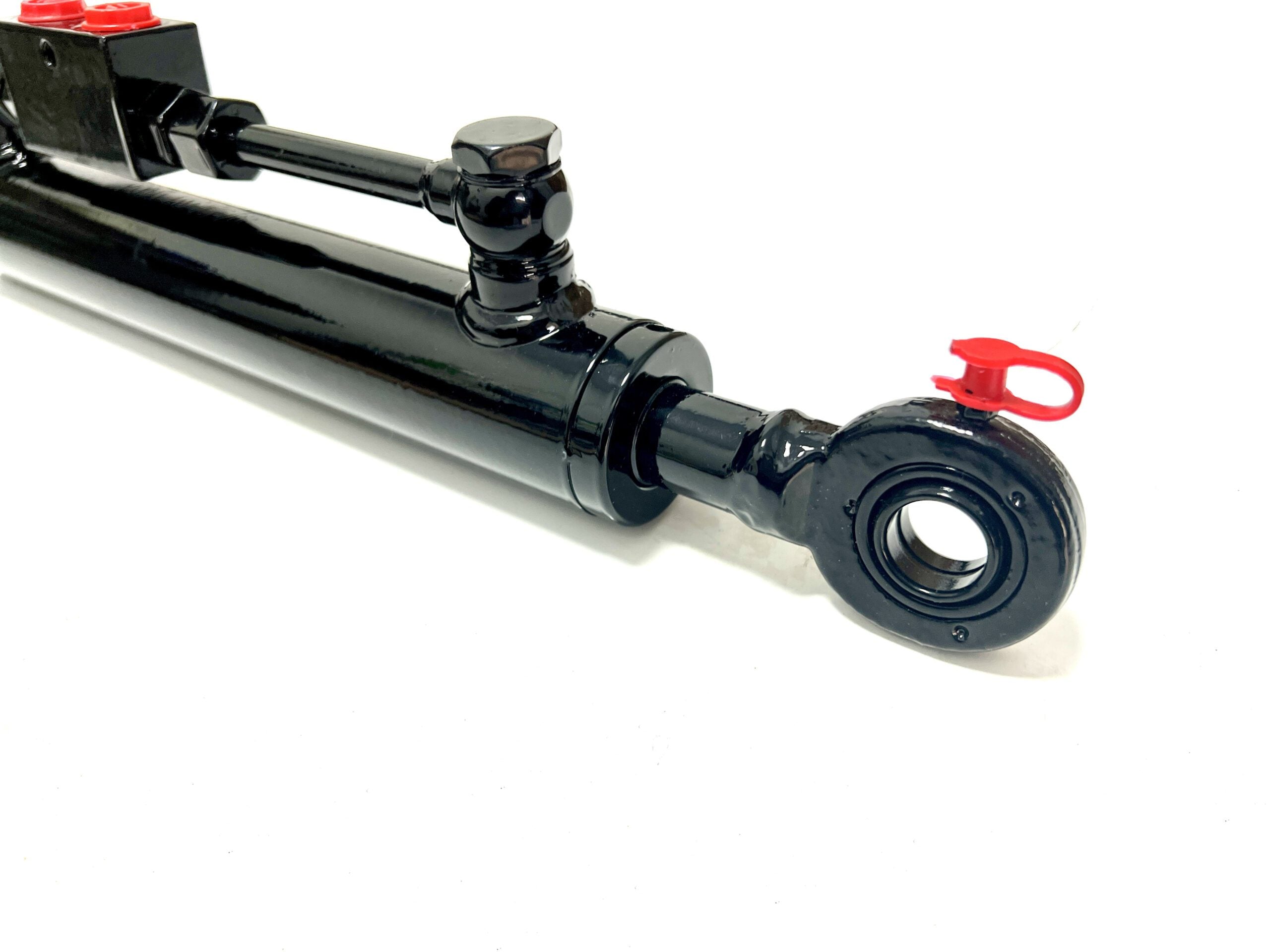

Der Oberlenker ist beidseitig für Kat 1-Anschlüsse mit 19 mm Bolzenmass geeignet. Die Kugelbreite von 44 mm ist ein wichtiger Kontrollpunkt für die passende Montage. Der integrierte Sperrblock mit Rückschlagventil hilft, die eingestellte Position während Arbeit und Transport stabil zu halten. Das Set wird komplett mit 2 Hydraulikschläuchen DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, 750 mm Schlauchlänge und G 1/2 BSP Schnellkupplungen in Poppet-Ausführung geliefert.
Hydraulischer Oberlenker Kat 1 mit 200 mm Hub
Mit einem Verstellbereich von 410–610 mm passt dieser hydraulische Oberlenker gut zu kleineren Traktoren und Kompakttraktoren, bei denen eine sehr kurze Ausführung zu wenig Einstellweg bietet, während längere Modelle zu viel Baulänge haben können. Der Hub von 200 mm ermöglicht eine präzise Anpassung des Arbeitswinkels direkt aus der Kabine.
- Verstellbereich: 410–610 mm
- Hub: 200 mm

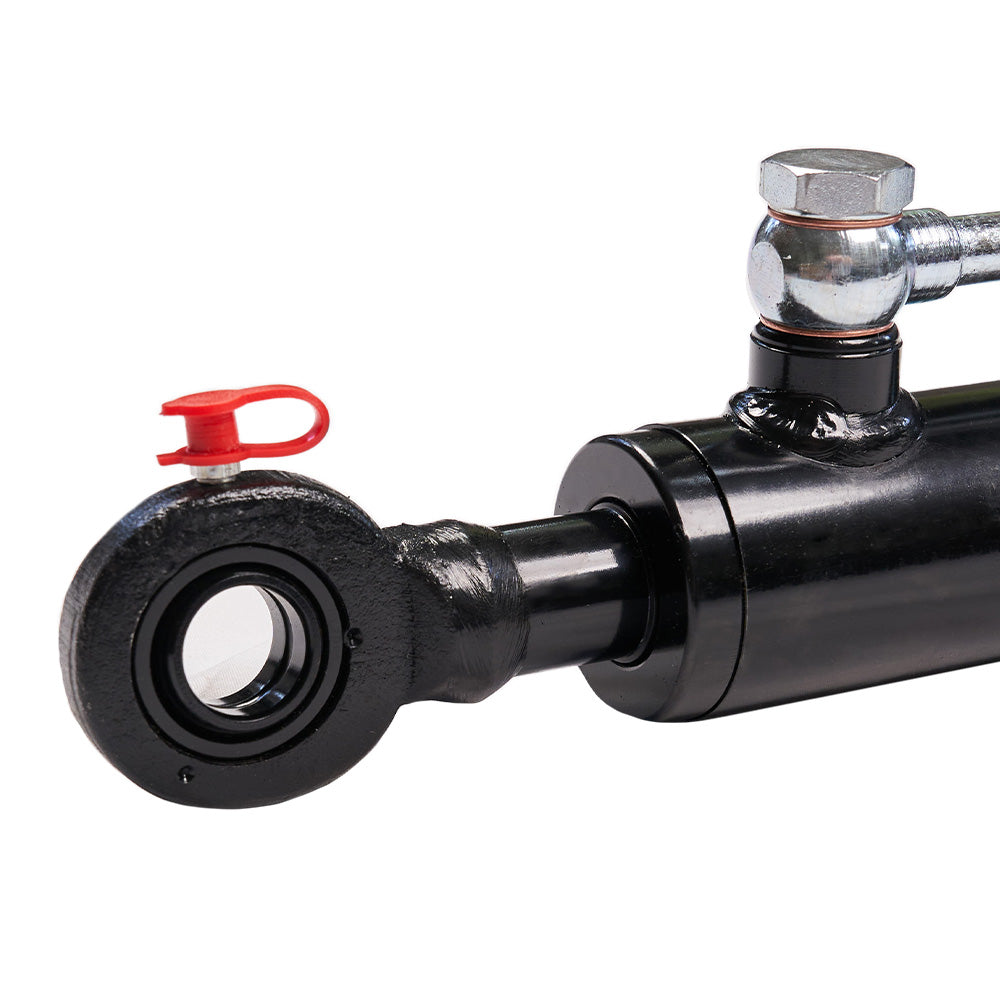

- Kat 1 Anschlüsse mit 19 mm Bolzenmass
- Kugelbreite: 44 mm

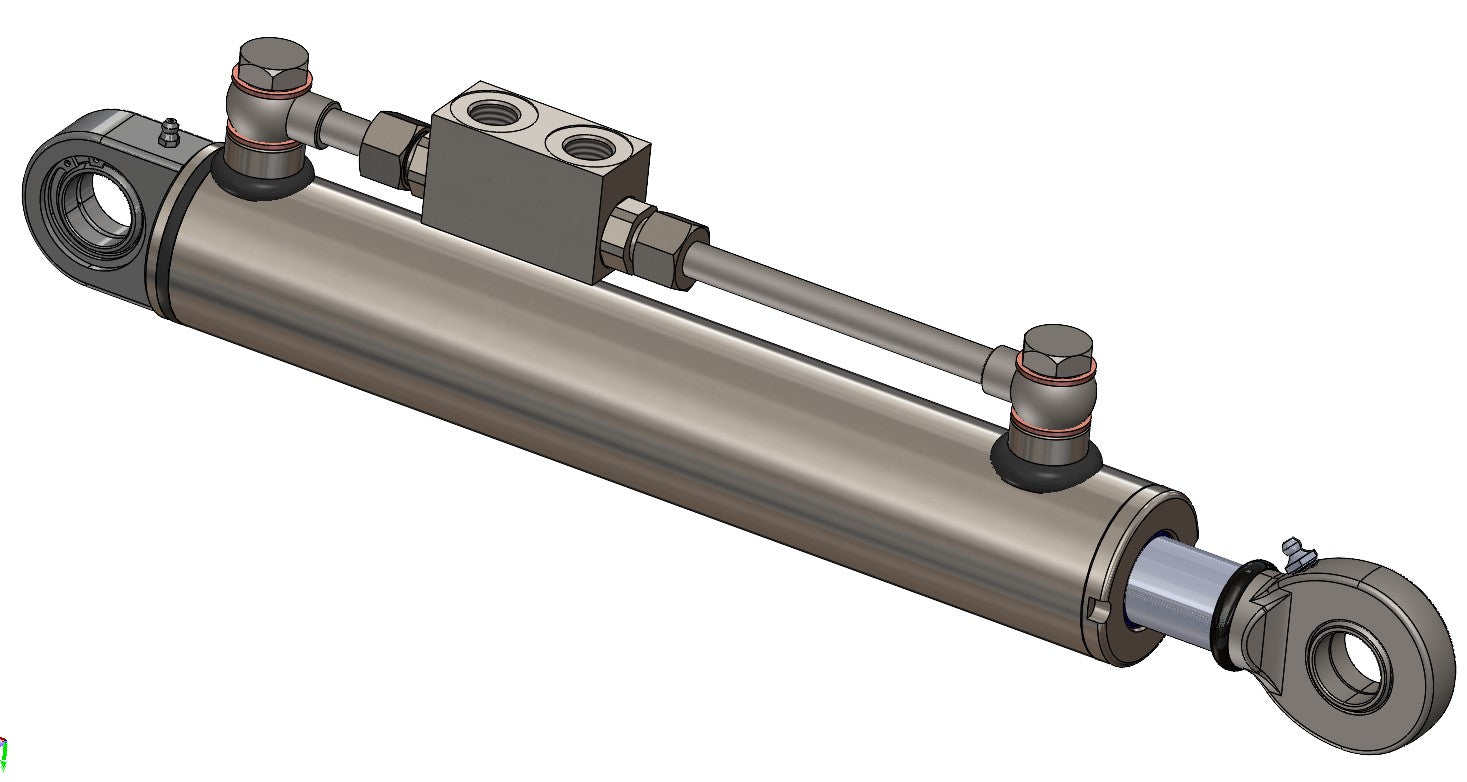

- Mit Sperrblock und Rückschlagventil zur sicheren Positionshaltung
- Komplett geliefert mit Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen
Wichtige Vorteile
Kat 1 Anschluss
Beide Seiten sind für Kat 1-Anschlüsse mit 19 mm Bolzenmass geeignet.
410–610 mm Verstellbereich
Eine vielseitige Länge für Kompakttraktoren und kleinere Schlepper mit Kat 1-Dreipunktaufnahme.
200 mm Hub
Der Hub von 200 mm bietet eine präzise hydraulische Verstellung des Arbeitswinkels.
Komplett mit Schläuchen
Geliefert mit DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen.
Für Kleintraktoren und Kompakttraktoren
Dieser hydraulische Oberlenker Kat 1 eignet sich für Anwender, die ihr 3-Punkt-Anbaugerät direkt aus der Kabine verstellen möchten. Typische Anwendungen sind Mähwerke, Mulcher, Transportboxen, Heckschaufeln, Schaber, leichte Bodenbearbeitungsgeräte und weitere Kat 1-Anbaugeräte.
Die hydraulische Bedienung ersetzt das manuelle Verstellen eines mechanischen Oberlenkers. Das spart Zeit, erhöht den Bedienkomfort und bietet mehr Kontrolle, wenn der Arbeitswinkel des Anbaugeräts regelmässig angepasst werden muss.

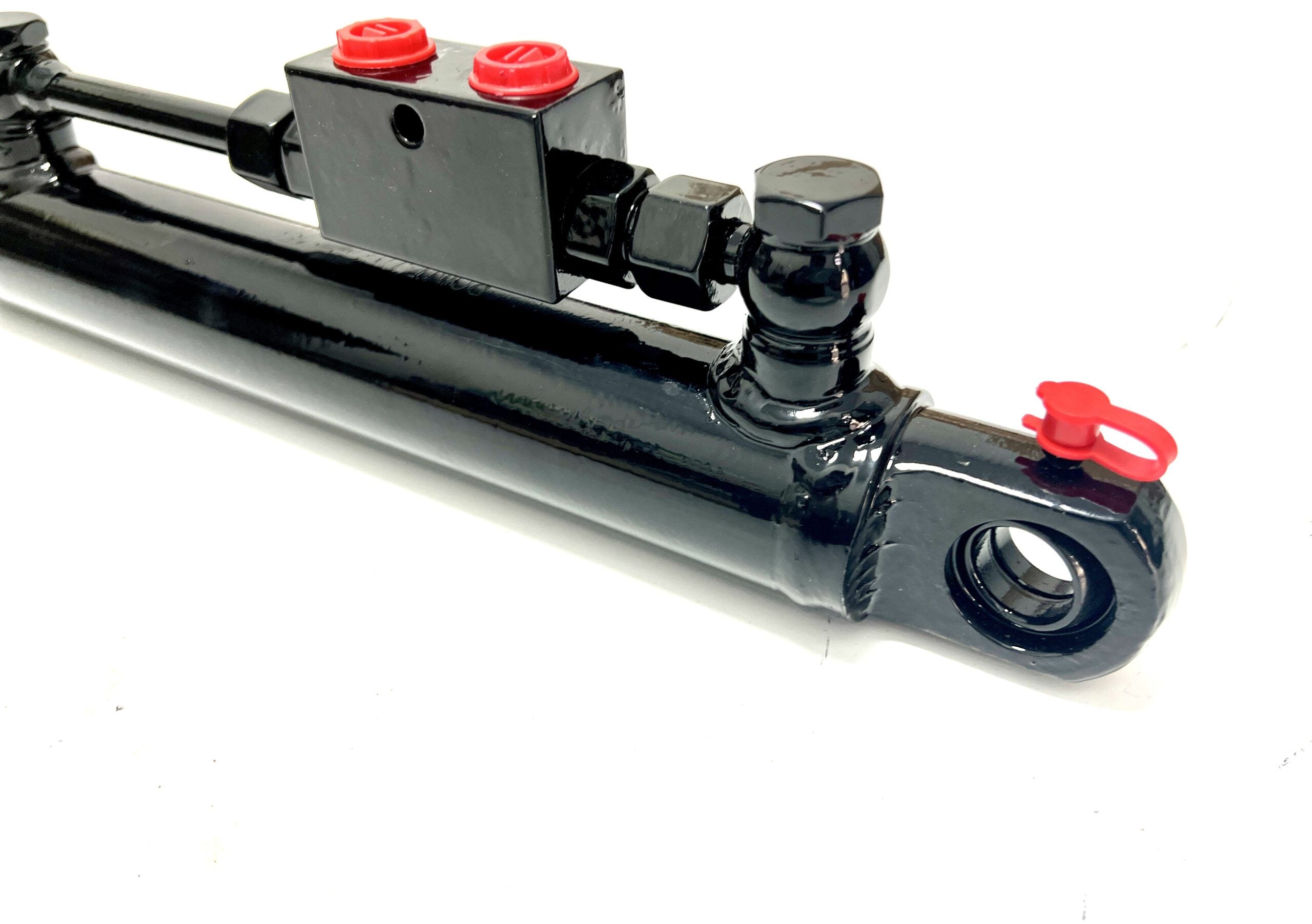

Sichere Positionshaltung durch Sperrblock
Der integrierte Sperrblock mit Rückschlagventil hilft, den hydraulischen Oberlenker in der eingestellten Position zu halten. Dadurch wird ungewolltes Absinken, Verstellen oder Nachgeben unter Last reduziert. Das ist wichtig beim Transport, bei wechselnder Belastung und bei Arbeiten, bei denen der Arbeitswinkel des 3-Punkt-Anbaugeräts stabil bleiben soll.

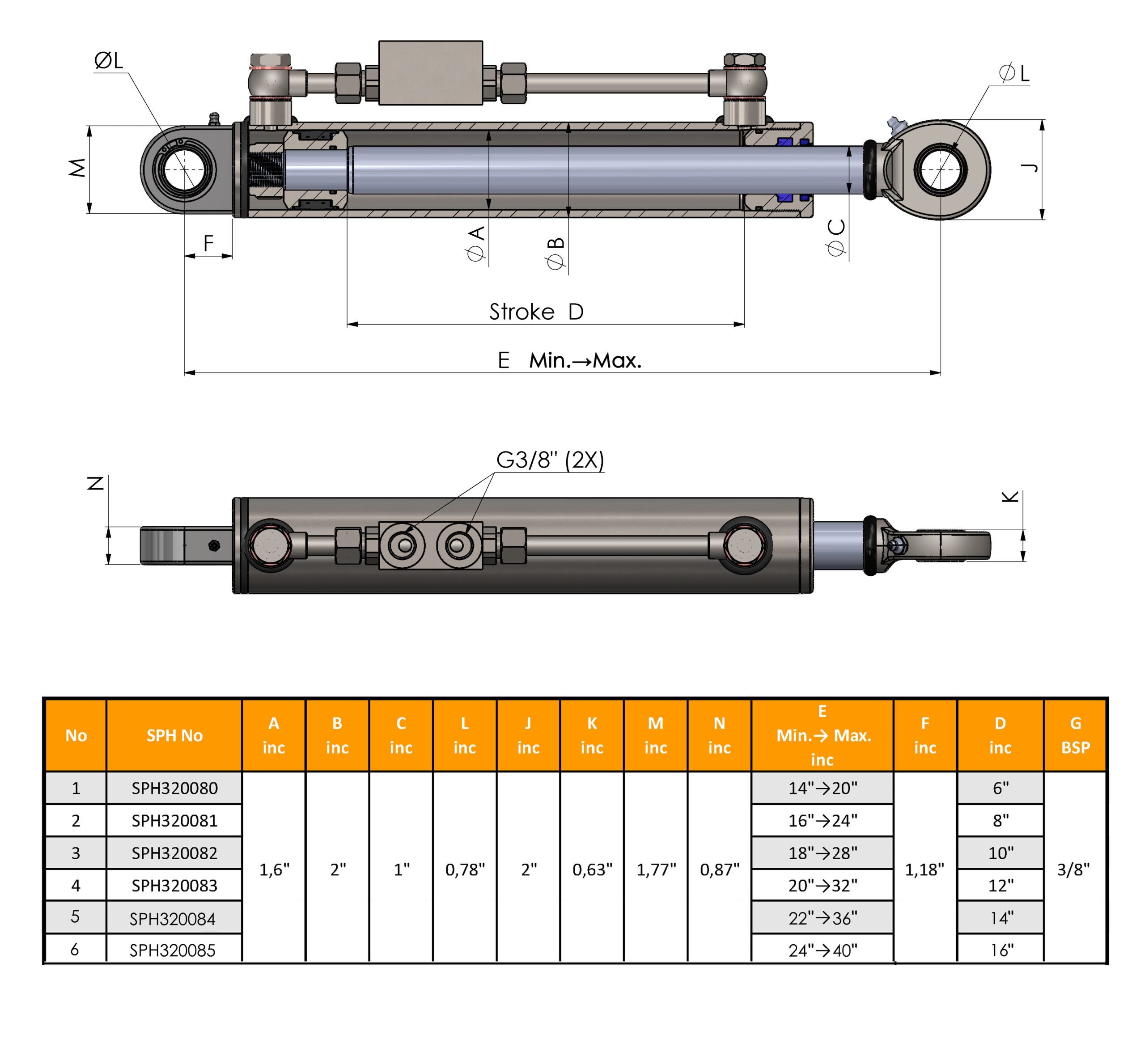

Technische Daten
ArtikelnummerZSSE180023 Produkttyp
Hydraulischer Oberlenker / Oberlenkerzylinder Ausführung
Mit Sperrblock und 2 Hydraulikschläuchen Kategorie
Kat 1/1, beidseitig Kat 1 Bolzenmass
19 mm, passend für Kat 1 Kugelbreite
44 mm Geeignet für
Kleintraktoren, Kompakttraktoren und kleinere Schlepper mit ca. 10–40 PS Verstellbereich
410–610 mm Hub
200 mm Maximaler Hydraulikdruck
250 bar Betriebsdruck
180 bar Druckkraft
2,30 t bei 180 bar Zugkraft
1,40 t bei 180 bar Hydraulikschläuche
DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT Schlauchlänge
750 mm Schnellkupplungen
G 1/2 BSP, Poppet-Ausführung Erforderlich
Doppeltwirkendes Hydrauliksteuergerät

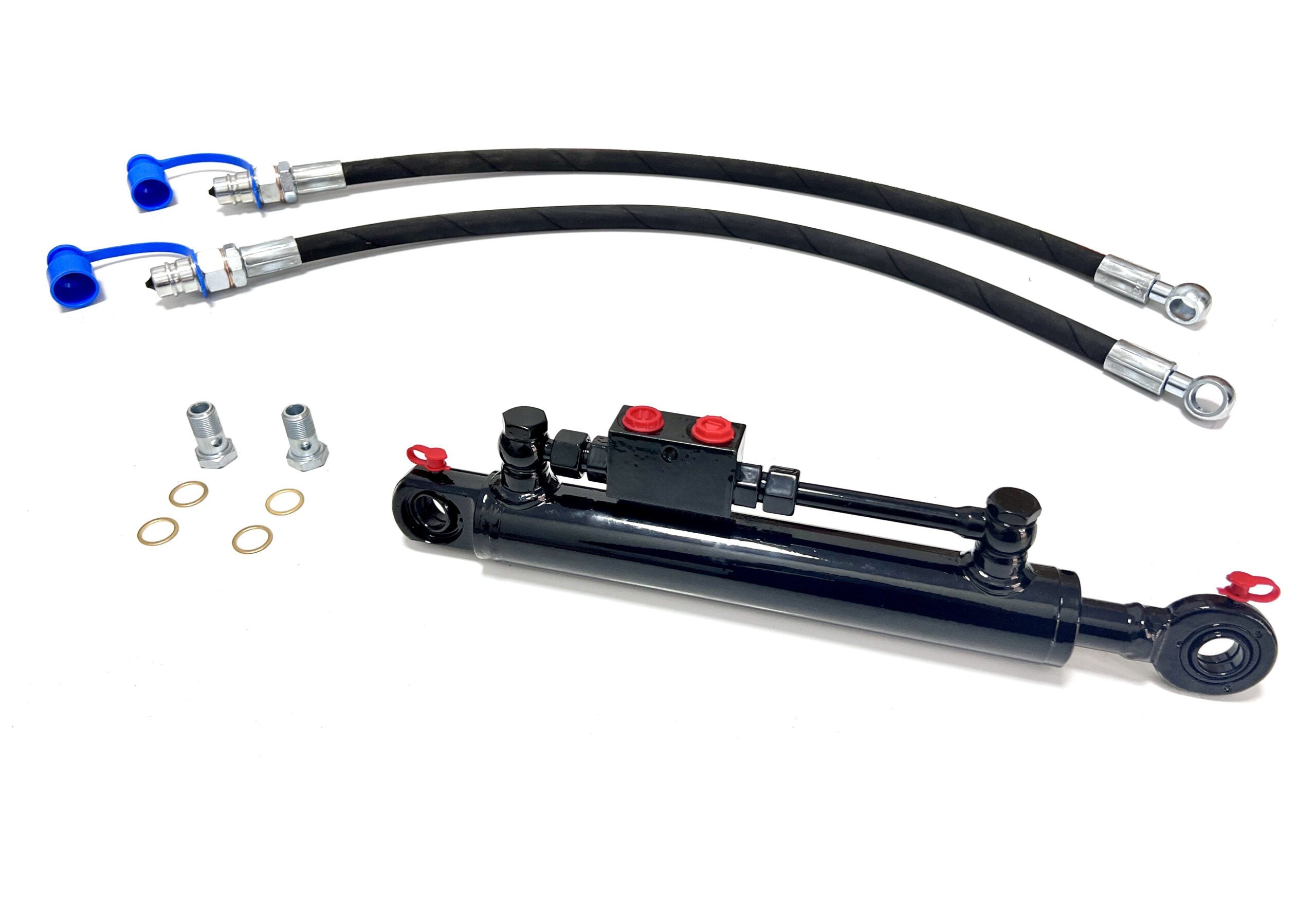

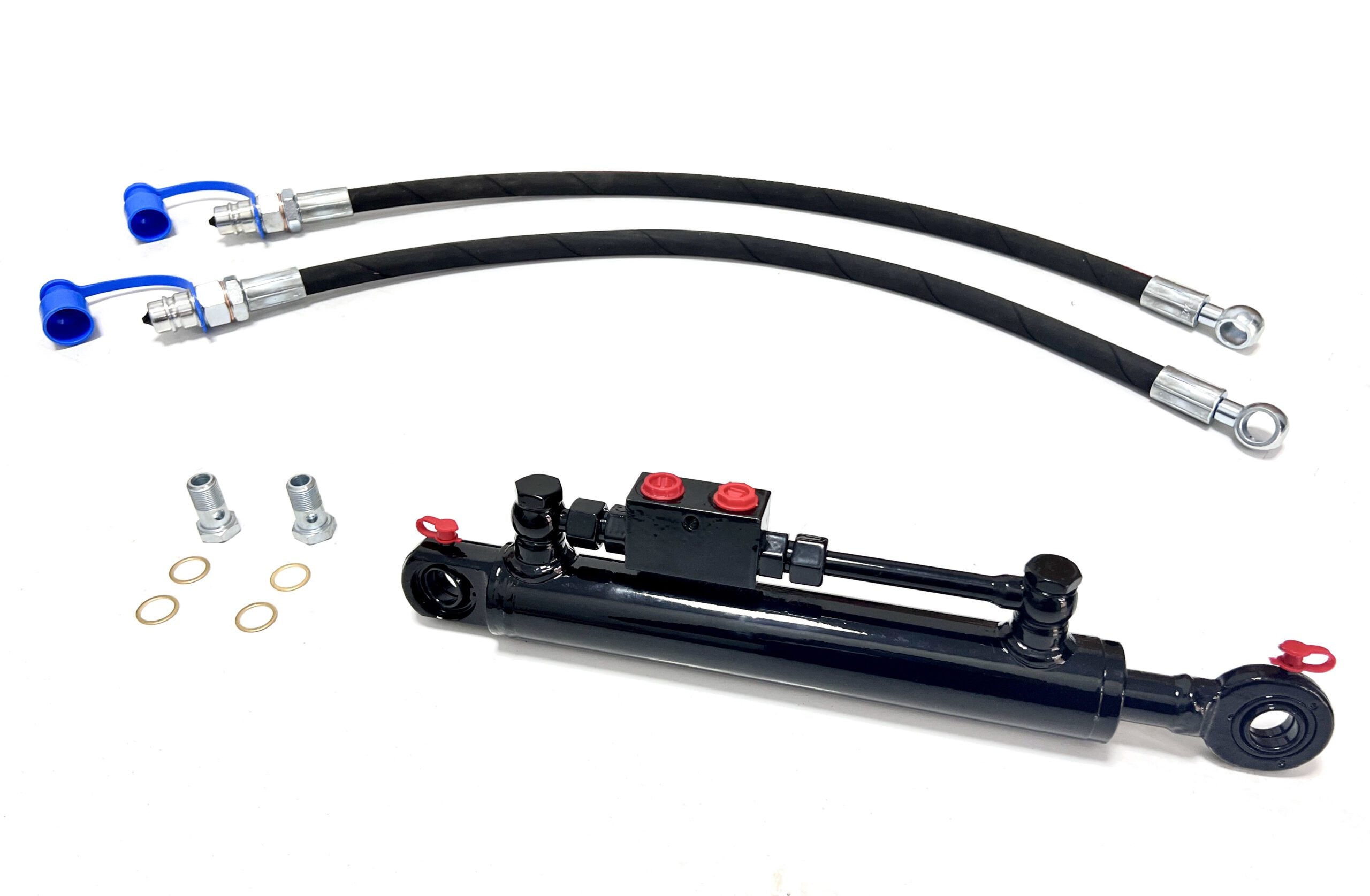

Lieferumfang
- 1 × hydraulischer Oberlenker Kat 1 mit Sperrblock
- 2 × Hydraulikschläuche, DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, Länge 750 mm

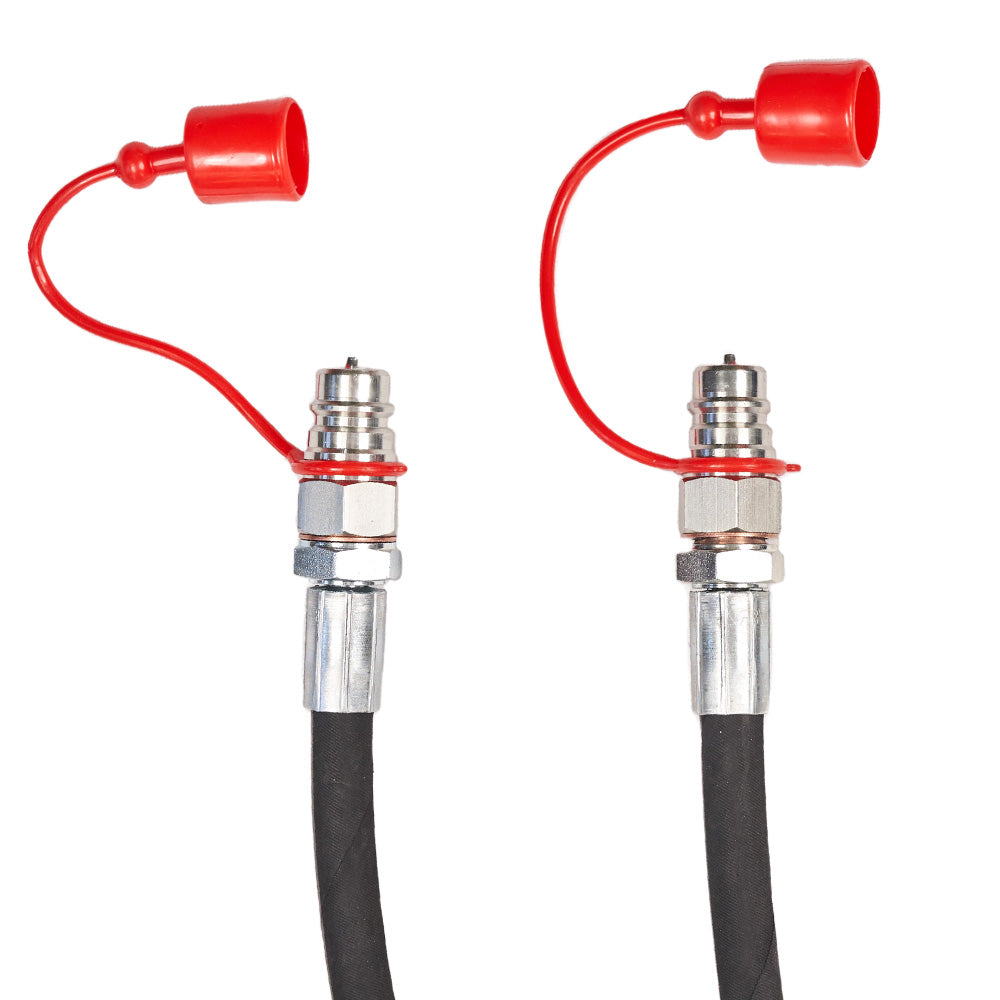

- 2 × Schnellkupplungen, G 1/2 BSP, Poppet-Ausführung
- Staubschutzkappen

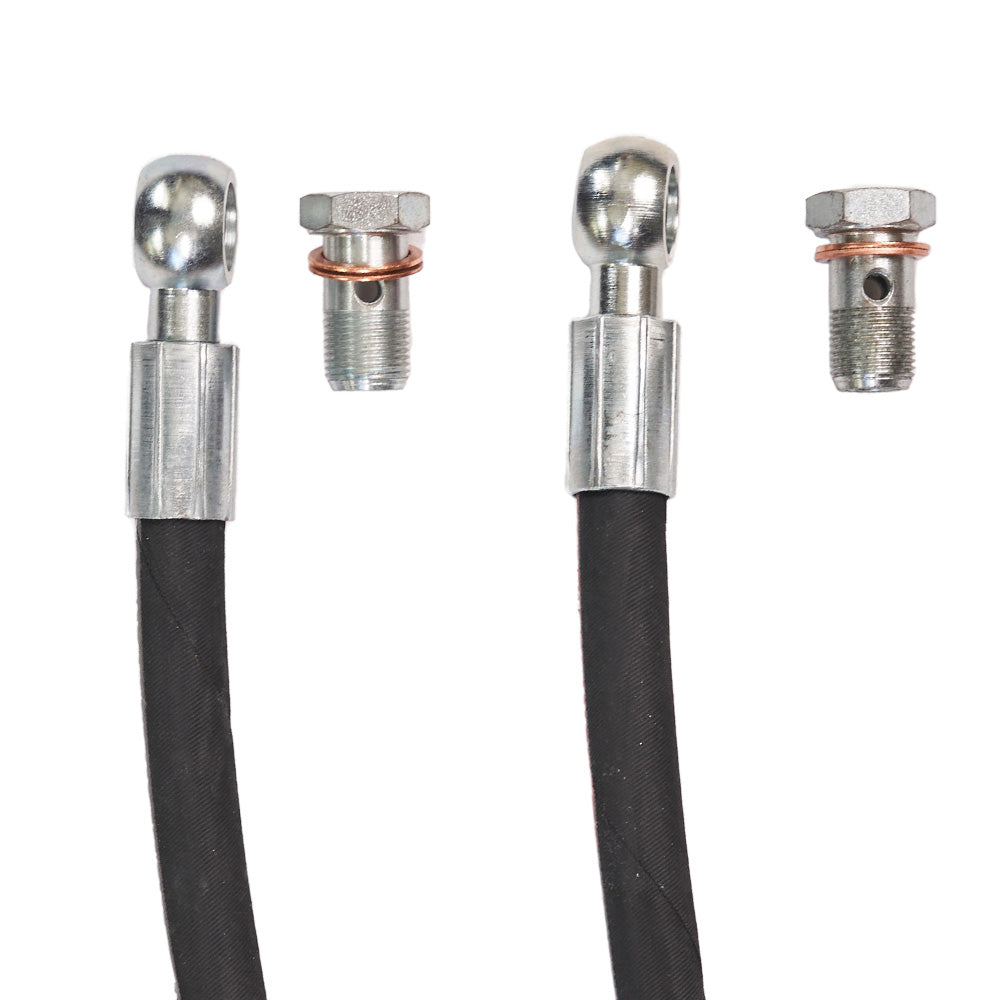

- Hohlschrauben mit Dichtringen für die Montage
Vor dem Kauf prüfen
Wichtige Kontrollpunkte
- Prüfen Sie, ob Ihr Traktor eine Kat 1-Oberlenkeraufnahme hat.
- Kat 1 entspricht einem Bolzenmass von 19 mm.
- Prüfen Sie die Kugelbreite von 44 mm für Ihre Montagesituation.
- Messen Sie Ihren aktuellen Oberlenker und vergleichen Sie ihn mit dem Verstellbereich von 410–610 mm.
- Prüfen Sie, ob 200 mm Hub zu Ihrem Anbaugerät und dem gewünschten Arbeitswinkel passt.
- Kontrollieren Sie, ob Ihr Traktor über ein doppeltwirkendes Hydrauliksteuergerät verfügt.
- Kontrollieren Sie, ob die Hydraulikschläuche DN10 / 3/8 Zoll und Schnellkupplungen G 1/2 BSP zu Ihrem System passen.
Auch interessant
Häufige Fragen zum hydraulischen Oberlenker Kat 1 410–610 mm
Ist dieser hydraulische Oberlenker für Kat 1 geeignet?
Ja, dieser Oberlenker ist beidseitig für Kat 1-Anschlüsse mit 19 mm Bolzenmass geeignet.
Wann wähle ich 410–610 mm?
Wählen Sie diese Länge, wenn Sie mehr Einstellweg als bei einem sehr kurzen Oberlenker benötigen, aber dennoch eine kompakte Kat 1-Lösung suchen. Messen Sie immer Ihren vorhandenen Oberlenker und vergleichen Sie ihn mit dem Verstellbereich von 410–610 mm.
Warum ist die Kugelbreite wichtig?
Die Kugelbreite bestimmt mit, ob der Oberlenker in die vorhandene Montage passt. Bei diesem Modell beträgt die Kugelbreite 44 mm.
Was macht der Sperrblock?
Der Sperrblock hilft, den Oberlenker in der eingestellten Position zu halten und ungewolltes Absinken oder Verstellen unter Last zu verhindern.
Welche Schläuche und Schnellkupplungen werden mitgeliefert?
Das Set wird mit 2 Hydraulikschläuchen DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, 750 mm Schlauchlänge und Schnellkupplungen G 1/2 BSP in Poppet-Ausführung geliefert.
Kat 1-Oberlenker mit praktischem Einstellbereich
Mit diesem hydraulischen Oberlenker Kat 1 von 410–610 mm stellen Sie 3-Punkt-Anbaugeräte schneller und präziser aus der Kabine ein. Dank 200 mm Hub, 44 mm Kugelbreite, sicherem Sperrblock, DN10 / 3/8 Zoll Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen ist dieses Set eine komplette Lösung für Anwender, die sichere Positionshaltung, kompakte Montage und hydraulischen Bedienkomfort kombinieren möchten.
