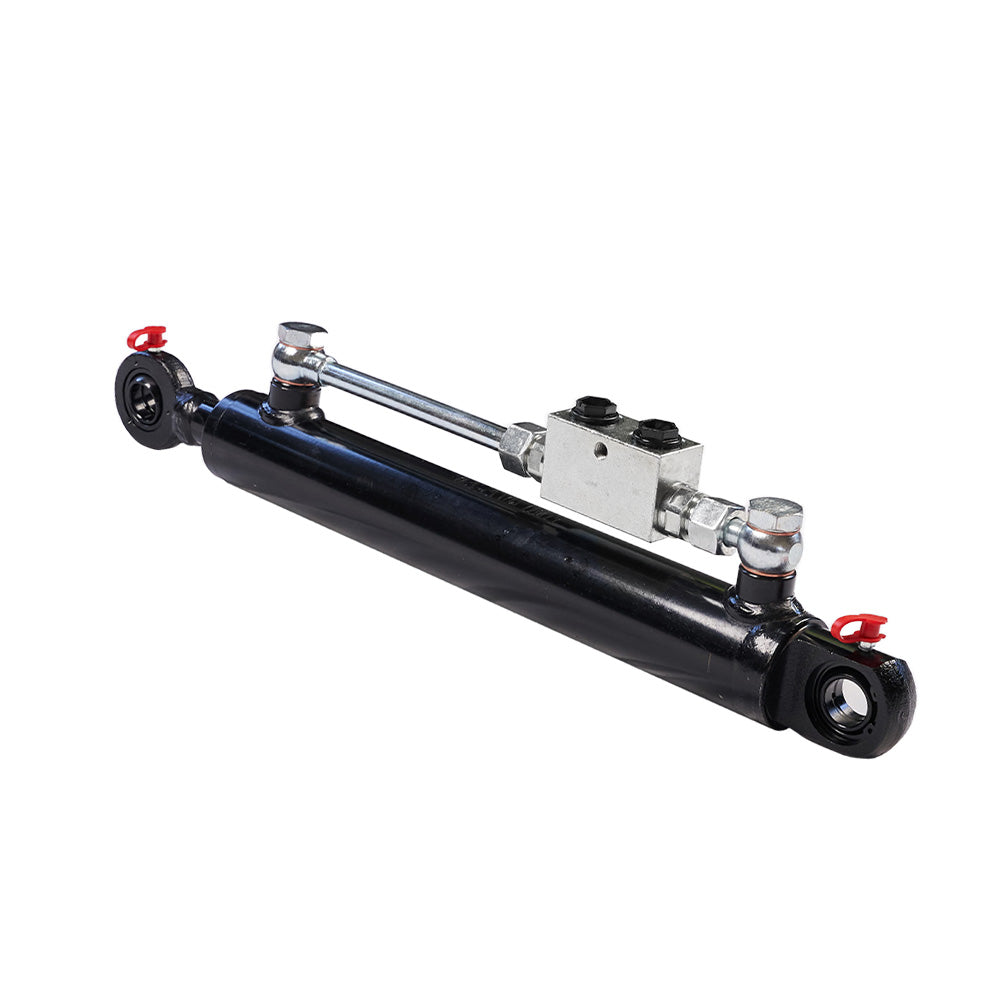

Hydraulischer Oberlenker Kat 1 (510–810 mm) mit Sperrblock & 2 Hydraulikschläuchen
CHF 145.00
Lieferbar, Lieferzeit: 5–10 Werktage
Passt das Teil? Vergleichen Sie Originalnummer und Masse mit Ihrem alten Teil – oder schicken Sie uns die Nummer, wir prüfen es gerne vor der Bestellung. Kontakt
- Schweizer Firma · Rechnung in CHF
- Keine Zollgebühren bei Lieferung
- Bezahlung per Rechnung oder Vorkasse
- Beratung: +41 71 950 12 77
Produktinformationen "Hydraulischer Oberlenker Kat 1 (510–810 mm) mit Sperrblock & 2 Hydraulikschläuchen"
Der hydraulische Oberlenker Kat 1 (510–810 mm) ist eine lange Ausführung für Kleintraktoren, Kompakttraktoren und kleinere Schlepper, wenn besonders viel Verstellweg am Dreipunktgestänge benötigt wird. Mit 300 mm Hub und 44 mm Kugelbreite bietet dieses Modell grosse Einstellreserve für flexible Kategorie-1-Anwendungen.
Beide Anschlussseiten sind für Kategorie 1 ausgeführt und passen zu 19 mm Bolzenaufnahmen. Die hydraulische Verstellung ermöglicht eine präzise Einstellung des Arbeitswinkels direkt vom Fahrersitz aus.
Der Sperrblock mit Rückschlagventil hält den Oberlenker zuverlässig in der eingestellten Position und verhindert ein unbeabsichtigtes Absinken oder Nachgeben bei Belastung. Geliefert wird das Set komplett mit 2 Hydraulikschläuchen DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, 750 mm Schlauchlänge und G 1/2 BSP Schnellkupplungen in Poppet-Ausführung.
Hydraulischer Oberlenker Kat 1 mit 300 mm Hub
Dieser hydraulische Oberlenker Kat 1 ist besonders geeignet, wenn verschiedene Anbaugeräte genutzt werden oder eine grössere Oberlenkerlänge erforderlich ist. Der Verstellbereich von 510–810 mm bietet viel Spielraum für Mähwerke, Mulcher, Transportboxen, Heckschaufeln, Schaber, Bodenbearbeitungsgeräte und weitere Kat 1-Anbaugeräte.
- Verstellbereich: 510–810 mm
- Hub: 300 mm
- Kat 1 Anschlüsse mit 19 mm Bolzenmass
- Kugelbreite: 44 mm
- Mit Sperrblock und Rückschlagventil zur sicheren Positionshaltung
- Komplett geliefert mit Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen
Wichtige Vorteile
Lange Kat 1 Ausführung
Mit 510–810 mm Verstellbereich eignet sich dieser Oberlenker für flexible Kat 1-Anwendungen mit grösserem Längenbedarf.
300 mm Hub
Der grosse Hub bietet sehr viel Einstellweg für eine präzise hydraulische Anpassung des Arbeitswinkels.
44 mm Kugelbreite
Die Kugelbreite ist ein wichtiger Kontrollpunkt für die passende Einbausituation an Traktor und Anbaugerät.
Komplett mit Schläuchen

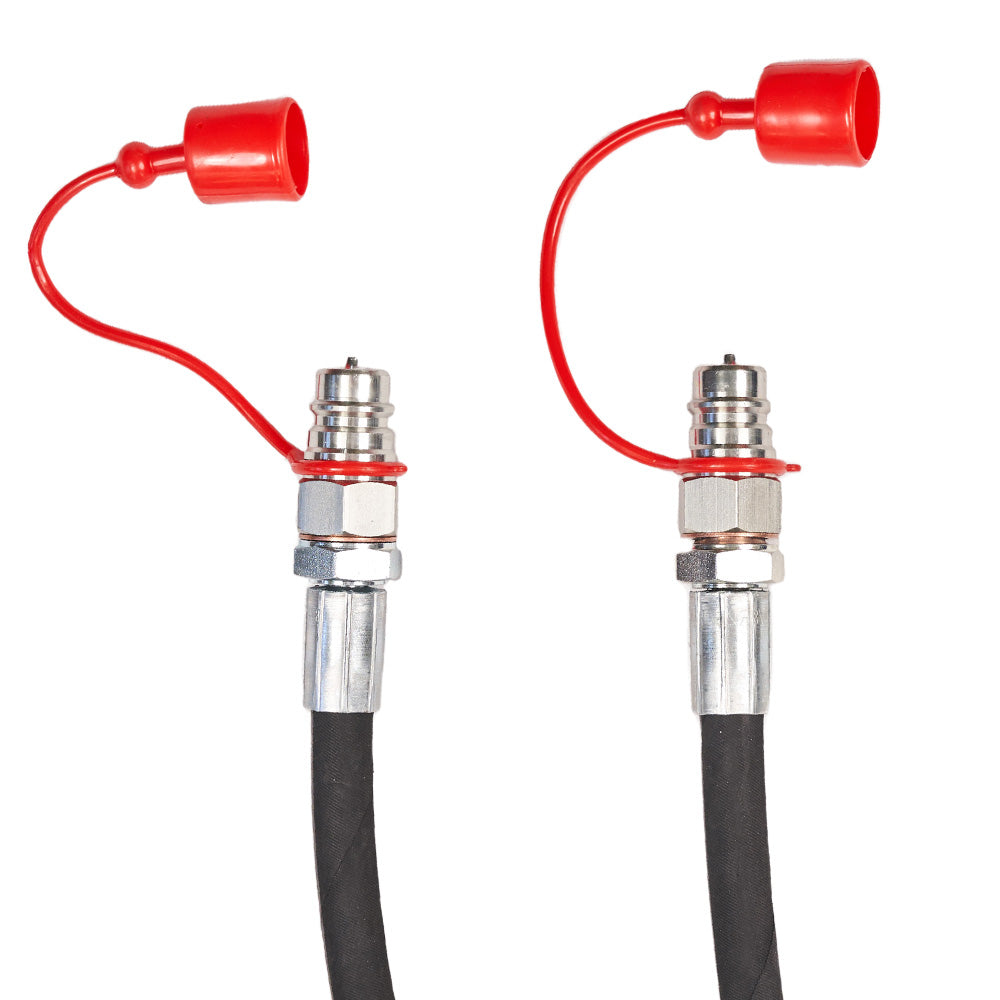

Geliefert mit DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen.
Für Kleintraktor und Kompakttraktor
Für Kompakttraktoren, Kleintraktoren und kleinere Schlepper mit passender Kategorie-1-Aufnahme ist dieses Modell eine starke Wahl, wenn eine lange hydraulische Oberlenkerlösung mit viel Verstellweg gesucht wird.
Die Verstellung erfolgt bequem hydraulisch aus der Kabine. Dadurch lässt sich der Arbeitswinkel schnell anpassen, während der Sperrblock die gewählte Position zuverlässig hält.
Sichere Verstellung beim hydraulischen Oberlenker Kat 1

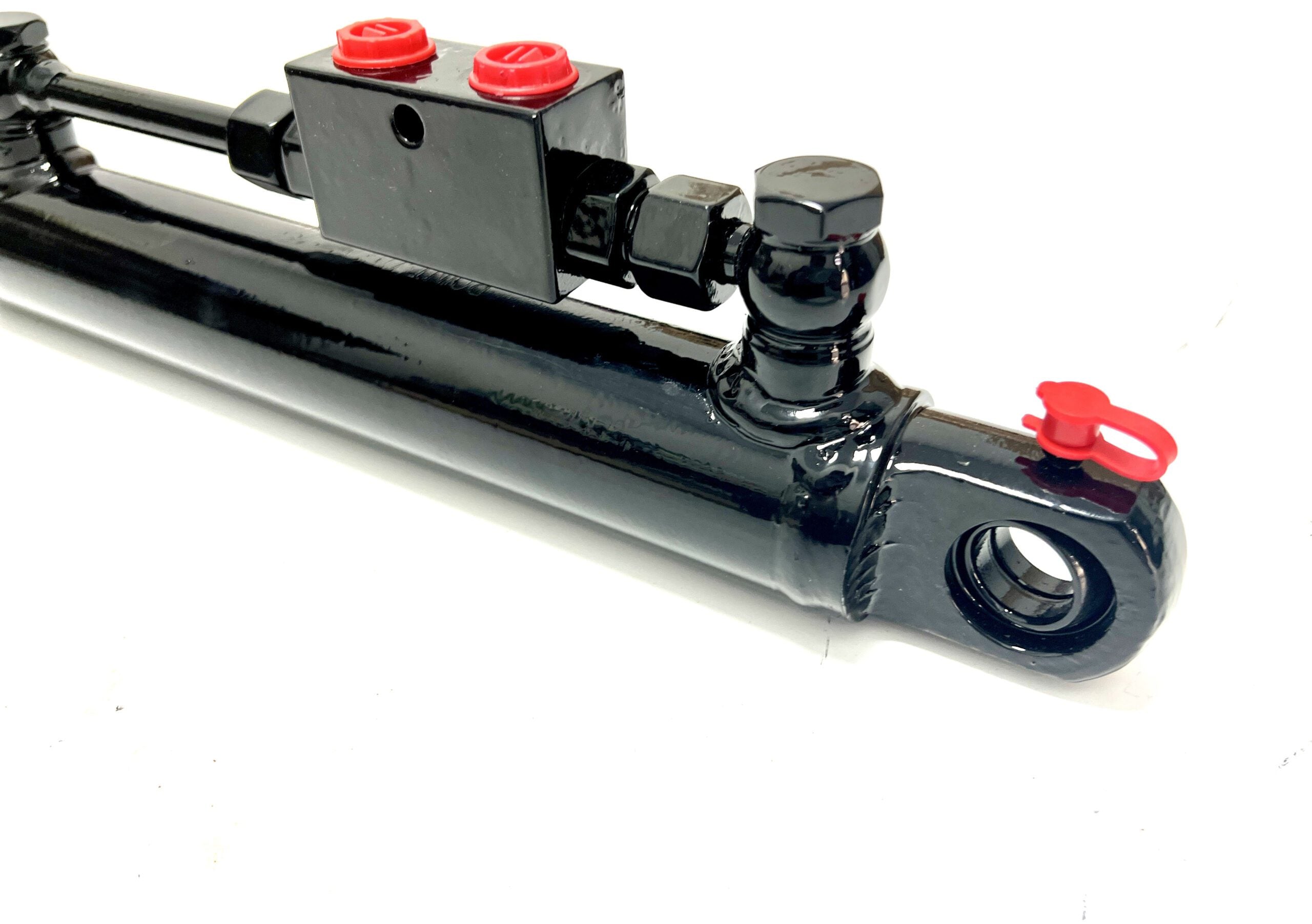

Der Sperrblock, auch Verriegelungsblock genannt, hält den hydraulischen Oberlenker stabil in der gewünschten Position. Das Rückschlagventil verhindert, dass sich der Zylinder bei Belastung unbeabsichtigt verstellt, absinkt oder nachgibt.

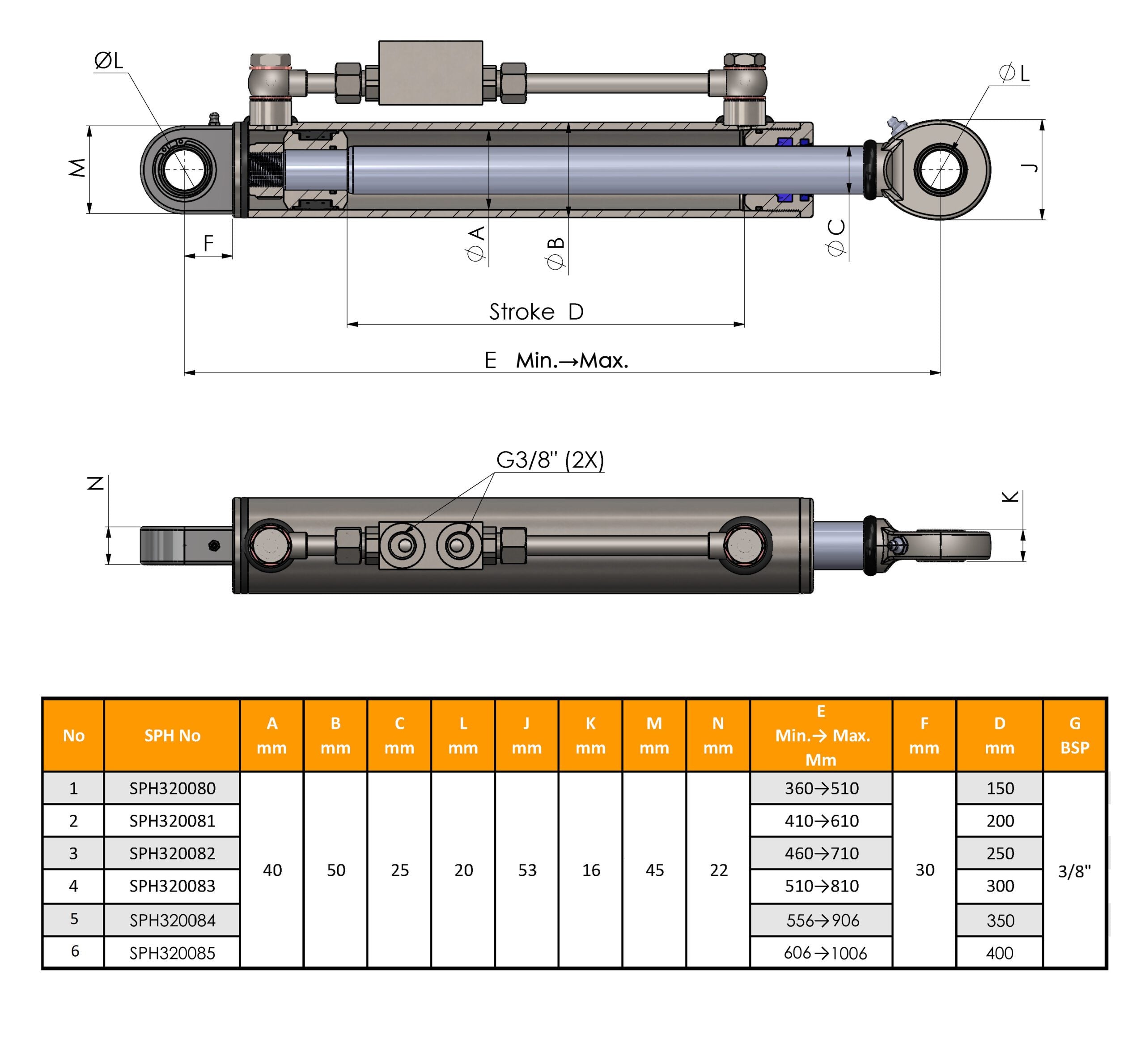

Technische Daten
ArtikelnummerZSSE380023 Produktart
Hydraulischer Oberlenker / Oberlenkerzylinder Ausführung
Mit Sperrblock / Verriegelungsblock und 2 Hydraulikschläuchen Kategorie
Kat 1/1, beidseitig Kategorie 1 Bolzenmass
19 mm, passend für Kat 1 Kugelbreite
44 mm Geeignet für
Kompakttraktoren, Kleintraktoren und kleinere Schlepper mit ca. 10–40 PS / 7–30 kW Verstellbereich
510–810 mm Hub
300 mm Maximaler Hydraulikdruck
250 bar Betriebsdruck
180 bar Druckkraft
2.300 kg bei 180 bar Zugkraft
1.400 kg bei 180 bar Hydraulikschläuche
DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT Schlauchlänge
750 mm Schnellkupplungen
G 1/2 BSP, Poppet-Ausführung Erforderlich
Doppeltwirkendes Hydrauliksteuergerät

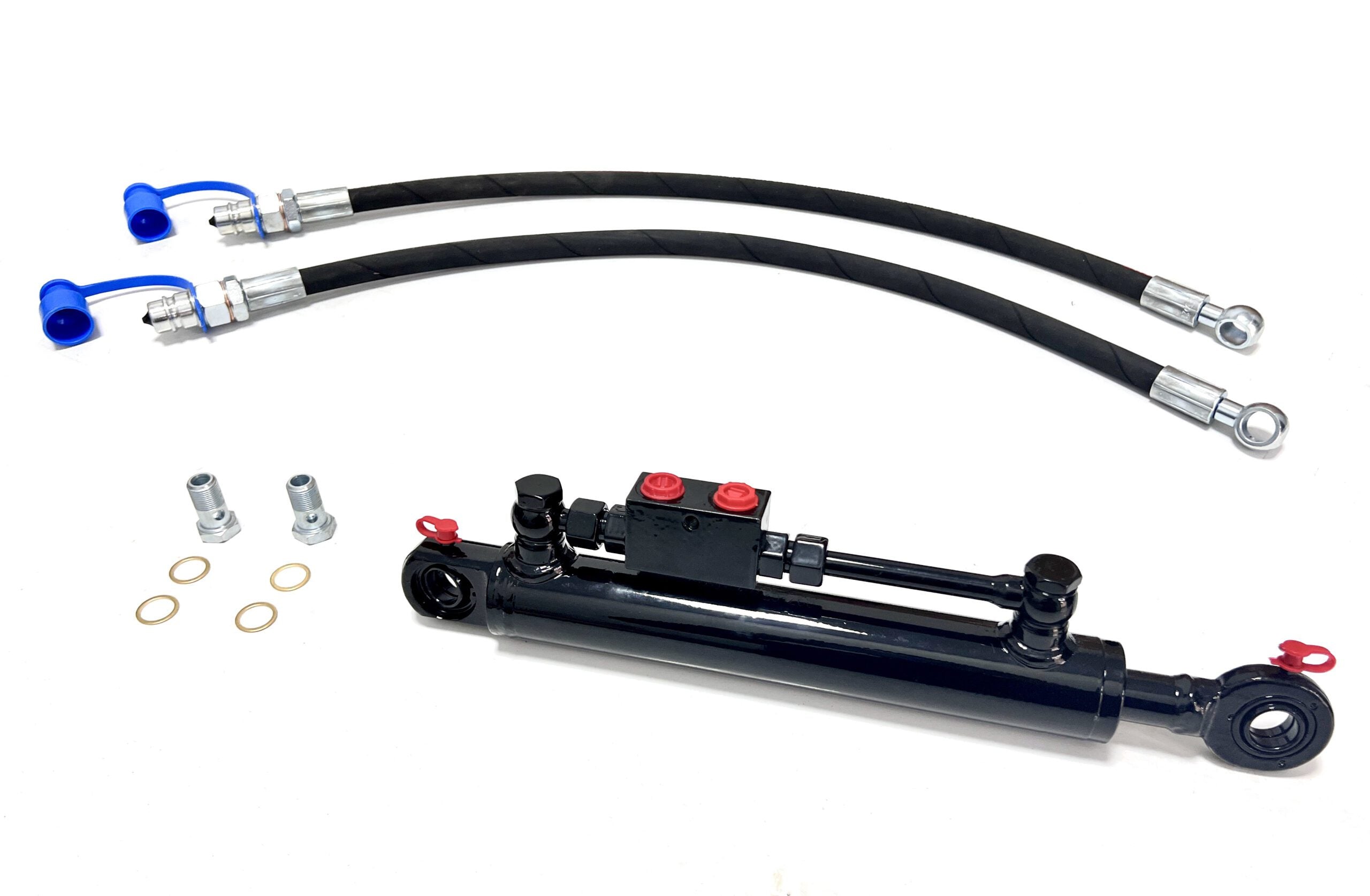

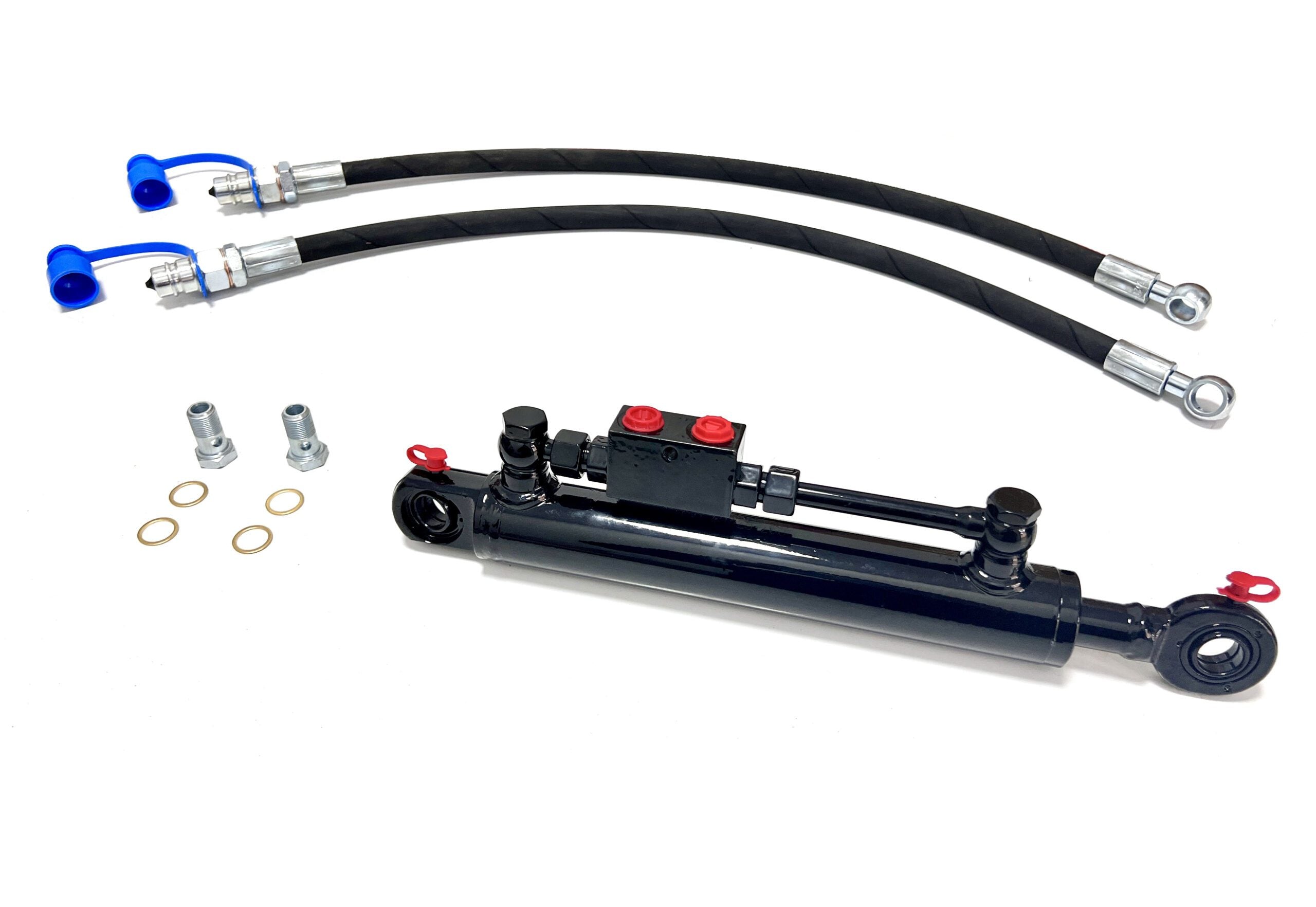

Lieferumfang
- 1 × hydraulischer Oberlenker Kat 1 mit Sperrblock
- 2 × Hydraulikschläuche, DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, Länge 750 mm
- 2 × Schnellkupplungen, G 1/2 BSP, Poppet-Ausführung
- 2 × Schutzkappen gegen Staub

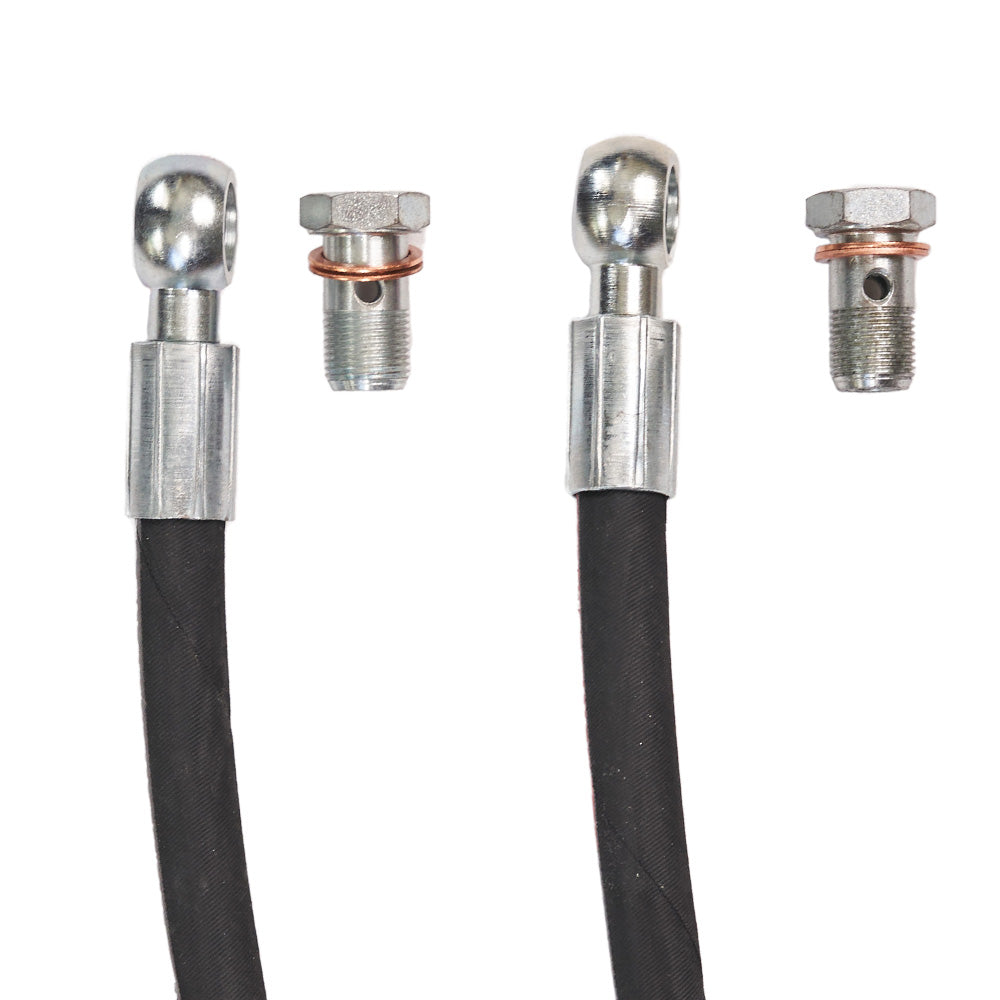

- 2 × Hohlschrauben, auch Banjo-Schrauben genannt
- 4 × Dichtscheiben für die Montage
Vor dem Kauf prüfen
Wichtige Kontrollpunkte
- Prüfen Sie, ob Ihr Traktor eine Kat 1-Oberlenkeraufnahme hat.
- Kat 1 entspricht einem Bolzenmass von 19 mm.
- Prüfen Sie die Kugelbreite von 44 mm für Ihre Montagesituation.
- Messen Sie Ihren aktuellen Oberlenker und vergleichen Sie ihn mit dem Verstellbereich von 510–810 mm.
- Prüfen Sie, ob 300 mm Hub zu Ihrem Anbaugerät und dem gewünschten Arbeitswinkel passt.
- Kontrollieren Sie, ob Ihr Traktor über ein doppeltwirkendes Hydrauliksteuergerät verfügt.
- Kontrollieren Sie, ob die Hydraulikschläuche DN10 / 3/8 Zoll und Schnellkupplungen G 1/2 BSP zu Ihrem System passen.
Auch interessant
Häufige Fragen zum hydraulischen Oberlenker Kat 1 510–810 mm
Ist dieser hydraulische Oberlenker für Kat 1 geeignet?
Ja, dieser Oberlenker ist beidseitig für Kat 1-Anschlüsse mit 19 mm Bolzenmass geeignet.
Wann wähle ich 510–810 mm?
Wählen Sie diese Länge, wenn Sie eine lange Kat 1-Ausführung mit viel Verstellweg benötigen. Messen Sie immer Ihren vorhandenen Oberlenker und vergleichen Sie ihn mit dem Verstellbereich von 510–810 mm.
Warum ist die Kugelbreite wichtig?
Die Kugelbreite bestimmt mit, ob der Oberlenker in Ihre vorhandene Montage passt. Bei diesem Modell beträgt die Kugelbreite 44 mm.
Was ist der Vorteil von 300 mm Hub?
Der Hub von 300 mm bietet viel hydraulische Verstellreserve, sodass der Arbeitswinkel des Anbaugeräts grosszügig und präzise angepasst werden kann.
Was macht der Sperrblock?
Der Sperrblock hilft, den Oberlenker in der eingestellten Position zu halten und ungewolltes Absinken oder Verstellen unter Last zu verhindern.
Welche Schläuche und Schnellkupplungen werden mitgeliefert?
Das Set wird mit 2 Hydraulikschläuchen DN10 / 3/8 Zoll Blue Flex SAE 100 R2AT, 750 mm Schlauchlänge und Schnellkupplungen G 1/2 BSP in Poppet-Ausführung geliefert.
Lange Kat 1-Ausführung mit viel Verstellweg
Mit diesem hydraulischen Oberlenker Kat 1 von 510–810 mm erhalten Sie eine lange und komplett ausgestattete Lösung für Kategorie-1-Traktoren mit viel Verstellweg. Dank 300 mm Hub, 44 mm Kugelbreite, sicherem Sperrblock, DN10 / 3/8 Zoll Hydraulikschläuchen und G 1/2 BSP Schnellkupplungen ist dieses Set ideal für Anwender, die komfortable Bedienung und präzise Einstellung kombinieren möchten.
