Hydraulisches 4-Port-Drehventil / Dreh-Umschaltventil 3/8 1/2

Dieses hydraulische 4-Port-Drehventil ist für Hydrauliksysteme entwickelt, bei denen der Ölstrom manuell zwischen verschiedenen Hydraulikkreisen umgeschaltet werden soll. Das Ventil ist in den Anschlussgrössen 3/8 und 1/2 erhältlich und verfügt über 4 Anschlüsse zum Schalten mehrerer Hydraulikleitungen.

Durch die Bedienung per Hebel kann der Ölstrom mechanisch umgeleitet werden, ohne dass eine elektrische Ansteuerung erforderlich ist. Dadurch eignet sich dieses hydraulische Dreh-Umschaltventil für doppeltwirkende Hydraulikzylinder, Hydraulikmotoren, Traktorhydraulik, Landmaschinen, Forstmaschinen, mobile Maschinen und industrielle Hydraulikanlagen.

Hydraulisches 4-Port-Drehventil zur manuellen Ölstrom-Umschaltung

Ein hydraulisches Drehventil wird verwendet, um den Ölstrom manuell zu einer anderen Leitungskombination oder Hydraulikfunktion zu führen. Bei dieser 4-Port-Ausführung können mehrere Anschlüsse miteinander verbunden werden, sodass zwei Hydraulikleitungen gleichzeitig umgeschaltet werden können.

Das ist besonders praktisch, wenn eine bestehende Hydraulikanlage zusätzliche Funktionalität erhalten soll, ohne direkt ein komplexes Steuergerät oder eine elektrische Bedienung nachzurüsten. Das Ventil bietet eine kompakte mechanische Lösung zur Umschaltung von Hydraulikfunktionen.

Dreh-Umschaltventil in 3/8 und 1/2

Wählen Sie die passende Variante anhand der Anschlussgrösse, des gewünschten Ölstroms und der Anwendung Ihres Hydrauliksystems.

• 3/8: kompakte Variante für kleinere bis mittlere Hydrauliksysteme
• 1/2: häufig verwendete Grösse für Anwendungen mit höherem Ölstrom und stärkeren Hydraulikfunktionen

Für doppeltwirkende Zylinder und Hydraulikmotoren

Dieses 4-Port hydraulische Umschaltventil kann in passenden Systemen mit doppeltwirkenden Hydraulikzylindern und Hydraulikmotoren eingesetzt werden. Durch die interne Drehfunktion werden Eingänge und Ausgänge in unterschiedlichen Kombinationen miteinander verbunden.

Bei Hydraulikmotoren kann ein solches Drehventil in geeigneten Systemen zur Änderung der Drehrichtung eingesetzt werden. Prüfen Sie dabei immer, ob Schaltbild, Anschlüsse, Durchfluss und Druckwerte zu Ihrer Hydraulikanlage passen.

Wichtige Vorteile

• Hydraulisches 4-Port-Drehventil zur manuellen Ölstrom-Umschaltung
• Ausführung mit 4 Anschlüssen für mehrere Hydraulikleitungen
• Geeignet zum Umschalten zwischen verschiedenen Hydraulikkreisen
• Einsetzbar bei doppeltwirkenden Hydraulikzylindern
• Geeignet für passende Anwendungen mit Hydraulikmotoren
• Praktisch für Traktoren, Landmaschinen, Forstmaschinen und Industriehydraulik
• Mechanische Bedienung per Hebel
• Kompakte und vielseitige Lösung für bestehende Hydrauliksysteme
• Robuste Konstruktion für den professionellen Einsatz
• Erhältlich in 3/8 und 1/2

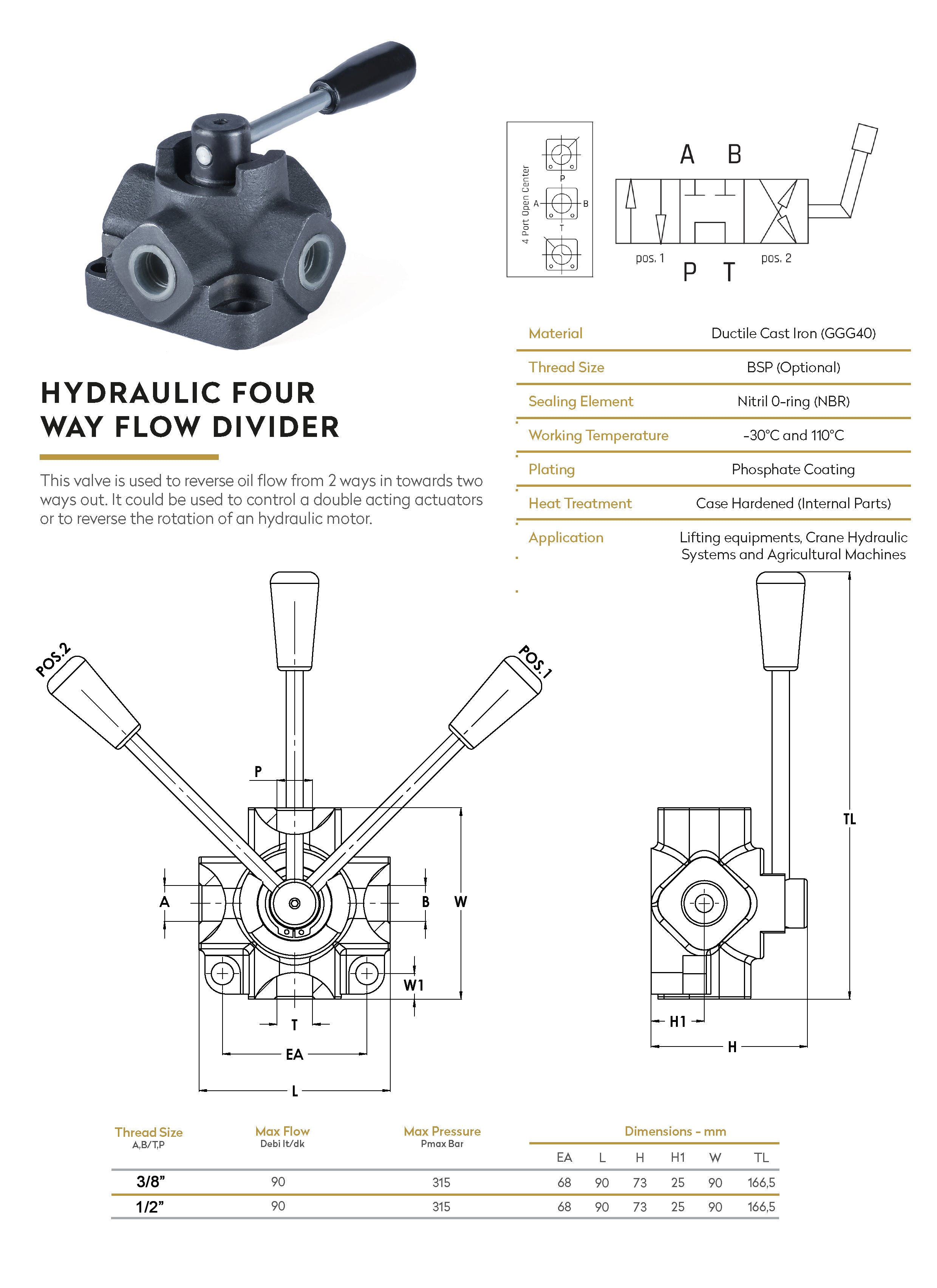

Technische Daten

Produkt
Hydraulisches 4-Port-Drehventil

Auch bekannt als
Hydraulisches Umschaltventil / Dreh-Umschaltventil

Anzahl Anschlüsse
4 Anschlüsse

Anschlussgrössen
3/8 und 1/2

Funktion
Manuelles Umschalten oder Umleiten des Hydraulikölstroms

Bedienung
Manuelle Hebelbedienung / Drehbewegung

Gehäusematerial
Grauguss

Innenteile
Verschleissarme Metallkomponenten

Anwendung
Doppeltwirkende Zylinder, Hydraulikmotoren, Traktorhydraulik, Landmaschinen und Industriehydraulik

Wie funktioniert ein hydraulisches 4-Port-Drehventil?

Das Ventil schaltet den Hydraulikölstrom über eine interne Drehfunktion um. Durch die Hebelbedienung werden Eingänge und Ausgänge in unterschiedlichen Kombinationen miteinander verbunden.

Dadurch kann der Ölstrom zu einer anderen Funktion geführt oder eine Hydraulikfunktion anders angesteuert werden. In passenden Hydrauliksystemen kann dies für doppeltwirkende Zylinder oder zur Änderung der Drehrichtung eines Hydraulikmotors nützlich sein.

Typische Einsatzbereiche

• Doppeltwirkende Hydraulikzylinder
• Hydraulikmotoren und Anwendungen mit Drehrichtungsumkehr
• Traktorhydraulik und zusätzliche Hydraulikfunktionen
• Landmaschinen und Anbaugeräte
• Forstmaschinen und mobile Maschinen
• Baumaschinen und Baggerlader
• Industriehydraulik und Produktionsanlagen
• Hydrauliksysteme, bei denen zwei Leitungen gleichzeitig umgeschaltet werden

Die richtige Variante auswählen

Wählen Sie die Anschlussgrösse passend zu Ihrer bestehenden Hydraulikanlage. Die Varianten 3/8 und 1/2 unterscheiden sich vor allem durch Anschluss, möglichen Durchfluss und Einsatzbereich. Prüfen Sie vor der Bestellung immer Anschlussgrösse, Systemdruck, gewünschten Ölstrom und Kompatibilität mit Ihrem Hydrauliksystem.

Achten Sie ausserdem auf die gewünschte Schaltfunktion. Da ein 4-Port-Drehventil mehrere Anschlüsse miteinander verbindet, muss das interne Schaltbild zur Funktion passen, die Sie realisieren möchten.

4-Port-Drehventil oder 3-Wege Kugelhahn?

Dieses Produkt ist kein 3-Wege Kugelhahn. Ein 3-Wege Kugelhahn wird meistens verwendet, um einen Ölstrom zwischen verschiedenen Leitungen umzuleiten. Ein 4-Port-Drehventil wird eingesetzt, wenn mehrere Anschlüsse und häufig zwei Hydraulikleitungen gleichzeitig umgeschaltet werden müssen.

Für Anwendungen mit doppeltwirkenden Zylindern oder Hydraulikmotoren kann eine 4-Port-Ausführung daher besser geeignet sein als ein einfacheres 3-Wege-Ventil. Prüfen Sie immer, ob die Hydraulikfunktion zur Anschlussanordnung und Schaltlogik des Ventils passt.

Montage und Kontrolle

• Prüfen Sie, ob die gewählte Anschlussgrösse zu Ihren Hydraulikleitungen passt.
• Prüfen Sie, ob die Anschlussanordnung zur gewünschten Hydraulikfunktion passt.
• Kontrollieren Sie Systemdruck, Ölstrom und Kompatibilität vor der Montage.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig, um Verschmutzung zu vermeiden.
• Testen Sie Hebelstellungen und Ölstrom unter kontrollierten Bedingungen.
• Lassen Sie sicherheitskritische Hydraulikanwendungen durch eine fachkundige Person prüfen.

Mit passenden Hydraulikteilen kombinieren

Für einen kompletten Hydraulikaufbau kombinieren Sie dieses 4-Port-Drehventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Suchen Sie eine komplette Bedienung für zusätzliche Hydraulikfunktionen? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische 4-Port-Drehventil wählen?

Dieses hydraulische 4-Port-Drehventil ist eine praktische Wahl, wenn der Ölstrom in einem Hydrauliksystem manuell und mechanisch umgeschaltet werden soll. Die 4-Port-Ausführung, die Auswahl zwischen 3/8 und 1/2 und die robuste Konstruktion machen das Ventil geeignet für unterschiedliche Anwendungen in Landwirtschaft, mobiler Hydraulik und Industrie.

Bestellen Sie dieses hydraulische 4-Port-Drehventil einfach online bei uns und wählen Sie die Variante, die zu Ihrem Hydrauliksystem passt.

Häufig gestellte Fragen zu diesem hydraulischen 4-Port-Drehventil
