Hydraulisches 6-Wege-Umschaltventil – 3/8" und 1/2"

Mit diesem hydraulischen 6-Wege-Umschaltventil leiten Sie den Ölstrom von 2 Hydraulikleitungen auf 4 Anschlüsse um. Dadurch können 2 Hydraulikfunktionen oder Aktuatoren abwechselnd über ein manuell betätigtes Ventil gesteuert werden. Das macht das Ventil ideal für Traktorhydraulik, Landmaschinen, Anbaugeräte, mobile Maschinen und industrielle Hydraulikanwendungen.

Das 6-Wege-Ventil ist in den Varianten 3/8" und 1/2" erhältlich. Die 3/8"-Variante ist für maximal 60 L/min und 300 bar ausgelegt. Die 1/2"-Variante bietet einen höheren Durchfluss bis 90 L/min und ist für maximal 250 bar geeignet.

Hydraulisches 6-Wege-Umschaltventil für 2 Funktionen

Ein hydraulisches 6-Wege-Umschaltventil wird eingesetzt, wenn ein vorhandener Hydraulikkreis flexibel zwischen zwei Funktionen umgeschaltet werden soll. Das Ventil verteilt den Durchfluss von 2 Wegen auf 4 Anschlüsse, wobei jeweils eine Funktion aktiv bedient wird.

Die manuelle Hebelbedienung sorgt für klare Schaltpositionen und zuverlässige Kontrolle im täglichen Einsatz. Weitere Ventile, Steuerblöcke und Lösungen zur Ölstromsteuerung finden Sie in der Kategorie Hydraulik Steuergeräte.

Wichtige Vorteile

Für 2 Hydraulikfunktionen

Geeignet, um 2 Aktuatoren, Zylinder oder andere hydraulische Verbraucher abwechselnd anzusteuern.

3/8" und 1/2"

In zwei Gewindegrössen erhältlich, passend für unterschiedliche Hydraulikanlagen und Anschlussgrössen.

Bis 90 L/min

Die 3/8"-Variante ist für 60 L/min ausgelegt, die 1/2"-Variante für bis zu 90 L/min.

Praktische Erweiterung

Eine sinnvolle Lösung, wenn zusätzliche Hydraulikfunktionen genutzt werden sollen, ohne sofort ein neues Steuergerät zu montieren.

Welche Variante passt zu Ihrer Hydraulikanlage?

Wählen Sie die Gewindegrösse anhand der vorhandenen Anschlüsse, des benötigten Ölstroms, des maximalen Systemdrucks und des verfügbaren Einbauraums. Wichtig: Die 1/2"-Variante bietet einen höheren Durchfluss, hat jedoch einen niedrigeren maximalen Druck als die 3/8"-Variante.

G3/8" Variante

• Gewindegrösse: G3/8"
• Maximaler Durchfluss: 60 L/min
• Maximaler Druck: 300 bar
• Geeignet für kompakte Hydraulikanwendungen

G1/2" Variante

• Gewindegrösse: G1/2"
• Maximaler Durchfluss: 90 L/min
• Maximaler Druck: 250 bar
• Geeignet für Anwendungen mit höherem Ölstrom

Technische Daten

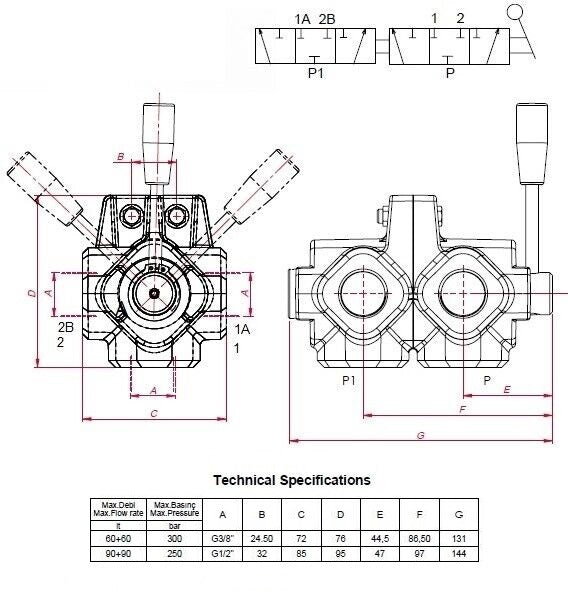

Abmessungen und Leistung je Variante

G3/8"

• Max. Durchfluss: 60 L/min
• Max. Druck: 300 bar
• A: G3/8"
• B: 24,50 mm
• C: 72 mm
• D: 76 mm
• E: 44,5 mm
• F: 88,50 mm
• G: 131 mm

G1/2"

• Max. Durchfluss: 90 L/min
• Max. Druck: 250 bar
• A: G1/2"
• B: 32 mm
• C: 85 mm
• D: 95 mm
• E: 47 mm
• F: 97 mm
• G: 144 mm

Wie funktioniert dieses 6-Wege-Umschaltventil?

Das Ventil schaltet den Durchfluss von zwei Hydraulikleitungen auf vier Anschlüsse um. Abhängig von der Hebelstellung wird eine Hydraulikfunktion aktiv bedient, während die andere Funktion nicht angesteuert wird.

Dadurch können 2 Aktuatoren mit einem vorhandenen Hydraulikkreis genutzt werden. Das ist besonders praktisch bei Maschinen, bei denen zusätzliche Hydraulikfunktionen benötigt werden, ohne direkt ein komplett neues Hydrauliksteuergerät zu montieren.

Typische Einsatzbereiche

Dieses hydraulische 6-Wege-Ventil eignet sich für Maschinen und Anlagen, bei denen zwei Hydraulikfunktionen abwechselnd über einen Umschaltpunkt bedient werden sollen.

• Traktorhydraulik und zusätzliche Hydraulikfunktionen
• Landmaschinen und landwirtschaftliche Anbaugeräte
• Frontlader- und Heckhydraulikfunktionen
• Mobile Maschinen und Baumaschinen
• Hebesysteme und hydraulische Arbeitsgeräte
• Industriehydraulik und Maschinenbau
• Hydrauliksysteme mit zwei Aktuatoren

Je nach Maschinenaufbau kann dieses Umschaltventil mit doppeltwirkenden Hydraulikzylindern, einfachwirkenden Hydraulikzylindern oder anderen hydraulischen Verbrauchern eingesetzt werden. Für Montage, Anschluss und Erweiterung von Hydrauliksystemen finden Sie ergänzende Komponenten unter Hydraulikzylinder Zubehör und Reparaturteile.

Worauf bei der Auswahl achten?

Prüfen Sie vor der Bestellung immer Gewindegrösse, maximalen Systemdruck, benötigten Durchfluss, verfügbaren Einbauraum und die Kompatibilität mit Ihrer Hydraulikanlage.

Wählen Sie die G3/8"-Variante für Systeme bis 60 L/min und 300 bar. Die G1/2"-Variante eignet sich, wenn ein höherer Durchfluss bis 90 L/min benötigt wird, bei einem maximalen Druck von 250 bar.

Auch interessant

Für weitere Ventile, Steuerblöcke und Lösungen zur Ölstromsteuerung empfehlen wir die Kategorie Hydraulik Steuergeräte. Wenn Sie zusätzlich passende Zylinder für Ihre Hydraulikanlage suchen, finden Sie bei uns auch doppeltwirkende Hydraulikzylinder und einfachwirkende Hydraulikzylinder.
