Hydraulisches 6-Wege-Umschaltventil mit Stahlgehäuse – 3/8" und 1/2"

Mit diesem hydraulischen 6-Wege-Umschaltventil leiten Sie den Ölstrom von zwei Hydraulikleitungen auf vier Anschlüsse um. Dadurch lassen sich zwei hydraulische Funktionen oder Aktuatoren abwechselnd über ein robustes, manuell betätigtes Ventil steuern.

Das Hydraulik Umschaltventil ist in den Varianten 3/8" und 1/2" erhältlich. Durch das stabile Stahlgehäuse, die NBR-Dichtung, gehärtete Innenkomponenten und den maximalen Druck von 350 bar eignet sich dieses 6-Wege-Ventil ideal für Traktorhydraulik, Landmaschinen, Krane, Hebesysteme, mobile Maschinen und industrielle Hydraulikanwendungen.

Hydraulisches 6-Wege-Umschaltventil für 2 Funktionen

Ein hydraulisches 6-Wege-Umschaltventil wird eingesetzt, wenn ein vorhandener Hydraulikkreis flexibel zwischen zwei verschiedenen Funktionen umgeschaltet werden soll. Das Ventil leitet den Durchfluss von 2 Wegen auf 4 Anschlüsse um, wobei die Funktionen abwechselnd genutzt werden.

Die manuelle Hebelbedienung ermöglicht eine klare und direkte Umschaltung. Das ist besonders praktisch bei Maschinen, bei denen zwei hydraulische Verbraucher ohne zusätzliches Steuergerät bedient werden sollen. Weitere Ventile und Steuerlösungen finden Sie in der Kategorie Hydraulik Steuergeräte.

Warum dieses 6-Wege-Umschaltventil wählen?

Für 2 Hydraulikfunktionen

Geeignet, um zwei Aktuatoren, Zylinder oder andere hydraulische Verbraucher abwechselnd anzusteuern.

6-Wege-Umschaltung

Leitet den Ölstrom von 2 Leitungen auf 4 Anschlüsse um, abhängig von der gewählten Hebelposition.

Robustes Stahlgehäuse

Ausgelegt für den professionellen Einsatz in Landwirtschaft, Maschinenbau, mobiler Hydraulik und Industrie.

Bis 350 bar

Geeignet für Hydraulikanwendungen mit einem maximalen Druck bis 350 bar, bei korrekter Montage und passender Systemauslegung.

Verfügbare Varianten: 3/8" und 1/2"

Dieses hydraulische 6-Wege-Umschaltventil ist in zwei Gewindegrössen erhältlich. Wählen Sie die passende Variante entsprechend Anschlussgrösse, Durchfluss und Einbauraum Ihrer Hydraulikanlage.

3/8" Ausführung

• Kompakte Ausführung
• Maximaler Durchfluss: 35 L/min
• Maximaler Druck: 350 bar
• Geeignet für kompaktere Hydraulikanwendungen

1/2" Ausführung

• Grössere Ausführung
• Maximaler Durchfluss: 50 L/min
• Maximaler Druck: 350 bar
• Geeignet für Anwendungen mit höherem Ölstrom

Technische Daten

Durchfluss je Variante

3/8"

Max. Durchfluss: 35 L/min

Max. Druck: 350 bar

1/2"

Max. Durchfluss: 50 L/min

Max. Druck: 350 bar

Abmessungen je Ausführung

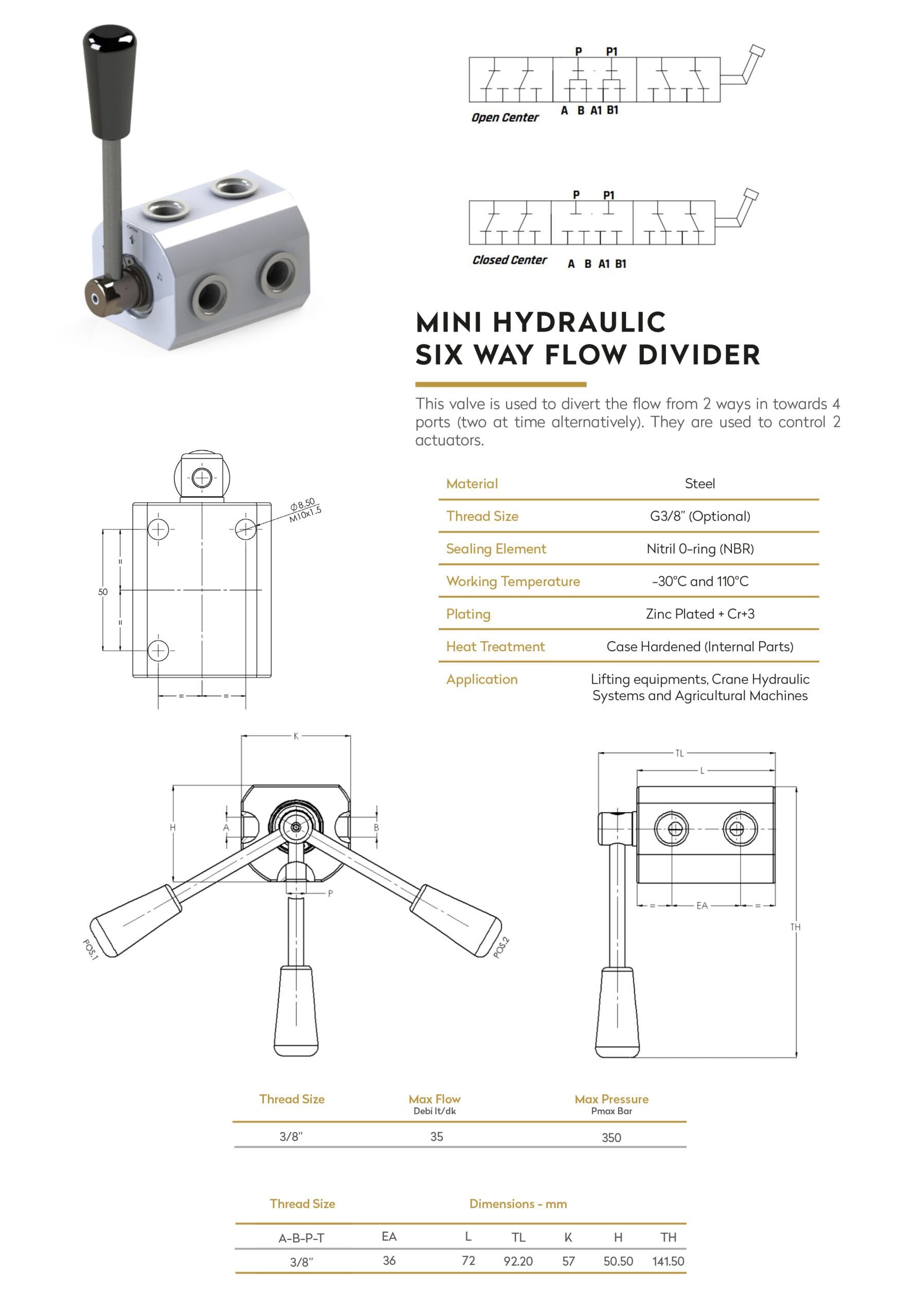

3/8" Ausführung

• EA: 36 mm
• L: 72 mm
• TL: 92,20 mm
• K: 57 mm
• H: 50,50 mm
• TH: 141,50 mm

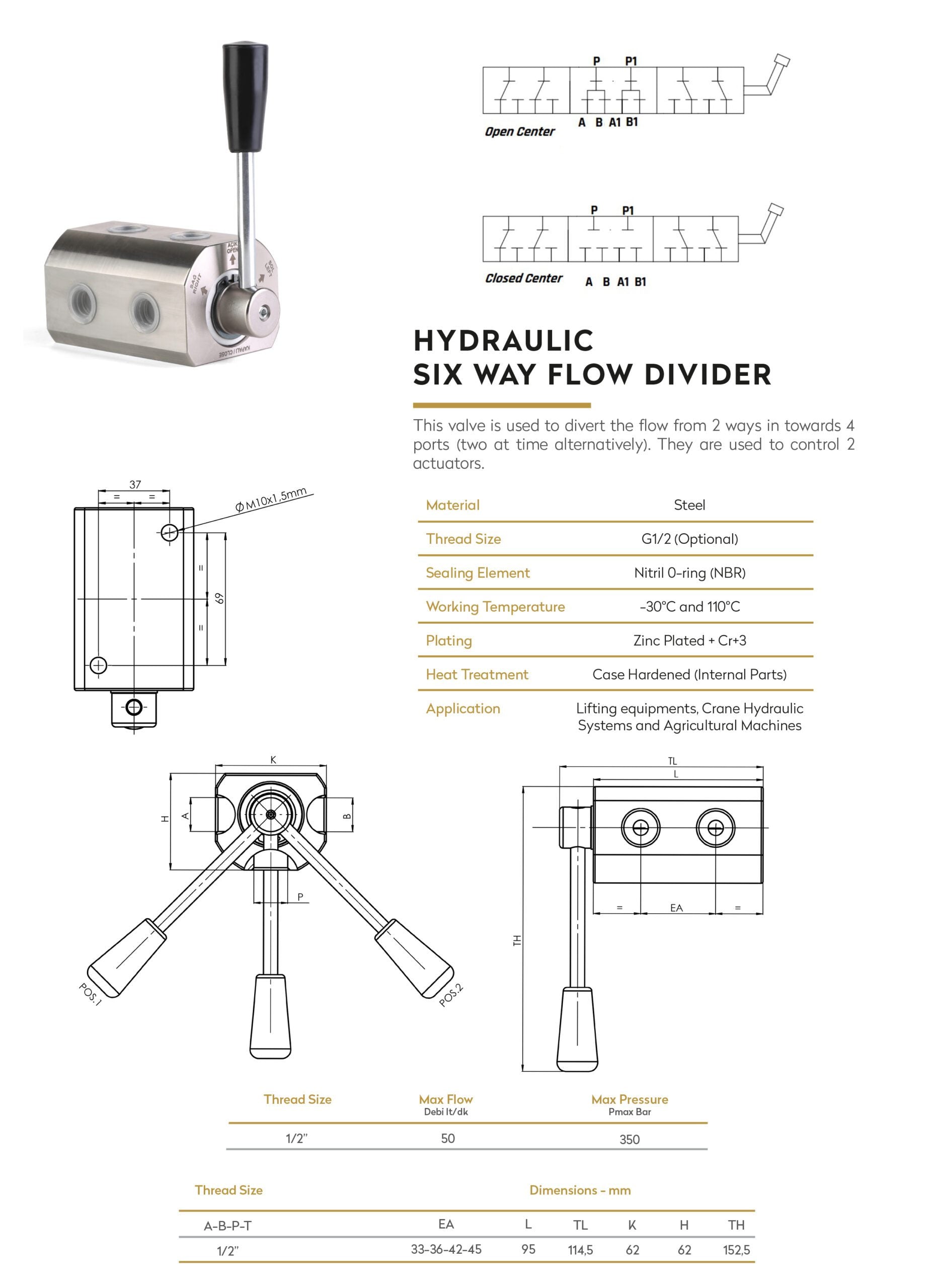

1/2" Ausführung

• EA: 33–36–42–45 mm
• L: 95 mm
• TL: 114,5 mm
• K: 62 mm
• H: 62 mm
• TH: 152,5 mm

Open Center und Closed Center

Die technischen Schaltbilder zeigen Anwendungen für Open-Center- und Closed-Center-Hydrauliksysteme. Prüfen Sie deshalb immer, ob die gewählte Ausführung zur Hydraulikanlage Ihrer Maschine passt. Entscheidend sind Systemtyp, gewünschte Schaltfunktion, Anschlussbild und vorhandene Hydraulik.

Typische Einsatzbereiche

Dieses hydraulische 6-Wege-Ventil eignet sich für Maschinen, bei denen zwei Hydraulikfunktionen abwechselnd über einen Umschaltpunkt bedient werden sollen. Es ist eine praktische Lösung für Traktorhydraulik, Landmaschinen, Krane, mobile Maschinen und industrielle Hydraulikanlagen.

• Landmaschinen und Traktorhydraulik
• Krane und Hebesysteme
• Hydraulische Anbaugeräte
• Mobile Maschinen und Baumaschinen
• Industrielle Hydraulikanlagen
• Bedienung von zwei Zylindern oder hydraulischen Aktuatoren
• Hydrauliksysteme, bei denen der Ölstrom manuell umgeleitet werden soll

Das Ventil kann je nach Aufbau zum Umschalten hydraulischer Verbraucher eingesetzt werden, zum Beispiel in Kombination mit doppeltwirkenden Hydraulikzylindern oder anderen hydraulischen Funktionen. Für passende Komponenten rund um Anschluss, Wartung und Erweiterung finden Sie ausserdem Hydraulikzylinder Zubehör und Reparaturteile.

Darauf sollten Sie vor der Bestellung achten

Prüfen Sie vor der Bestellung immer Gewindegrösse, maximalen Systemdruck, benötigten Durchfluss, Einbauraum, Anschlussbild und das Hydraulikschema Ihrer Maschine.

Die 3/8"-Ausführung ist kompakter und für bis zu 35 L/min geeignet. Die 1/2"-Ausführung ist grösser und für bis zu 50 L/min ausgelegt. Wählen Sie daher nicht nur nach Gewindegrösse, sondern auch nach benötigtem Ölstrom und Anwendung.

Auch interessant

Für weitere Ventile, Steuerblöcke und Lösungen zur Ölstromsteuerung empfehlen wir die Kategorie Hydraulik Steuergeräte. Wenn Sie zusätzlich passende Zylinder für Ihre Hydraulikanlage suchen, finden Sie bei uns auch doppeltwirkende Hydraulikzylinder und einfachwirkende Hydraulikzylinder.
