Hydraulisches Durchflussregelventil – Drosselventil ohne Rückschlagfunktion 1/4", 3/8" und 1/2"

Dieses hydraulische Durchflussregelventil ohne Rückschlagfunktion ist ein präzise einstellbares Drosselventil zur Regulierung des Ölstroms in Hydrauliksystemen. Das Produkt ist in den Anschlussgrössen 1/4, 3/8 und 1/2 erhältlich und wird eingesetzt, wenn der Durchfluss in beide Richtungen kontrolliert geregelt werden soll.

Durch die Begrenzung des Ölstroms kann die Geschwindigkeit eines Hydraulikzylinders oder Hydraulikmotors besser an die jeweilige Anwendung angepasst werden. Deshalb wird dieses Ventil in der Praxis auch als Geschwindigkeitsregelventil oder Drosselventil bezeichnet. Es eignet sich für Landmaschinen, Traktorhydraulik, Baumaschinen, mobile Maschinen und industrielle Hydrauliksysteme.

Hydraulisches Durchflussregelventil ohne Rückschlagfunktion

Ein hydraulisches Durchflussregelventil wird verwendet, um die Ölmenge in einer Hydraulikleitung gezielt zu begrenzen. Dadurch kann ein Hydraulikzylinder oder Hydraulikmotor langsamer, ruhiger und besser dosierbar bewegt werden.

Diese Ausführung besitzt keine Rückschlagfunktion. Das bedeutet, dass der Ölstrom nicht in einer Richtung frei über ein Rückschlagventil zurücklaufen kann. Die Drosselung wirkt in beide Durchflussrichtungen. Dadurch ist dieses Ventil geeignet, wenn sowohl beim Ausfahren als auch beim Einfahren eines Zylinders eine kontrollierte Geschwindigkeit gewünscht ist.

Geschwindigkeitsregelventil für Hydraulikzylinder und Hydraulikmotoren

Technisch regelt dieses Ventil den Ölstrom. In der Anwendung wird es jedoch häufig als Geschwindigkeitsregelventil bezeichnet, weil sich durch die Einstellung des Durchflusses die Bewegungsgeschwindigkeit von Hydraulikzylindern und Hydraulikmotoren beeinflussen lässt.

Wird weniger Öl durchgelassen, bewegt sich der Zylinder oder Motor langsamer. Wird das Ventil weiter geöffnet, steigt der Durchfluss und die Bewegung kann schneller erfolgen. Dadurch eignet sich das Ventil für Anwendungen, bei denen Heben, Senken, Ausfahren, Einfahren oder Antreiben besser kontrolliert werden sollen.

Erhältlich in 1/4, 3/8 und 1/2

Wählen Sie die passende Variante anhand des Anschlusses, des gewünschten Ölstroms und der Anwendung Ihres Hydrauliksystems.

• 1/4: kompakter Anschluss für kleinere Hydrauliksysteme und präzise Regelung
• 3/8: häufig verwendete Grösse für allgemeine Hydraulikanwendungen
• 1/2: grösserer Anschluss für Anwendungen mit höherem Ölstrom

Wichtige Vorteile

• Hydraulisches Durchflussregelventil zur kontrollierten Ölstromregelung
• Auch bekannt als Drosselventil oder Geschwindigkeitsregelventil
• Ohne Rückschlagfunktion, daher Regelung in beide Durchflussrichtungen
• Geeignet zur Geschwindigkeitsregelung von Hydraulikzylindern
• Auch für Hydraulikmotoren und allgemeine Hydrauliksysteme einsetzbar
• Fein einstellbare Regelung für besser dosierbare Bewegungen
• BSP-Gewinde für gängige Hydraulikanwendungen
• Geeignet für Hydrauliköl ISO VG 32–68
• Erhältlich in 1/4, 3/8 und 1/2
• Robuste Ausführung für Landwirtschaft, Bauwesen, Industrie und mobile Maschinen

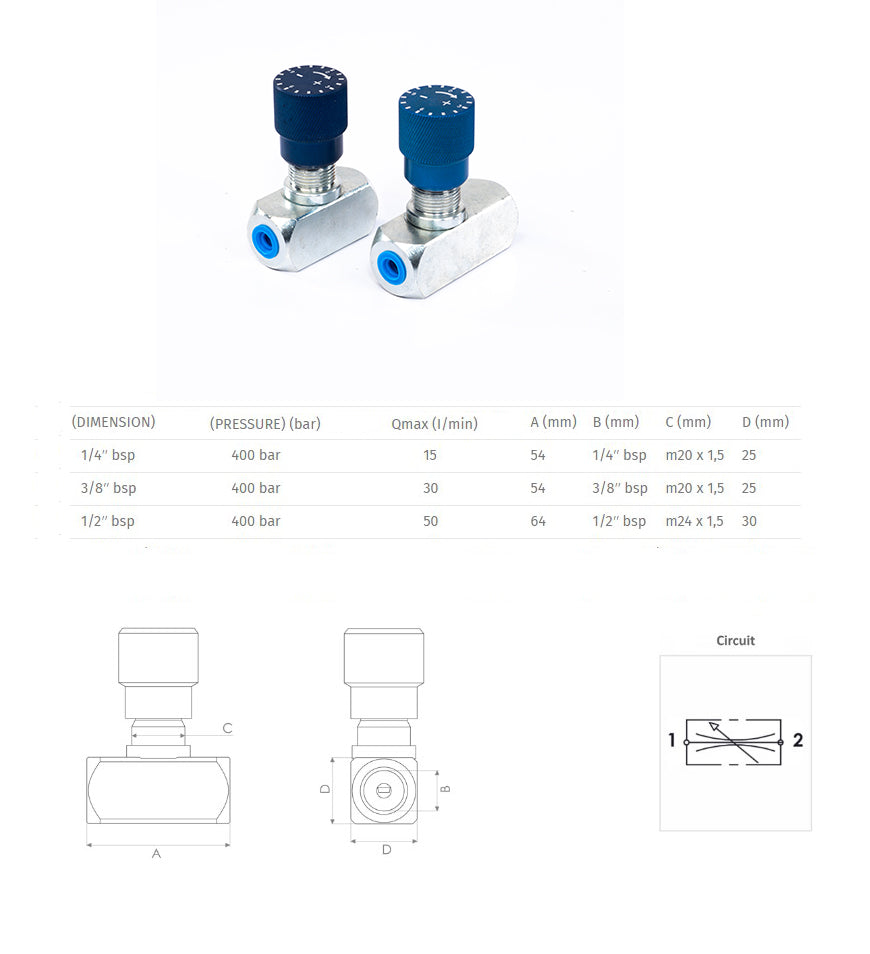

Technische Daten

Produkt
Hydraulisches Durchflussregelventil / Drosselventil

Auch bekannt als
Geschwindigkeitsregelventil

Ausführung
Ohne Rückschlagfunktion

Verfügbare Grössen
1/4, 3/8 und 1/2

Funktion
Regelung des Ölstroms in beide Richtungen

Gewinde
BSP-Standard

Material
Starker, korrosionsbeständiger Stahl

Betriebsdruck
Bis 250–315 bar, abhängig von Ausführung und Anwendung

Medium
Hydrauliköl ISO VG 32–68

Einstellung
Fein einstellbare Durchflussregelung

Anwendung
Hydraulikzylinder, Hydraulikmotoren, Landmaschinen, Baumaschinen und Industriehydraulik

Wie funktioniert ein Drosselventil ohne Rückschlagfunktion?

Das Drosselventil begrenzt den Ölstrom mechanisch über eine einstellbare Ventilöffnung. Wird der Durchfluss reduziert, bewegt sich ein Hydraulikzylinder oder Hydraulikmotor langsamer. Wird die Öffnung weiter geöffnet, kann mehr Hydrauliköl durchfliessen und die Bewegung wird schneller.

Da dieses Ventil keine Rückschlagfunktion besitzt, wirkt die Regelung in beide Durchflussrichtungen. Das ist wichtig, wenn sowohl die ausfahrende als auch die einfahrende Bewegung kontrolliert ablaufen soll. So läuft eine Richtung nicht frei über ein Rückschlagventil zurück.

Typische Einsatzbereiche

• Geschwindigkeitsregelung von Hydraulikzylindern
• Regelung von Hydraulikmotoren
• Landmaschinen und Traktorhydraulik
• Baumaschinen und mobile Maschinen
• Hebesysteme und hydraulische Hubkonstruktionen
• Pressen und industrielle Anlagen
• Transporttechnik und Antriebssysteme
• Forstmaschinen und hydraulische Arbeitsgeräte

Die richtige Variante auswählen

Wählen Sie die Anschlussgrösse, die zu Ihrer vorhandenen Hydraulikanlage passt. Die Varianten 1/4, 3/8 und 1/2 unterscheiden sich vor allem durch Anschluss, Ölstrom und Einsatzbereich. Prüfen Sie vor der Bestellung immer Gewindegrösse, Systemdruck, gewünschten Durchfluss und Kompatibilität mit Ihrem Hydrauliksystem.

Achten Sie ausserdem darauf, dass es sich um ein Durchflussregelventil ohne Rückschlagfunktion handelt. Wenn Sie ein Ventil benötigen, bei dem der Ölstrom in einer Richtung geregelt wird und in der anderen Richtung frei zurückläuft, benötigen Sie eine Ausführung mit Rückschlagfunktion.

Montage und Kontrolle

• Prüfen Sie, ob der gewählte Anschluss zu Ihrem Hydrauliksystem passt.
• Prüfen Sie, ob eine Regelung in beide Richtungen gewünscht ist.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Verwenden Sie geeignetes Hydrauliköl gemäss den Spezifikationen des Systems.
• Stellen Sie das Ventil schrittweise ein und testen Sie die Bewegung unter kontrollierten Bedingungen.
• Überschreiten Sie den zulässigen Betriebsdruck des Hydrauliksystems nicht.

Mit passenden Hydraulikteilen kombinieren

Für einen kompletten Hydraulikaufbau kombinieren Sie dieses Durchflussregelventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie mit zusätzlichen Hydraulikfunktionen an einem Traktor? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische Durchflussregelventil wählen?

Dieses hydraulische Durchflussregelventil ohne Rückschlagfunktion ist eine praktische Wahl, wenn der Ölstrom in beide Richtungen präzise geregelt werden soll. Die fein einstellbare Drosselung ermöglicht es, die Bewegung von Hydraulikzylindern und Hydraulikmotoren besser zu dosieren.

Bestellen Sie dieses hydraulische Durchflussregelventil einfach online bei uns und wählen Sie die passende Variante für Ihr Hydrauliksystem.
