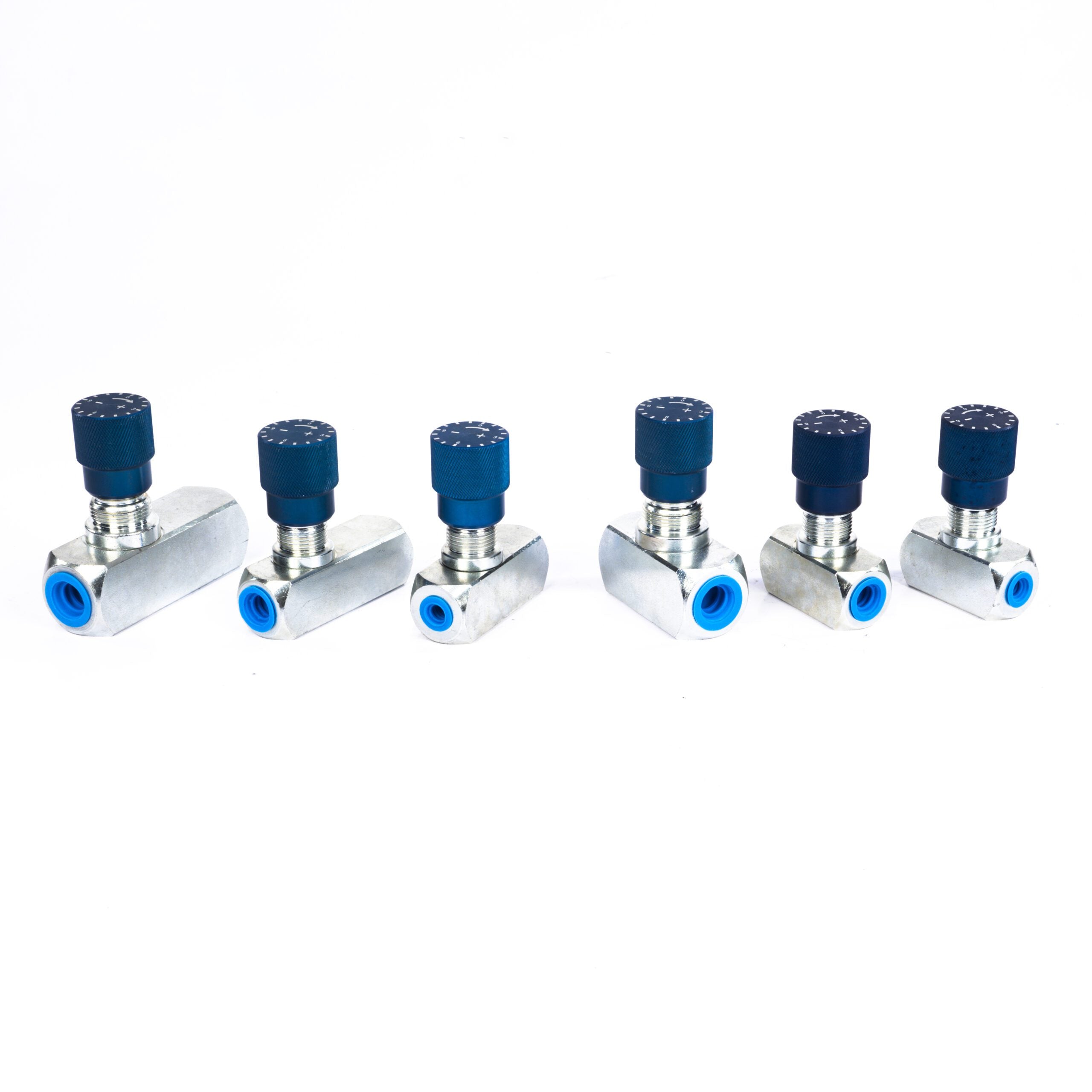

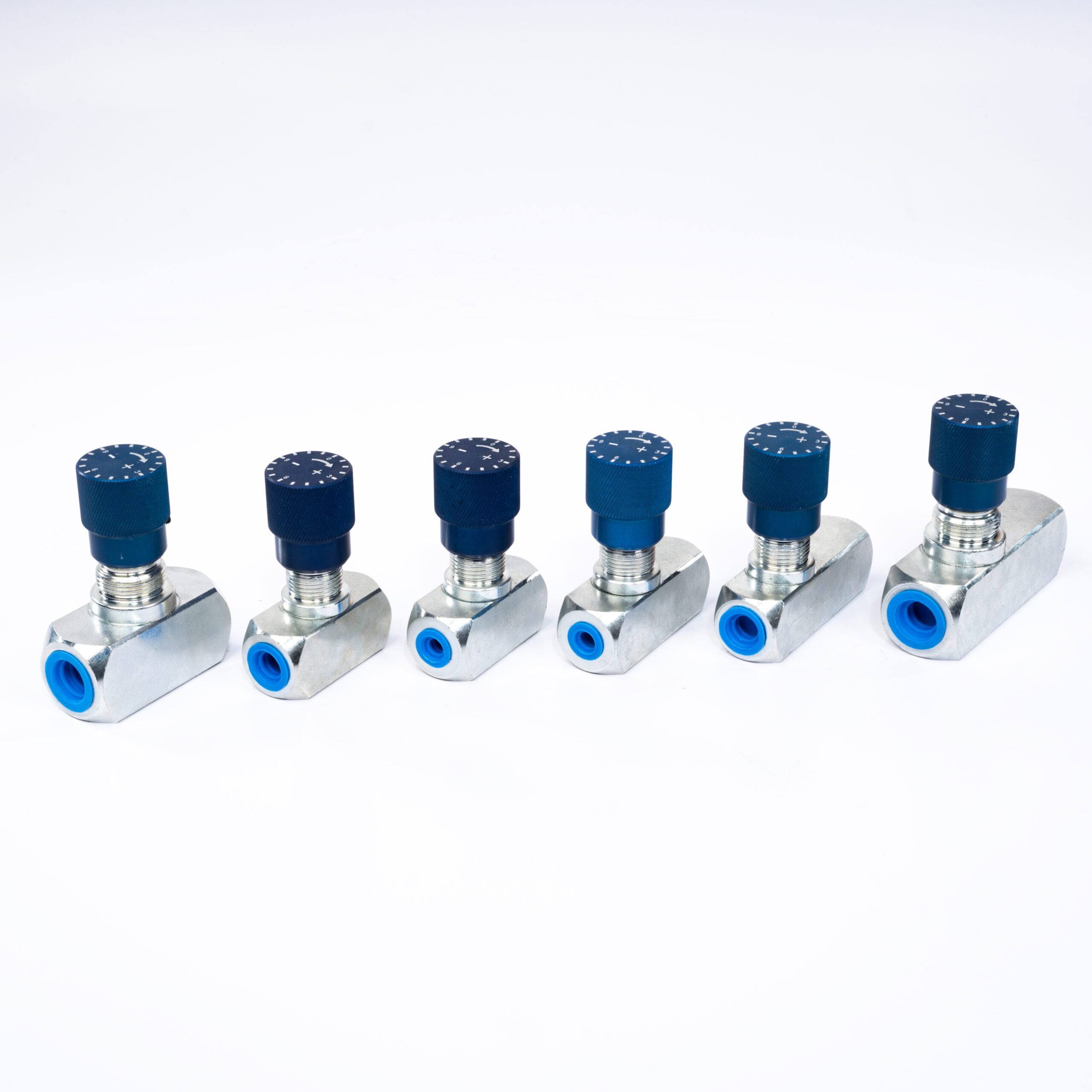

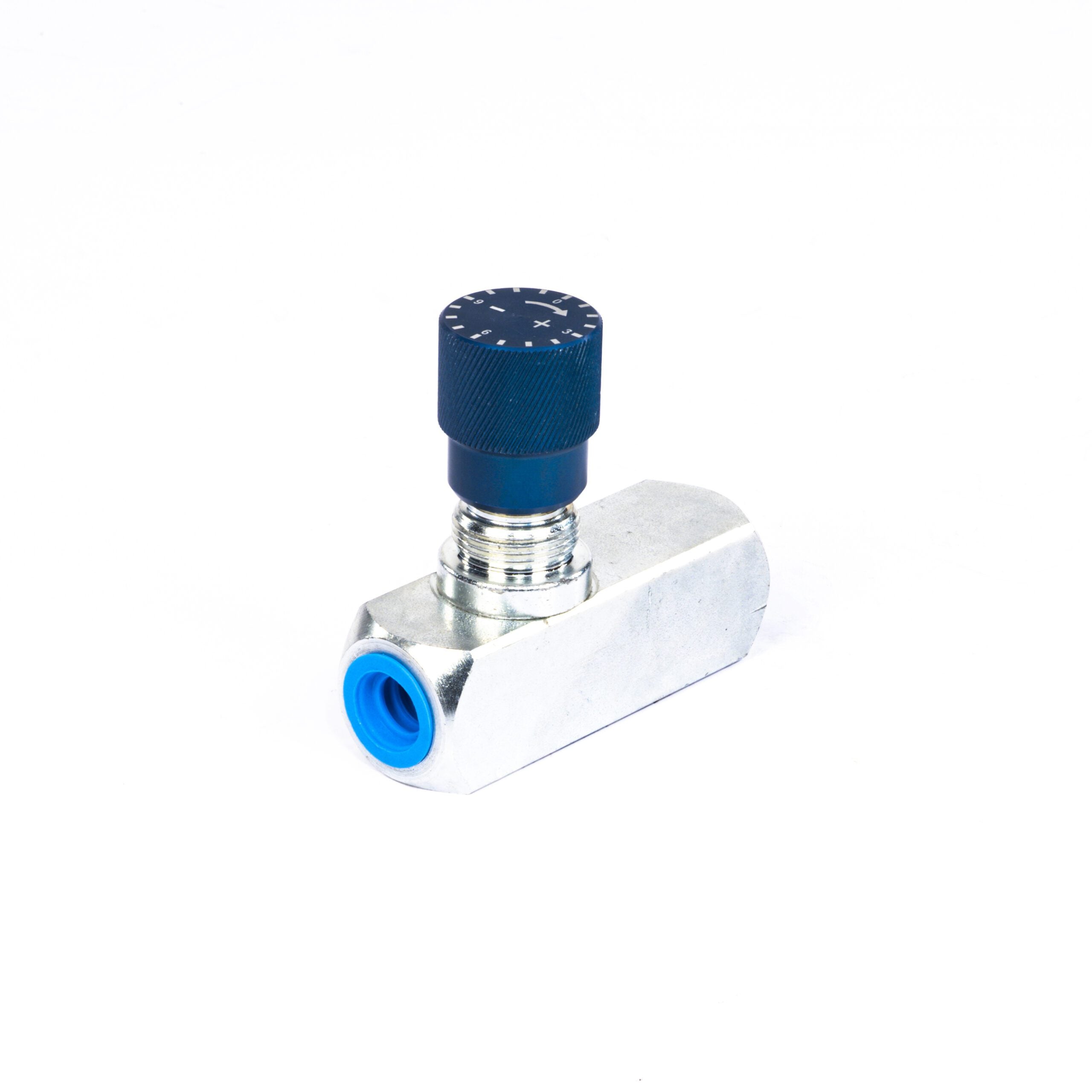

Hydraulisches Einweg-Durchflussregelventil – Geschwindigkeitsregler in eine Richtung 1/4", 3/8" und 1/2"

Dieses hydraulische Einweg-Durchflussregelventil ist ein präzise einstellbarer Geschwindigkeitsregler für Hydrauliksysteme. Das Ventil ist in den Anschlussgrössen 1/4, 3/8 und 1/2 erhältlich und wird eingesetzt, um den Ölstrom in eine Richtung kontrolliert zu drosseln.

In der Gegenrichtung kann das Hydrauliköl frei zurückfliessen. Dadurch eignet sich dieses Einweg-Drosselventil besonders für Anwendungen, bei denen die Geschwindigkeit eines Hydraulikzylinders in einer Bewegungsrichtung geregelt werden soll, während die Rückbewegung schnell und ohne zusätzliche Drosselung möglich bleibt.

Hydraulisches Einweg-Durchflussregelventil mit freiem Rückfluss

Ein Einweg-Durchflussregelventil wird verwendet, wenn eine hydraulische Bewegung nur in eine Richtung verlangsamt oder fein geregelt werden soll. Typische Beispiele sind kontrolliertes Heben, Senken, Ausfahren oder Einfahren eines Hydraulikzylinders.

Der freie Rückfluss in der Gegenrichtung sorgt dafür, dass das Hydrauliköl ohne zusätzliche Drosselung zurückfliessen kann. Dadurch unterscheidet sich dieses Ventil klar von einem Drosselventil ohne Rückschlagfunktion, bei dem der Durchfluss in beide Richtungen geregelt wird.

Einweg-Drosselventil in 1/4, 3/8 und 1/2

Wählen Sie die passende Variante anhand des Anschlusses, des gewünschten Ölstroms und der Anwendung Ihres Hydrauliksystems.

• 1/4: kompakte Variante für kleinere Hydrauliksysteme und präzise Regelung
• 3/8: häufig verwendete Grösse für allgemeine Hydraulikanwendungen
• 1/2: grösserer Anschluss für Anwendungen mit höherem Ölstrom

Wichtige Vorteile

• Hydraulisches Einweg-Durchflussregelventil für präzise Geschwindigkeitsregelung
• Drosselung des Ölstroms in eine Richtung
• Freier Rückfluss in der Gegenrichtung
• Geeignet zur Steuerung von Hydraulikzylindern
• Ideal für einseitige Geschwindigkeitsregelung in Hydrauliksystemen
• Fein einstellbarer Durchfluss für besser dosierbare Bewegungen
• BSP-Gewinde für gängige Hydraulikanschlüsse
• Geeignet für Hydrauliköl ISO VG 32–68
• Erhältlich in 1/4, 3/8 und 1/2
• Robuste Ausführung für Landmaschinen, Baumaschinen, Industriehydraulik und mobile Maschinen

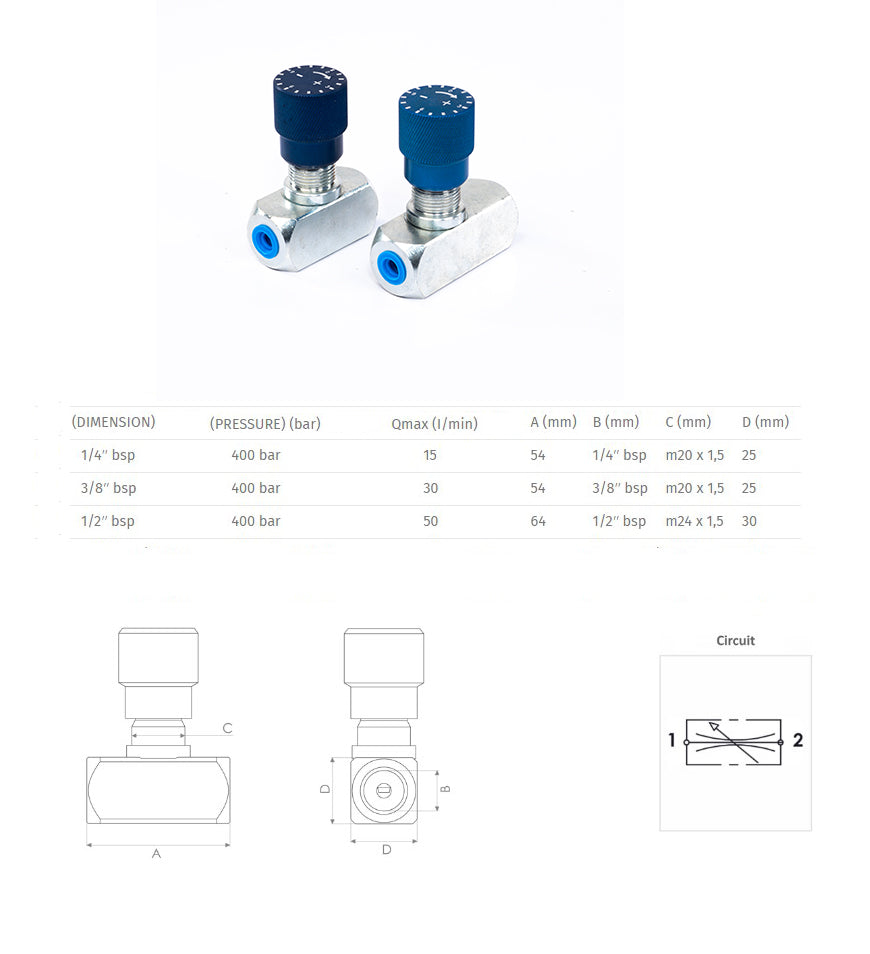

Technische Daten

Produkt
Hydraulisches Einweg-Durchflussregelventil

Auch bekannt als
Geschwindigkeitsregler / Einweg-Drosselventil

Verfügbare Grössen
1/4, 3/8 und 1/2

Funktion
Durchfluss einstellbar in eine Richtung, freier Rückfluss in Gegenrichtung

Gewinde
BSP

Maximaler Druck
250–315 bar, abhängig von Ausführung und Anwendung

Material
Gehärteter, korrosionsgeschützter Stahl

Medium
Hydrauliköl ISO VG 32–68

Einstellung
Fein einstellbare Geschwindigkeitsregelung

Anwendung
Hydraulikzylinder, Hebesysteme, Landmaschinen, Baumaschinen und Industriehydraulik

Funktionsweise des Einweg-Drosselventils

Das Ventil begrenzt den Ölstrom mechanisch über eine einstellbare Drosselöffnung. Dadurch kann die Geschwindigkeit eines Hydraulikzylinders in eine Richtung präzise reduziert oder an die Anwendung angepasst werden.

In der Gegenrichtung ermöglicht der freie Rückfluss, dass das Hydrauliköl ohne zusätzliche Drosselung zurückfliessen kann. Das macht dieses Ventil besonders geeignet für Anwendungen, bei denen nur eine Bewegungsrichtung kontrolliert gedrosselt werden soll.

Typische Einsatzbereiche

• Einseitige Geschwindigkeitsregelung von Hydraulikzylindern
• Landmaschinen und Traktorhydraulik
• Mobile Maschinen und Baumaschinen
• Hebesysteme und Hubvorrichtungen
• Pressen und industrielle Hydraulikanlagen
• Forstmaschinen und hydraulische Arbeitsgeräte
• Transporttechnik und hydraulische Steuerkreise
• Systeme, bei denen eine Bewegungsrichtung kontrolliert verlangsamt werden soll

Die richtige Variante auswählen

Wählen Sie die Anschlussgrösse, die zu Ihrer vorhandenen Hydraulikanlage passt. Die Varianten 1/4, 3/8 und 1/2 unterscheiden sich vor allem durch Anschlussgrösse, Ölstrom und Einsatzbereich. Prüfen Sie vor der Bestellung immer Gewindegrösse, Betriebsdruck, gewünschten Durchfluss und Kompatibilität mit Ihrem Hydrauliksystem.

Achten Sie auch auf die Einbaurichtung. Da es sich um ein Einweg-Durchflussregelventil handelt, bestimmt die Montage, welche Bewegungsrichtung gedrosselt wird und welche Richtung freien Rückfluss erhält.

Einweg-Durchflussregelventil oder Drosselventil ohne Rückschlagfunktion?

Dieses Produkt ist ein Einweg-Durchflussregelventil. Es drosselt den Durchfluss in eine Richtung und lässt das Hydrauliköl in der Gegenrichtung frei zurückfliessen.

Wenn Sie den Ölstrom in beide Richtungen regeln möchten, benötigen Sie ein Drosselventil ohne Rückschlagfunktion. Bei diesem Ventiltyp wird der Durchfluss sowohl hin als auch zurück gedrosselt.

Montage und Kontrolle

• Prüfen Sie, ob der gewählte Anschluss zu Ihrem Hydrauliksystem passt.
• Prüfen Sie, in welcher Richtung der Ölstrom geregelt werden soll.
• Achten Sie auf die korrekte Einbaurichtung für den freien Rückfluss.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Stellen Sie das Ventil schrittweise ein und testen Sie die Bewegung unter kontrollierten Bedingungen.
• Überschreiten Sie den zulässigen Betriebsdruck des Hydrauliksystems nicht.

Mit passenden Hydraulikteilen kombinieren

Für einen kompletten Hydraulikaufbau kombinieren Sie dieses Einweg-Durchflussregelventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie mit zusätzlichen Hydraulikfunktionen an einem Traktor? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische Einweg-Durchflussregelventil wählen?

Dieses hydraulische Einweg-Durchflussregelventil ist die richtige Wahl, wenn eine Zylinderbewegung präzise geregelt werden soll, während die Gegenrichtung frei und schnell bleiben muss. Die fein einstellbare Regelung und die verfügbaren Grössen 1/4, 3/8 und 1/2 machen es vielseitig einsetzbar in professionellen Hydrauliksystemen.

Bestellen Sie dieses Einweg-Durchflussregelventil einfach online bei uns und wählen Sie die passende Variante für Ihr Hydrauliksystem.
