Sperrblock Rückschlagventil 3/8" für Oberlenker und doppeltwirkende Zylinder mit Anbausatz

Dieses hydraulisch gesteuerte Rückschlagventil 3/8 mit Anbausatz ist für Hydrauliksysteme entwickelt, bei denen ein doppeltwirkender Hydraulikzylinder stabiler in Position gehalten werden soll. Das Ventil hilft, den Ölstrom aus dem Zylinder zu sperren, und öffnet erst, wenn hydraulischer Steuerdruck anliegt.

Das Set eignet sich besonders für hydraulische Oberlenker, Hubzylinder, Verstellzylinder und landwirtschaftliche Anbaugeräte, bei denen Drift, langsames Absinken oder ungewolltes Verstellen des Zylinders begrenzt werden soll. Durch die mitgelieferten Anschlussteile ist dieses Rückschlagventil eine praktische Lösung für passende doppeltwirkende Hydrauliksysteme.

Hydraulisch gesteuertes Rückschlagventil 3/8 für Oberlenker und doppeltwirkende Zylinder

Ein hydraulisch gesteuertes Rückschlagventil wird in den Leitungen eines Hydraulikzylinders montiert. Ohne Steuerdruck bleibt der Ölstrom gesperrt, wodurch die eingestellte Zylinderposition besser gehalten werden kann, wenn keine aktive Betätigung erfolgt.

In der Praxis wird dieses Bauteil auch als Rückschlagventil, Sperrblock oder hydraulisches Sperrventil bezeichnet. Für dieses Produkt ist „hydraulisch gesteuertes Rückschlagventil“ die technisch genaueste Bezeichnung.

Wichtige Vorteile

Für doppeltwirkende Zylinder

Geeignet für Hydraulikzylinder, bei denen beide Bewegungsrichtungen hydraulisch betätigt werden.

Hydraulisch gesteuert

Das Ventil öffnet erst, wenn ausreichend hydraulischer Steuerdruck anliegt.

Hilft Drift zu begrenzen

Unterstützt das Halten der Zylinderposition und hilft, langsames Absinken oder Verstellen zu reduzieren.

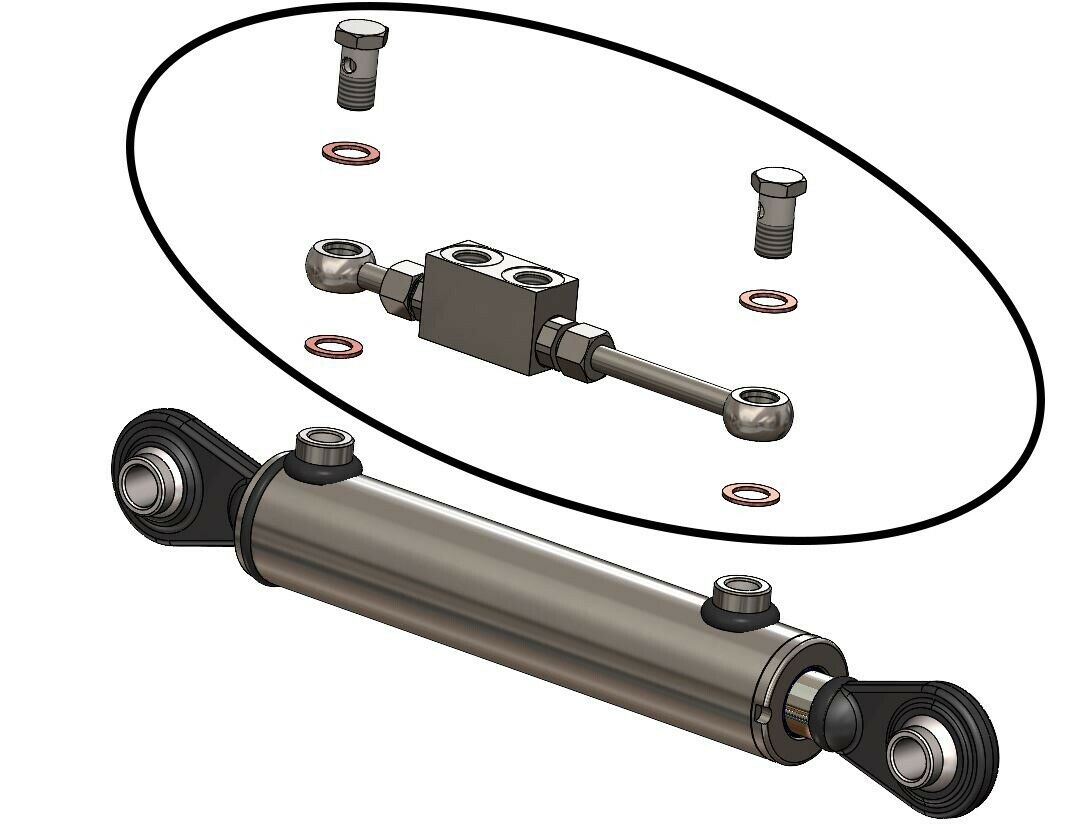

Für hydraulische Oberlenker

Praktisch, wenn die eingestellte Oberlenkerposition während der Arbeit stabiler bleiben soll.

Komplett mit Anbausatz

Inklusive Anschlussrohr, Nippel, Schrauben, Dichtungsringen und passenden Anschlussteilen.

Bis 350 bar

Geeignet für hydraulische Anwendungen mit einem maximalen Druck bis 350 bar.

Komplettes Kit mit 3/8 Anschluss und 12L Anschlussteilen

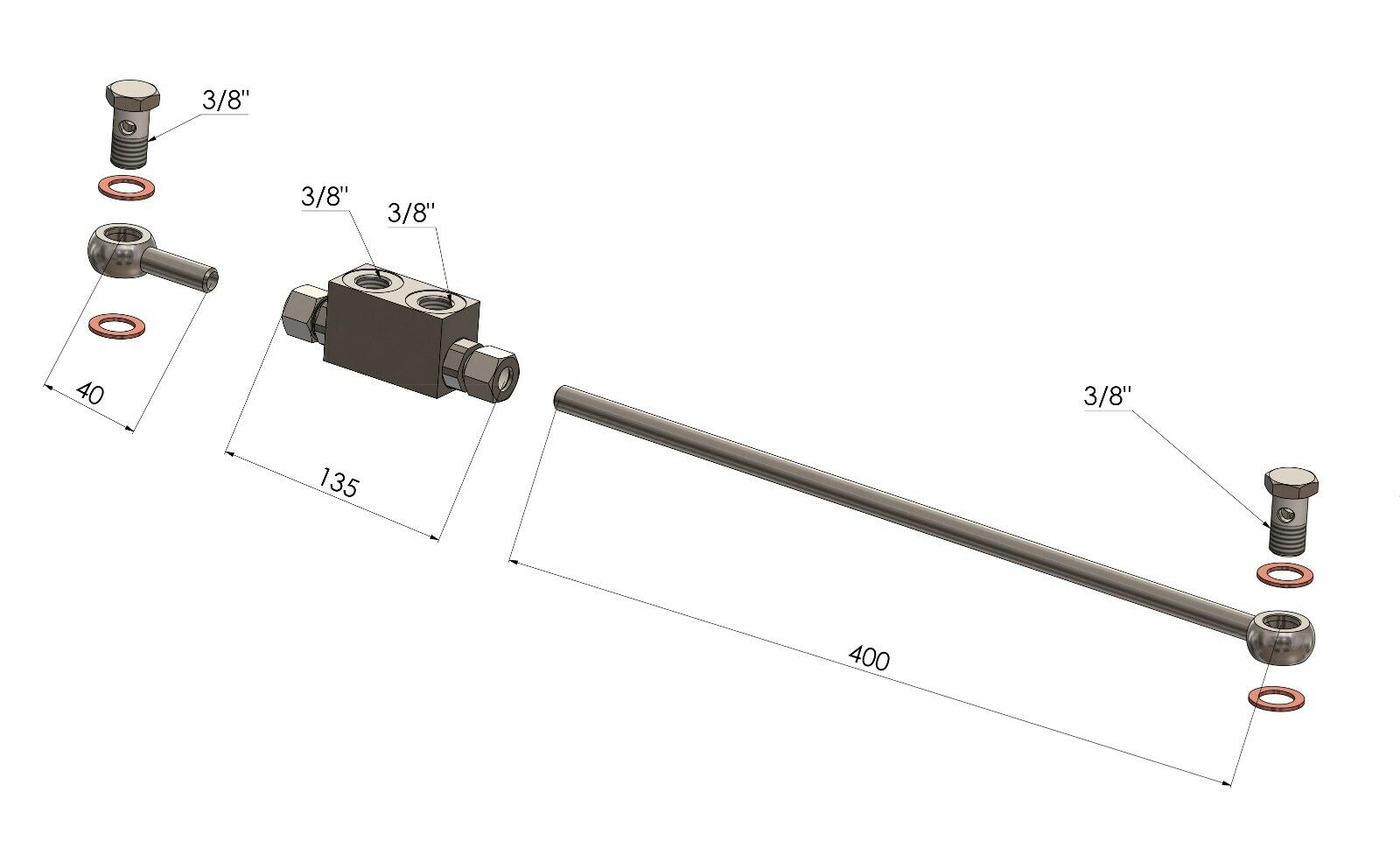

Dieses Produkt wird als komplettes Kit für die praktische Montage geliefert. Neben dem hydraulisch gesteuerten Rückschlagventil enthält das Set 2x 12L-Anschlüsse, 2x Muttern mit Schneidring, 2x 3/8 Innengewinde und einen Anbausatz mit Anschlussrohr, Nippel, Schrauben und Dichtungsringen.

Prüfen Sie vor der Montage immer, ob der 3/8 Anschluss, die 12L-Anschlüsse, Leitungsgrösse, Druckklasse und Einbaulage zu Ihrem Hydraulikzylinder, hydraulischen Oberlenker oder Anbaugerät passen.

Technische Daten

Artikelnummer
ZSSE970005

Produkttyp
Hydraulisch gesteuertes Rückschlagventil mit Anbausatz

Geeignet für
Doppeltwirkende Hydraulikzylinder

Anschlussgrösse
3/8

Anschlüsse
2x 12L

Innengewinde
2x 3/8

Mitgelieferte Anschlussteile
2x Muttern mit Schneidring

Maximaler Druck
350 bar

Anbausatz
Anschlussrohr, Nippel, Schrauben und Dichtungsringe

Funktion
Zylinderposition halten und Drift begrenzen

Anwendung
Hydraulische Oberlenker, Hubzylinder, Verstellzylinder, Anbaugeräte und doppeltwirkende Zylinder

Wie funktioniert ein hydraulisch gesteuertes Rückschlagventil?

Das Rückschlagventil wird in den Leitungen des Hydraulikzylinders montiert. Ohne Steuerdruck sperrt das Ventil den Ölstrom aus dem Zylinder, wodurch die eingestellte Zylinderposition besser gehalten werden kann.

Sobald das Hydrauliksystem Steuerdruck aufbaut, öffnet das Ventil und der Zylinder kann kontrolliert bewegt werden. Diese Funktion macht das Bauteil geeignet für Anwendungen, bei denen eine Zylinderposition stabiler gehalten werden soll, zum Beispiel bei hydraulischen Oberlenkern, Hubzylindern, Verstellzylindern und Anbaugeräten.

Geeignet für hydraulische Oberlenker, Hubzylinder und Anbaugeräte

Dieses hydraulisch gesteuerte Rückschlagventil 3/8 wird häufig bei Hydraulikzylindern an Landmaschinen eingesetzt. Typische Anwendungen sind hydraulische Oberlenker, Hubzylinder, Verstellzylinder, Frontladerfunktionen und Anbaugeräte, bei denen Drift oder ungewollte Zylinderbewegung begrenzt werden soll.

Bei einem hydraulischen Oberlenker hilft das Rückschlagventil, die eingestellte Position besser zu halten. Auch wenn das Steuergerät leicht undicht ist oder Druckverlust entsteht, unterstützt dieses Ventil das Halten der Zylinderposition.

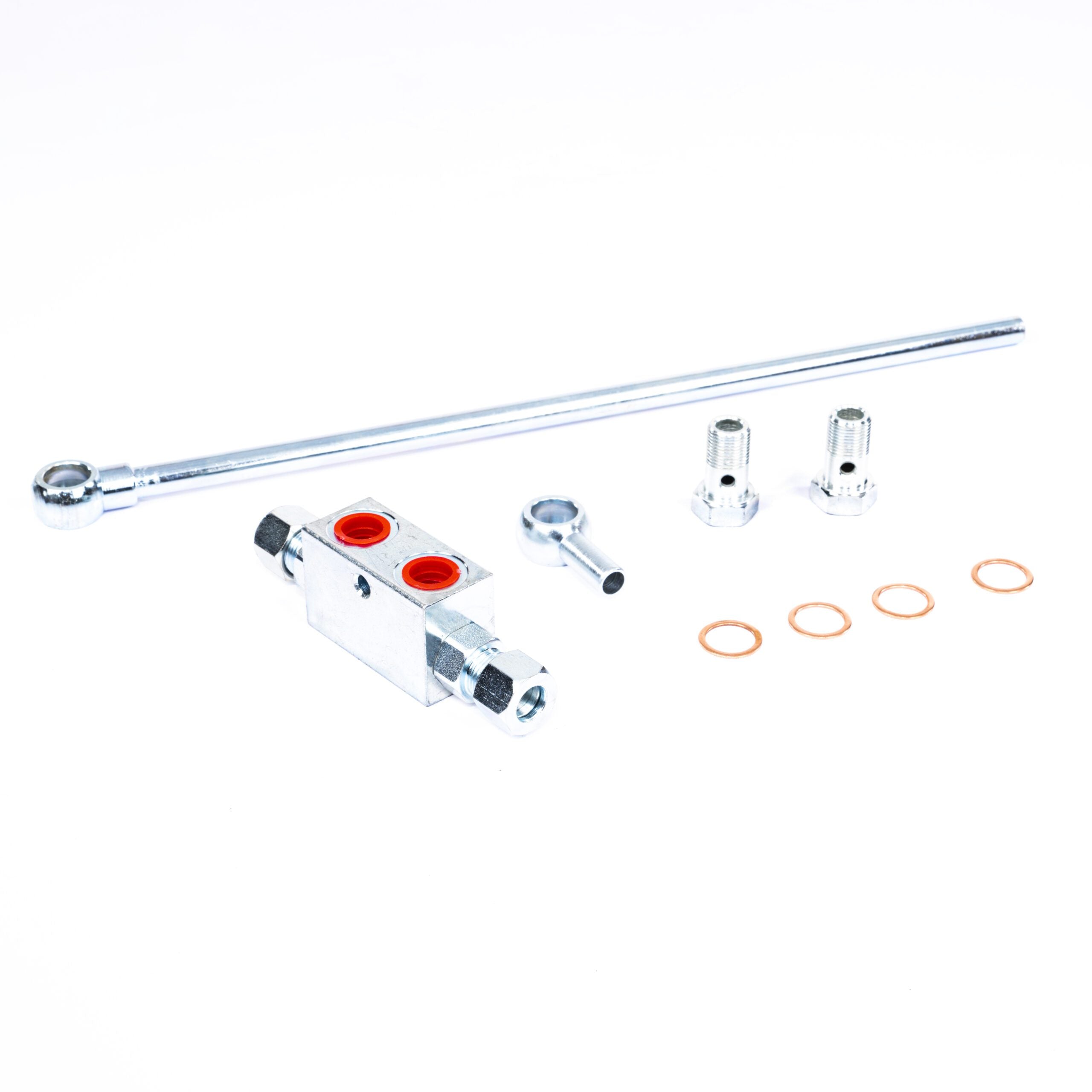

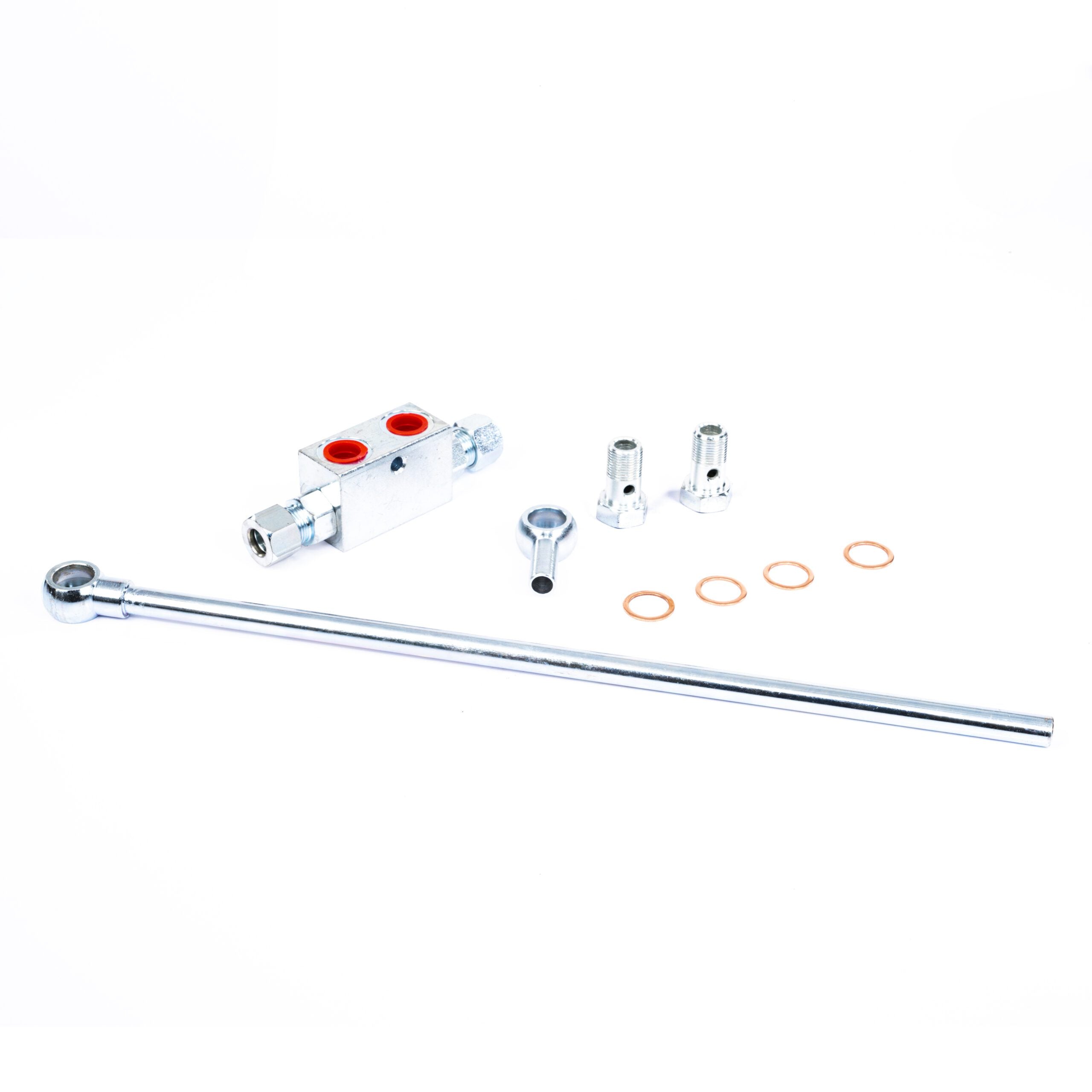

Lieferumfang

Rückschlagventil

1x hydraulisch gesteuertes Rückschlagventil für doppeltwirkende Zylinder.

Anschlüsse

2x 12L-Anschlüsse und 2x 3/8 Innengewinde.

Muttern mit Schneidring

2x Muttern mit Schneidring für passende Montage.

Anbausatz

Anschlussrohr, Nippel, Schrauben und Dichtungsringe wie auf dem Produktfoto dargestellt.

Worauf sollten Sie vor dem Kauf achten?

Prüfen Sie immer, ob der 3/8 Anschluss, die 12L-Anschlüsse, das Innengewinde, der maximale Druck von 350 bar und die Montageweise zu Ihrem Hydraulikzylinder, Oberlenker oder Anbaugerät passen.

• Prüfen Sie, ob 3/8 und 12L zu Ihren Hydraulikleitungen und zum Zylinder passen.
• Verwenden Sie dieses Rückschlagventil nur bei passenden doppeltwirkenden Hydrauliksystemen.
• Überschreiten Sie den maximalen Druck von 350 bar nicht.
• Montieren Sie Hydraulikteile sauber, korrekt und leckagefrei.

Wichtiger Sicherheitshinweis

Dieses Rückschlagventil hilft, eine Hydraulikzylinderposition besser zu halten, ersetzt jedoch keine mechanische Sicherung bei sicherheitskritischen Arbeiten. Arbeiten Sie niemals unter einem angehobenen oder belasteten Teil ohne geeignete mechanische Abstützung. Prüfen Sie das System nach der Montage immer auf Leckagen und korrekte Funktion.

Mit passenden Hydraulikteilen kombinieren

Für Montage oder Wartung können zusätzliche Hydraulikschläuche, Kupplungen, Nippel oder andere Hydraulikteile benötigt werden. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie mit einem hydraulischen Oberlenker? Dann besuchen Sie auch unsere Kategorie Hydraulische Oberlenker. Für komplette Traktorbedienung finden Sie ausserdem Hydraulik Steuergeräte für Traktoren.

Warum dieses Rückschlagventil mit Anbausatz wählen?

Dieses hydraulisch gesteuerte Rückschlagventil 3/8 mit Anbausatz ist eine praktische Lösung für hydraulische Oberlenker, doppeltwirkende Zylinder und Anbaugeräte, bei denen Drift begrenzt und die eingestellte Zylinderposition stabiler gehalten werden soll.

Bestellen Sie dieses hydraulisch gesteuerte Rückschlagventil mit Anbausatz einfach online bei uns und wählen Sie ein komplettes Set für Ihre hydraulische Anwendung.

Häufig gestellte Fragen zu diesem hydraulisch gesteuerten Rückschlagventil
