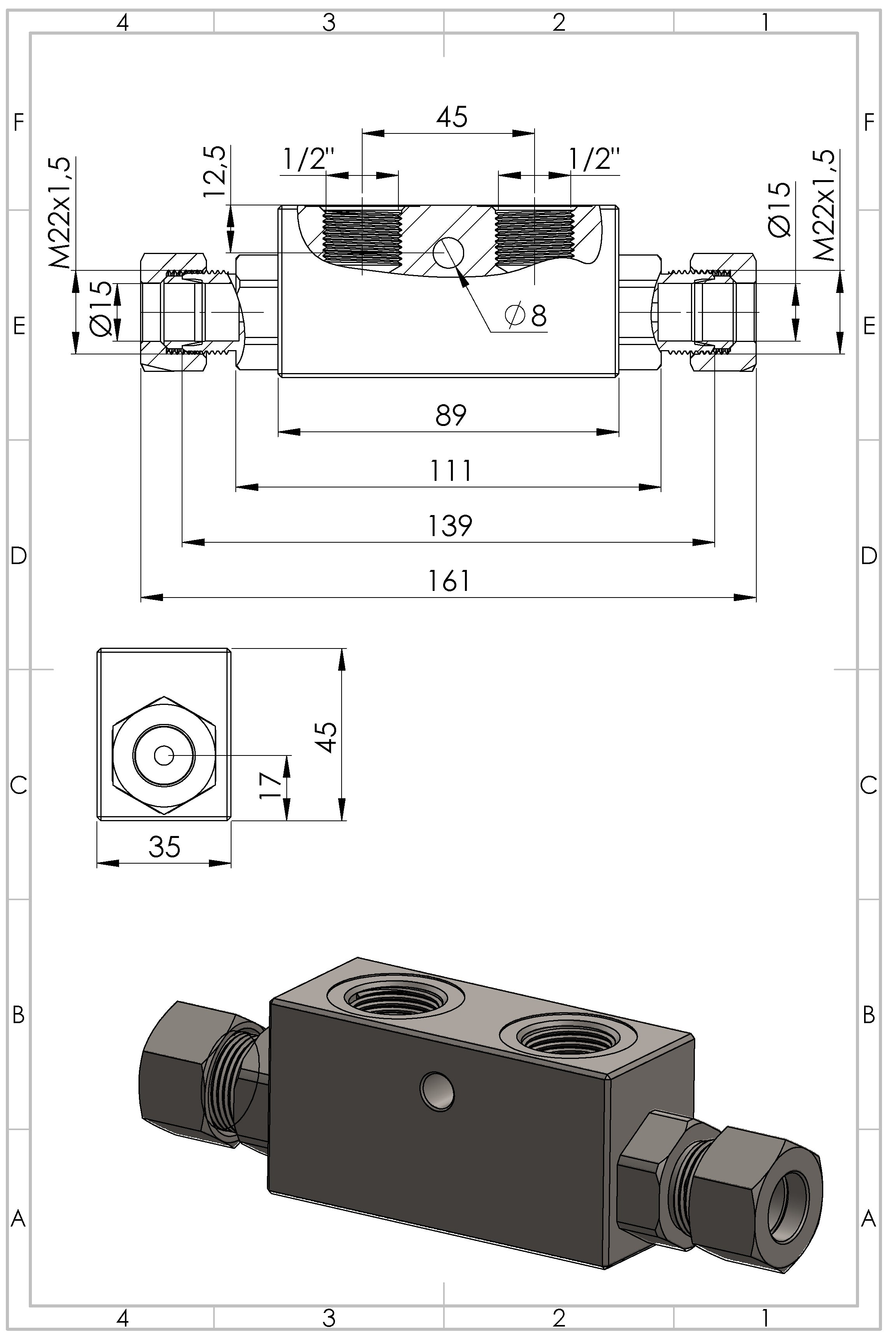

Sperrventil Sperrblock hydraulisch G1/2 15L

Dieses hydraulische doppelt entsperrbare Rückschlagventil G1/2 15L ist für Hydrauliksysteme entwickelt, bei denen ein Hydraulikzylinder stabil und kontrolliert in Position gehalten werden muss. Das Ventil sperrt den Ölstrom in beide Richtungen und gibt die Bewegung erst frei, wenn Steuerdruck anliegt.

Mit G1/2 BSP-Anschluss, 15L-Seitenanschlüssen, 30 L/min Durchfluss und einem maximalen Druck von 380 bar eignet sich dieses doppelt pilotgesteuerte Rückschlagventil für professionelle Hydraulikanwendungen. Typische Einsatzbereiche sind Traktorhydraulik, Landmaschinen, Hebesysteme, Anbaugeräte und industrielle Hydraulikanlagen, bei denen ungewollte Zylinderbewegungen begrenzt werden sollen.

Hydraulisches doppelt entsperrbares Rückschlagventil G1/2 15L für 15-mm-Leitungen

Ein doppelt entsperrbares Rückschlagventil wird eingesetzt, um einen Hydraulikzylinder in Position zu halten, wenn keine aktive Betätigung erfolgt. Dadurch bleibt die Last besser gehalten und ein ungewolltes Absinken, Verschieben oder Bewegen des Zylinders wird verhindert.

Diese Ausführung ist doppelt pilotgesteuert. Das bedeutet, dass der Ölstrom in beide Richtungen gesperrt wird und erst bei anliegendem Steuerdruck kontrolliert freigegeben wird. Dadurch ist dieses Ventil besonders für doppeltwirkende Hydraulikzylinder geeignet.

Wichtige Vorteile

• Hydraulisches doppelt entsperrbares Rückschlagventil für Zylinderverriegelung
• Geeignet für doppeltwirkende Hydraulikzylinder
• Sperrt den Ölstrom in beide Richtungen
• Kontrollierte Freigabe bei anliegendem Steuerdruck
• G1/2 BSP-Anschluss mit 15L-Seitenanschlüssen
• Geeignet für 15-mm-Hydraulikleitungen
• Durchflussleistung von 30 L/min
• Maximaler Druck von 380 bar
• Öffnungsdruck von 0,5 bar
• Robustes Gehäuse aus verzinktem Stahl
• Innenkomponenten aus gehärtetem und geschliffenem Stahl
• Buna-N-Dichtungen für zuverlässige Abdichtung
• Praktisch an bestehenden doppeltwirkenden Hydraulikzylindern zu montieren

Technische Daten

Produkt
Hydraulisches doppelt entsperrbares Rückschlagventil

Artikelnummer
ZSSE012093

Ausführung
Doppelt pilotgesteuertes Rückschlagventil

Geeignet für
Doppeltwirkende Hydraulikzylinder

Anschluss
G1/2 BSP

Seitliche Anschlüsse
15L

Leitungsgrösse
15 mm

Durchfluss
30 L/min

Maximaler Druck
380 bar

Öffnungsdruck
0,5 bar

Betriebstemperatur
-30 °C bis +80 °C

Gehäuse
Verzinkter Stahl

Innenkomponenten
Gehärteter und geschliffener Stahl

Dichtungen
Buna N

Funktion
Zylinderverriegelung in beide Richtungen

Wie funktioniert ein doppelt pilotgesteuertes Rückschlagventil?

Ein doppelt pilotgesteuertes Rückschlagventil hält den Ölstrom gesperrt, solange kein Steuerdruck anliegt. Dadurch kann der Hydraulikzylinder seine Position halten, wenn keine aktive Betätigung erfolgt.

Sobald Steuerdruck aufgebaut wird, öffnet das Ventil kontrolliert und der Zylinder kann bewegt werden. Da dieses Ventil in beide Richtungen sperren und freigeben kann, eignet es sich für doppeltwirkende Zylinder und Anwendungen, bei denen Lastkontrolle, Stabilität und präzise Bewegung wichtig sind.

Bei Anwendungen mit wechselnder Belastung oder Hub- und Kippfunktionen kann dieses Ventil zu einer stabileren Zylinderposition beitragen. Prüfen Sie immer, ob die technischen Daten des Ventils zur Hydraulikanlage, zur Belastung und zu den geltenden Sicherheitsanforderungen passen.

Typische Einsatzbereiche

• Doppeltwirkende Hydraulikzylinder
• Traktorhydraulik und Zusatzhydraulik
• Landmaschinen und Anbaugeräte
• Frontlader, Hubarme und Hebesysteme
• Kippanhänger, Kippfunktionen und hydraulische Plattformen
• Hydraulische Hub- und Senkfunktionen
• Hydraulikanlagen mit kontrollierter Zylinderverriegelung
• Industrielle Hydraulikanwendungen

Montage und Kontrolle

• Montieren Sie das Ventil möglichst nah am Hydraulikzylinder.
• Prüfen Sie, ob G1/2 BSP und 15L zu Ihrem Hydrauliksystem passen.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Verwenden Sie geeignetes Hydrauliköl und vermeiden Sie Verschmutzungen im System.
• Kontrollieren Sie alle Anschlüsse auf Leckagen, bevor das System vollständig belastet wird.
• Prüfen Sie das Ventil regelmässig auf Verschleiss, Leckagen und korrekte Funktion.
• Lassen Sie sicherheitskritische Anwendungen durch eine fachkundige Person montieren oder prüfen.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie dieses doppelt entsperrbare Rückschlagventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie an Traktorhydraulik und suchen komplette Bedienventile für zusätzliche Funktionen? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische Rückschlagventil wählen?

Dieses hydraulische doppelt entsperrbare Rückschlagventil G1/2 15L kombiniert kontrollierte Zylinderverriegelung mit robuster Bauweise und Freigabe über Steuerdruck. Mit 30 L/min Durchfluss, 380 bar maximalem Druck und langlebigen Buna-N-Dichtungen ist dieses Ventil eine starke Wahl für professionelle Hydrauliksysteme.

Bestellen Sie dieses doppelt entsperrbare Rückschlagventil einfach online bei uns und entscheiden Sie sich für robuste Qualität, schnelle Lieferung und eine starke Preis-Leistung.
