Sperrventil Sperrblock hydraulisch G1/4 G3/8 G1/2

Dieses hydraulische doppelt entsperrbare Rückschlagventil ist für Hydrauliksysteme entwickelt, bei denen ein doppeltwirkender Hydraulikzylinder stabil und kontrolliert in Position gehalten werden muss. Das Ventil sperrt den Ölstrom in beide Richtungen und gibt die Bewegung erst frei, wenn Steuerdruck anliegt.

Dieses Variantenprodukt ist in den Anschlussgrössen G1/4, G3/8 und G1/2 erhältlich. So wählen Sie die Ausführung, die zu Ihrer Hydraulikanlage, Ihren Leitungen und dem jeweiligen Einsatzbereich passt. Das Rückschlagventil eignet sich für Traktorhydraulik, Landmaschinen, Hebesysteme, Anbaugeräte, Baumaschinen und industrielle Hydraulikanwendungen.

Hydraulisches doppelt entsperrbares Rückschlagventil für doppeltwirkende Zylinder

Ein doppelt entsperrbares Rückschlagventil wird eingesetzt, um einen Hydraulikzylinder in Position zu halten, wenn keine aktive Betätigung erfolgt. Dadurch bleibt die Last besser kontrolliert und ein ungewolltes Absinken, Verschieben oder Bewegen des Zylinders wird begrenzt.

Diese Ausführung arbeitet doppelt pilotgesteuert. Das bedeutet, dass der Ölstrom in beide Richtungen gesperrt wird und erst bei anliegendem Steuerdruck kontrolliert freigegeben wird. Dadurch ist dieser Ventiltyp besonders für doppeltwirkende Hydraulikzylinder geeignet.

Erhältlich in G1/4, G3/8 und G1/2

Wählen Sie die passende Variante anhand des Anschlusses Ihrer Hydraulikanlage. Prüfen Sie vor der Bestellung immer vorhandene Anschlüsse, Leitungsgrösse und verfügbaren Bauraum.

• G1/4: kompakte Anschlussgrösse für kleinere Hydrauliksysteme
• G3/8: häufig verwendete Anschlussgrösse für allgemeine Hydraulikanwendungen
• G1/2: grössere Anschlussgrösse für stärkere Hydraulikanwendungen

Wichtige Vorteile

• Hydraulisches doppelt entsperrbares Rückschlagventil für kontrollierte Zylinderverriegelung
• Geeignet für doppeltwirkende Hydraulikzylinder
• Sperrt den Ölstrom in beide Richtungen
• Kontrollierte Freigabe bei anliegendem Steuerdruck
• Hilft, ungewollte Zylinderbewegungen zu begrenzen
• Erhältlich in G1/4, G3/8 und G1/2
• Geeignet für Traktoren, Landmaschinen, Baumaschinen und Hebesysteme
• Kompaktes Inline-Design zur Montage in Hydraulikleitungssystemen
• Praktische Wahl für professionelle Hydraulikanwendungen

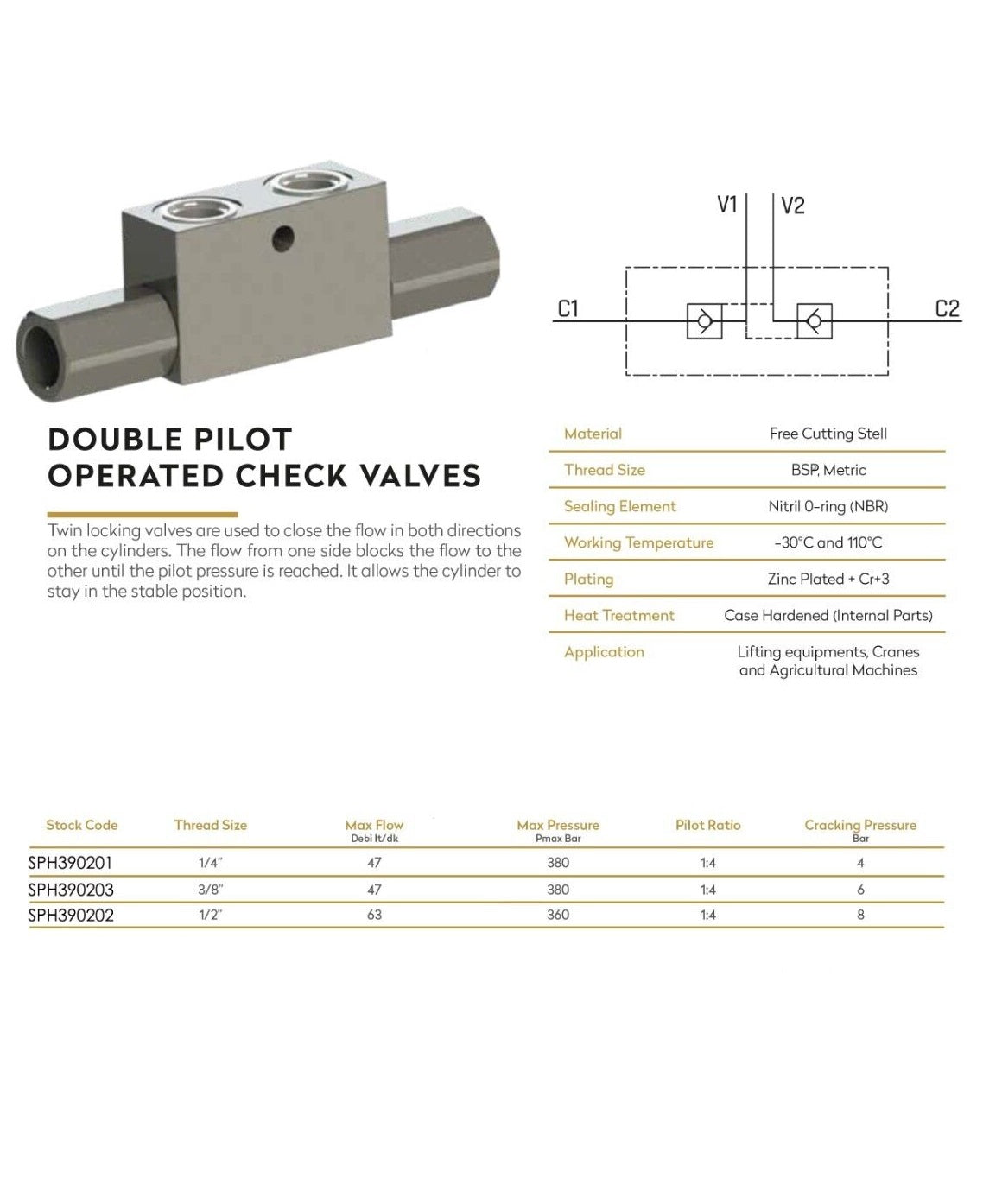

Technische Daten

Produkt
Hydraulisches doppelt entsperrbares Rückschlagventil

Ausführung
Doppelt pilotgesteuertes Rückschlagventil

Internationale Bezeichnung
Double Pilot Operated Check Valve

Verfügbare Anschlussgrössen
G1/4, G3/8 und G1/2

Geeignet für
Doppeltwirkende Hydraulikzylinder

Medium
Hydrauliköl auf mineralischer Basis

Durchflussrichtung
Bidirektional

Funktion
Zylinderverriegelung und kontrollierte Freigabe über Steuerdruck

Bauweise
Kompaktes Inline-Design

Anwendung
Traktoren, Landmaschinen, Baumaschinen, Hebesysteme und Industriehydraulik

Wie funktioniert ein doppelt pilotgesteuertes Rückschlagventil?

Ein doppelt pilotgesteuertes Rückschlagventil hält den Ölstrom gesperrt, solange kein Steuerdruck anliegt. Dadurch kann der Hydraulikzylinder seine Position halten, wenn keine aktive Betätigung erfolgt.

Sobald Steuerdruck aufgebaut wird, öffnet das Ventil kontrolliert und der Zylinder kann bewegt werden. Fällt der Steuerdruck weg, schliesst das Rückschlagventil erneut und die Bewegung wird wieder gesperrt. Dadurch eignet sich das Ventil für Anwendungen, bei denen Lastkontrolle, stabile Positionierung und kontrollierte Bewegung wichtig sind.

Typische Einsatzbereiche

• Doppeltwirkende Hydraulikzylinder
• Traktorhydraulik und Zusatzhydraulik
• Landmaschinen und Anbaugeräte
• Frontlader, Hubarme und Hebesysteme
• Kippanhänger, Kippfunktionen und hydraulische Plattformen
• Baumaschinen, Krane und Hebebühnen
• Hydraulikanlagen mit kontrollierter Zylinderverriegelung
• Industrielle Hydraulikanwendungen

Die richtige Variante auswählen

Wählen Sie die Anschlussgrösse, die zu Ihrer vorhandenen Hydraulikanlage passt. Die Varianten G1/4, G3/8 und G1/2 unterscheiden sich vor allem durch Anschlussgrösse und Einsatzbereich. Prüfen Sie vor der Bestellung immer Anschluss, Leitungsgrösse, verfügbaren Bauraum, Arbeitsdruck und technische Anforderungen Ihres Systems.

Wenn Sie zwischen mehreren Varianten unsicher sind, vergleichen Sie die Anschlüsse Ihrer vorhandenen Hydraulikkomponenten oder lassen Sie die Auswahl durch eine fachkundige Person prüfen, bevor das System unter Druck gesetzt wird.

Montage und Kontrolle

• Montieren Sie das Ventil möglichst nah am Hydraulikzylinder.
• Prüfen Sie, ob der gewählte Anschluss zu Ihrem Hydrauliksystem passt.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Verwenden Sie geeignetes Hydrauliköl und vermeiden Sie Verschmutzungen im System.
• Kontrollieren Sie alle Anschlüsse auf Leckagen, bevor das System vollständig belastet wird.
• Lassen Sie sicherheitskritische Anwendungen durch eine fachkundige Person prüfen.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie dieses doppelt entsperrbare Rückschlagventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie an Traktorhydraulik und suchen komplette Bedienventile für zusätzliche Funktionen? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische Rückschlagventil wählen?

Dieses hydraulische doppelt entsperrbare Rückschlagventil kombiniert kontrollierte Zylinderverriegelung mit kompakter Bauform und mehreren Anschlussgrössen. Dadurch ist dieses Variantenprodukt eine praktische Lösung für verschiedene Hydrauliksysteme, in denen ein doppeltwirkender Zylinder stabil in Position gehalten werden soll.

Bestellen Sie dieses doppelt entsperrbare Rückschlagventil einfach online bei uns und wählen Sie die passende Variante für Ihr Hydrauliksystem.
