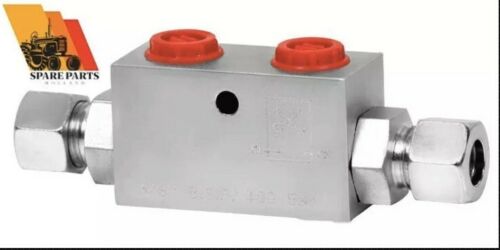

Sperrventil Sperrblock hydraulisch entsperrbares Rückschlagventil G3/8" 12L

Dieses hydraulische doppelt entsperrbare Rückschlagventil G3/8 12L ist für Hydrauliksysteme entwickelt, bei denen ein Hydraulikzylinder sicher, stabil und kontrolliert in Position gehalten werden muss. Das Ventil sperrt den Ölstrom in beide Richtungen und gibt die Bewegung erst frei, wenn Steuerdruck anliegt.

Mit G3/8 BSP-Anschluss, 12L-Seitenanschlüssen, 30 L/min Durchfluss und einem maximalen Druck von 380 bar eignet sich dieses doppelt pilotgesteuerte Rückschlagventil für professionelle Hydraulikanwendungen. Typische Einsatzbereiche sind Traktorhydraulik, Landmaschinen, Hebesysteme, Anbaugeräte und industrielle Hydraulikanlagen, bei denen ungewollte Zylinderbewegungen vermieden werden sollen.

Hydraulisches doppelt entsperrbares Rückschlagventil G3/8 12L für 12-mm-Leitungen

Ein doppelt entsperrbares Rückschlagventil wird eingesetzt, um einen Hydraulikzylinder in Position zu halten, wenn keine aktive Betätigung erfolgt. Dadurch bleibt die Last stabil gehalten und ein ungewolltes Absinken, Verschieben oder Bewegen des Zylinders wird verhindert.

Diese Ausführung ist doppelt pilotgesteuert. Das bedeutet, dass der Ölstrom in beide Richtungen gesperrt wird und erst bei anliegendem Steuerdruck kontrolliert freigegeben wird. Dadurch ist dieses Ventil besonders für doppeltwirkende Hydraulikzylinder geeignet.

Wichtige Vorteile

• Hydraulisches doppelt entsperrbares Rückschlagventil für sichere Zylinderverriegelung
• Geeignet für doppeltwirkende Hydraulikzylinder
• Sperrt den Ölstrom zuverlässig in beide Richtungen
• Kontrollierte Freigabe bei anliegendem Steuerdruck
• G3/8 BSP-Anschluss mit 12L-Seitenanschlüssen
• Geeignet für 12-mm-Hydraulikleitungen
• Durchflussleistung von 30 L/min
• Maximaler Druck von 380 bar
• Öffnungsdruck von 0,5 bar
• Pilotverhältnis von 1:4 bis 1:4,5
• Robustes Gehäuse aus verzinktem Stahl
• Innenkomponenten aus gehärtetem und geschliffenem Stahl
• Buna-N-Dichtungen für zuverlässige Abdichtung
• Tellerventil für präzises Öffnungs- und Schliessverhalten

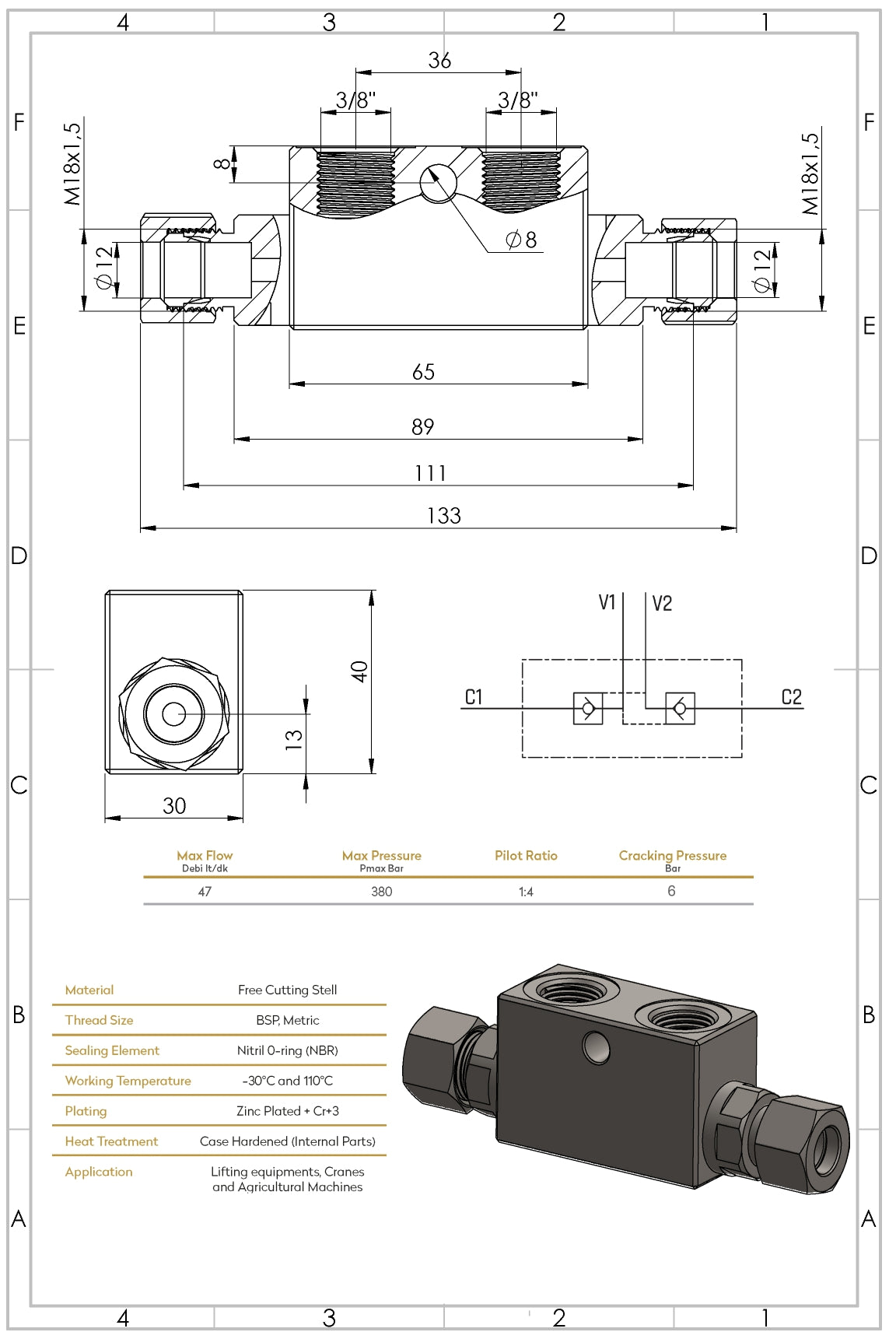

Technische Daten

Produkt
Hydraulisches doppelt entsperrbares Rückschlagventil

Artikelnummer
ZSSE002093

Ausführung
Doppelt pilotgesteuertes Rückschlagventil

Geeignet für
Doppeltwirkende Hydraulikzylinder

Anschluss
G3/8 BSP

Seitliche Anschlüsse
12L

Leitungsgrösse
12 mm

Durchfluss
30 L/min

Maximaler Druck
380 bar

Öffnungsdruck
0,5 bar

Pilotverhältnis
1:4 bis 1:4,5

Betriebstemperatur
-25 °C bis +80 °C

Gehäuse
Verzinkter Stahl

Innenkomponenten
Gehärteter und geschliffener Stahl

Dichtungen
Buna N

Ventiltyp
Tellerventil

Teilenummer
V0110

Wie funktioniert ein doppelt pilotgesteuertes Rückschlagventil?

Ein doppelt pilotgesteuertes Rückschlagventil hält den Ölstrom gesperrt, solange kein Steuerdruck anliegt. Dadurch bleibt der Hydraulikzylinder in Position und ungewollte Bewegungen der Last werden verhindert.

Sobald Steuerdruck aufgebaut wird, öffnet das Ventil kontrolliert und der Zylinder kann bewegt werden. Da dieses Ventil in beide Richtungen sperren und freigeben kann, eignet es sich für doppeltwirkende Zylinder und Anwendungen, bei denen Lastsicherung, Stabilität und präzise Bewegung wichtig sind.

Typische Einsatzbereiche

• Doppeltwirkende Hydraulikzylinder
• Traktorhydraulik und Zusatzhydraulik
• Landmaschinen und Anbaugeräte
• Frontlader, Hubarme und Hebesysteme
• Kippanhänger, Kippfunktionen und hydraulische Plattformen
• Hydraulikanlagen mit sicherer Zylinderverriegelung
• Industrielle Hydraulikanwendungen

Montage und Kontrolle

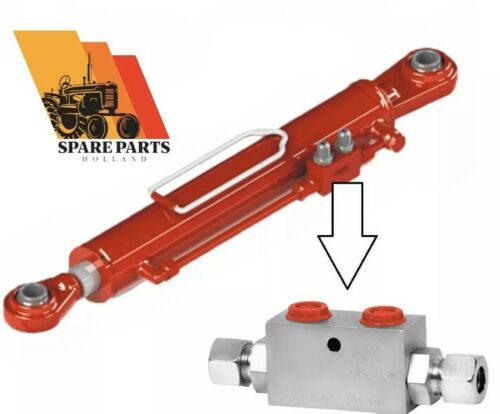

• Montieren Sie das Ventil möglichst nah am Hydraulikzylinder.
• Prüfen Sie, ob G3/8 BSP und 12L zu Ihrem Hydrauliksystem passen.
• Reinigen Sie Hydraulikleitungen und Anschlüsse sorgfältig vor der Montage.
• Verwenden Sie geeignetes Hydrauliköl und vermeiden Sie Verschmutzungen im System.
• Kontrollieren Sie alle Anschlüsse auf Leckagen, bevor das System vollständig belastet wird.
• Prüfen Sie das Ventil regelmässig auf Verschleiss, Leckagen und korrekte Funktion.

Mit passenden Hydraulikteilen kombinieren

Für einen zuverlässigen Hydraulikaufbau kombinieren Sie dieses doppelt entsperrbare Rückschlagventil mit passenden Komponenten. Sehen Sie sich auch unsere Hydraulikzylinder, Doppeltwirkende Hydraulikzylinder, Hydraulikschläuche und Hydraulikkupplungen.

Arbeiten Sie an Traktorhydraulik und suchen komplette Bedienventile für zusätzliche Funktionen? Dann besuchen Sie auch unsere Kategorie Hydraulik Steuergeräte für Traktoren.

Warum dieses hydraulische Rückschlagventil wählen?

Dieses hydraulische doppelt entsperrbare Rückschlagventil G3/8 12L kombiniert sichere Zylinderverriegelung mit robuster Bauweise und präzisem Öffnungsverhalten. Mit 30 L/min Durchfluss, 380 bar maximalem Druck und langlebigen Buna-N-Dichtungen ist dieses Ventil eine starke Wahl für zuverlässige Hydrauliksysteme.

Bestellen Sie dieses doppelt entsperrbare Rückschlagventil einfach online bei uns und entscheiden Sie sich für robuste Qualität, schnelle Lieferung und eine starke Preis-Leistung.
